前幾日華為在廣州舉辦的 HarmonyOS 7 與 Mate XT 2 發表會上，華為常務董事余承東正式揭曉麒麟 9050 Pro 處理器，首發搭載於旗下第二代三摺疊旗艦 Mate XT 2。這顆晶片最大的亮點，是華為在既有 7nm 製程條件下，透過一項由韜定律延伸出的「邏輯摺疊」（LogicFolding） 3D 電路佈局技術，號稱實現了密度與能效的同步躍進。中國知名科技媒體「極客灣」也在剛剛公布了他們實測的麒麟 9050 Pro 處理器各項表現，進步幅度的確超出預期。
麒麟 9050 Pro 處理器對華為而言意義非凡，因為自 2020 年 Mate 40 系列搭載的麒麟 9000 之後，華為就因為美國制裁長期無法取得先進製程代工資源，高階手機晶片的自主設計一度沉寂。如今麒麟 9050 Pro 的問世，代表華為選擇了一條不同於「拚製程」的技術路線，在工藝受限的前提下，透過封裝與電路設計的創新來突破性能瓶頸。
邏輯摺疊：不靠製程微縮也能提升頻率
要理解麒麟 9050 Pro 的進步，得先看它在微觀層面做了什麼。傳統晶片升級依賴製程微縮，把電晶體做小，同樣面積就能塞進更多元件，性能和能效同步提升。但當製程暫時無法推進時，華為選擇了另一條路：把原本鋪在同一平面上的電路拆成上下兩層，讓同一顆晶片的邏輯單元分層排布。

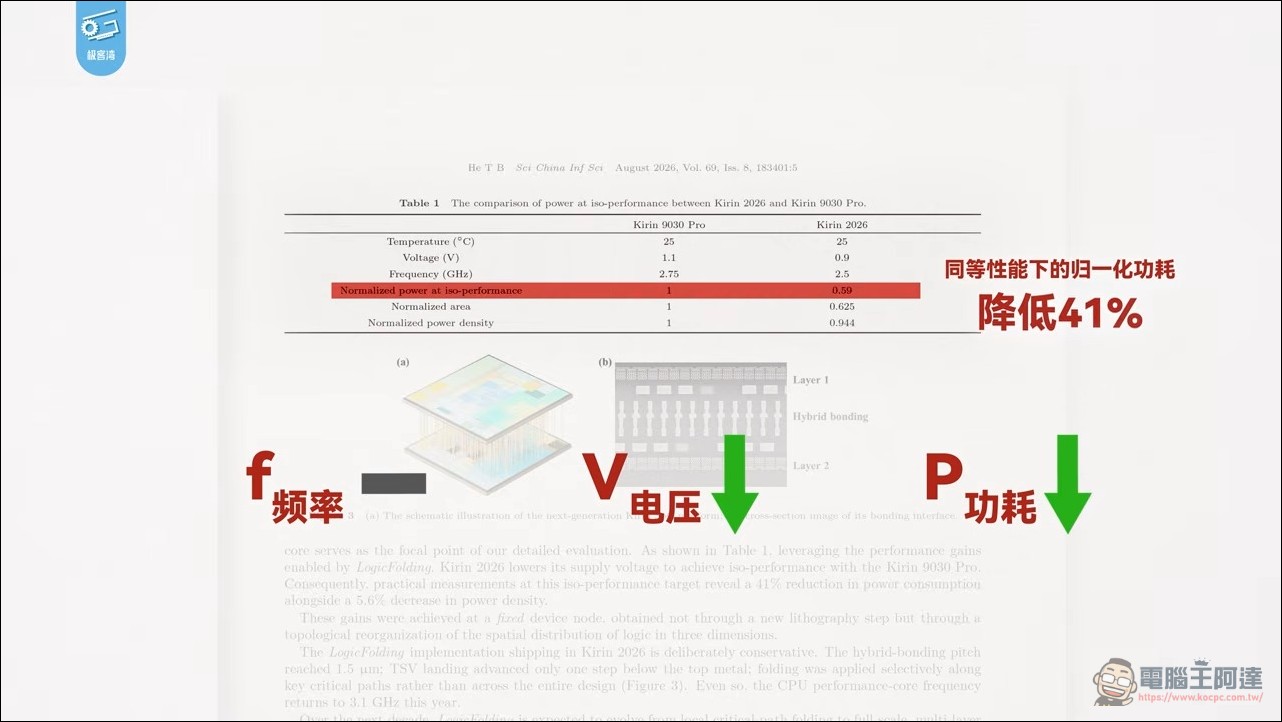

這個概念類似將「平層」升級為「複式」住宅。同樣的平面佔地面積裡，能容納更多電晶體。根據華為在 ISCAS 2026 上公開的論文報告，在相同製程節點、相同 1.1V 電壓下，大核頻率從 2.75GHz 提升至 3.1GHz，頻率提升接近 13%。反過來說，若只需達到原來的頻率，電壓可以降得更低，功耗也就隨之下降。

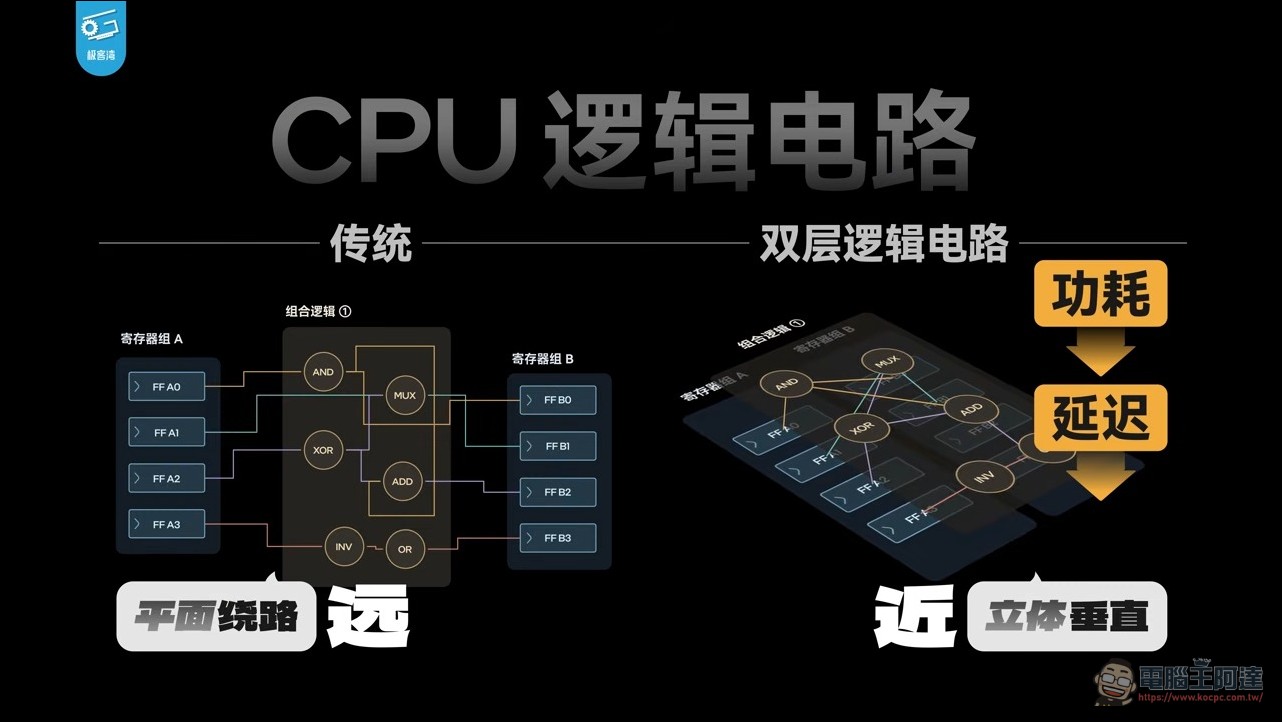

影片中特別解釋了為何 3D 佈局能提升頻率：CPU 能跑多快，取決於最慢的那條關鍵路徑。資料從一組暫存器出發，經過邏輯運算，再送到下一組暫存器，這個過程既要計算也要傳輸。3GHz 時每拍僅約 333 皮秒，任何一段來不及，頻率就上不去。而晶片裡的金屬線有電阻和電容，信號傳輸本身就需要時間。華為的做法是把頻繁溝通的電路安排得更近，讓原本橫向繞行很遠的走線，變成短距離的垂直連接，關鍵路徑延遲因此降低。

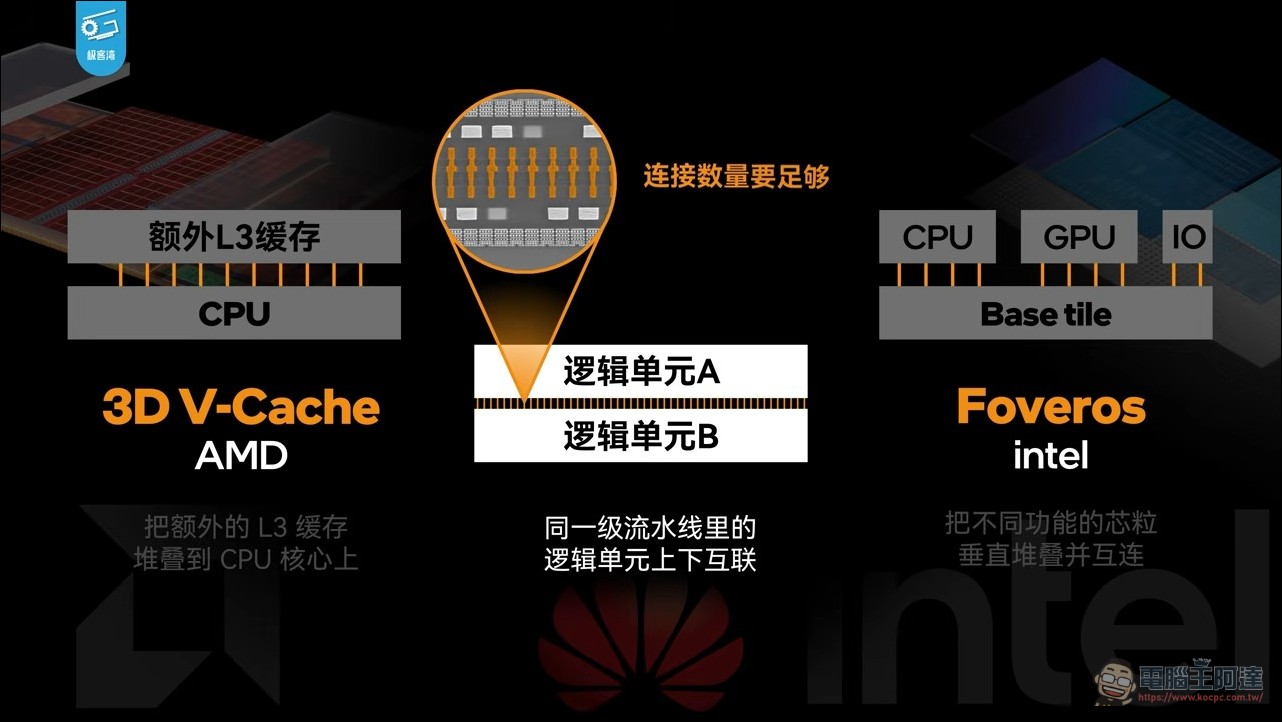

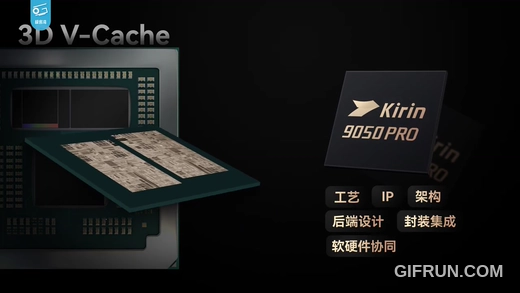

麒麟 9050 Pro 的核心創新是：在製程不變的前提下，透過 3D 電路拆分將走線距離縮短，從而突破頻率瓶頸。這與 AMD 的 X3D（疊加快取）和 Intel 的 Foveros（連接不同功能芯粒）有本質區別，華為的粒度更微觀，深入到核心內部的流水線邏輯層級，要求上下層連接密度極高。論文中顯示的鍵合間距已做到 1.5 微米。
麒麟 9050 Pro 處理器規格與能效實測

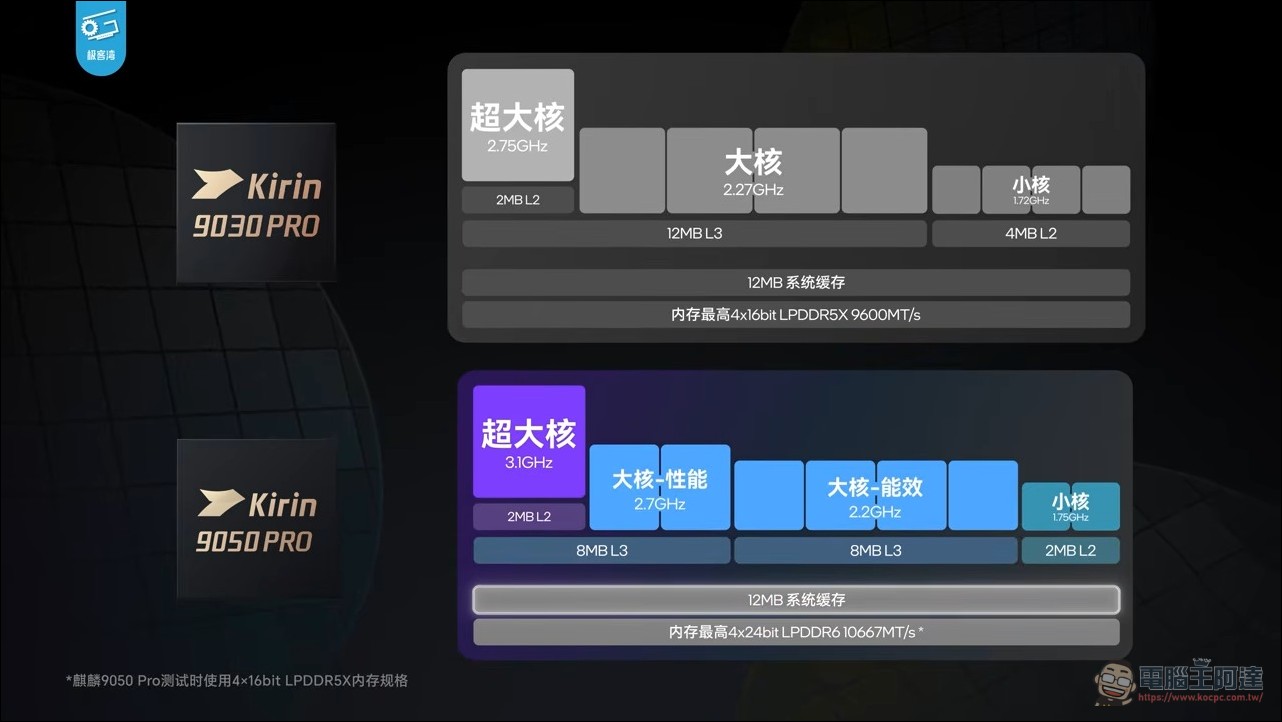

麒麟 9050 Pro 的 CPU 從前代的三叢集設計擴充為四叢集：1 顆超大核、2 顆性能大核、4 顆能效大核，以及 2 顆超低功耗小核，所有大核支援超線程，總計 9 核心 16 執行緒。快取配置也相當充足：超大核獨占巨大的 L2 快取，與兩顆性能大核共享 L3；四顆能效大核共享另一部分 L3；整顆 SoC 還有 12MB 的 SLC 快取。這代 CPU 的微架構基本沿用前代設計，只有極小的微調。換句話說，能效收益幾乎全部來自邏輯摺疊這種新的微觀佈局方式。

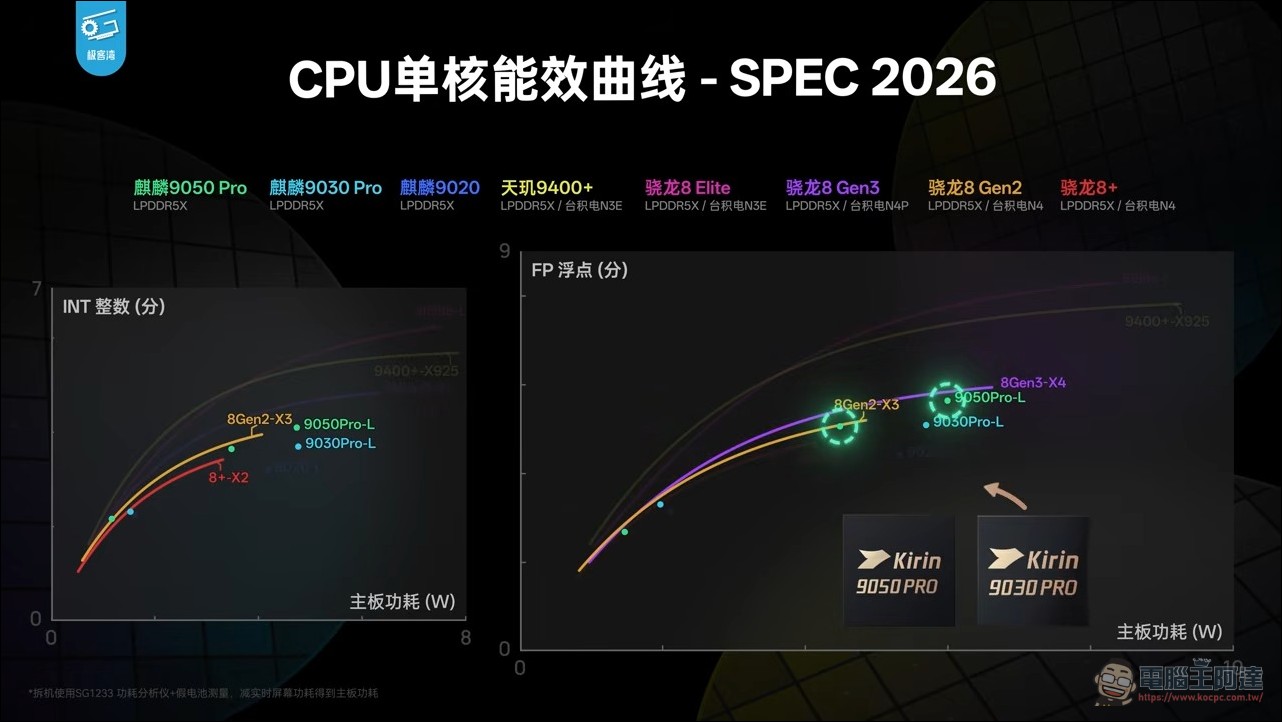

極客灣團隊為鴻蒙系統移植了原生 SPEC CPU 2026 測試，結果顯示：超大核在整數測試中的高頻能效已接近 Snapdragon 8 Gen 2 的 X3 核心，浮點表現更強，高頻能效甚至跑到 8 Gen 2 的 X3 與 8 Gen 3 的 X4 之間。在同樣 2.75GHz 頻率下，麒麟 9050 Pro 超大核的功耗比前代降低超過 30%，而 3.1GHz 峰值頻率則在沒有顯著功耗提升的情況下，性能又比前代 2.75GHz 提升一截。

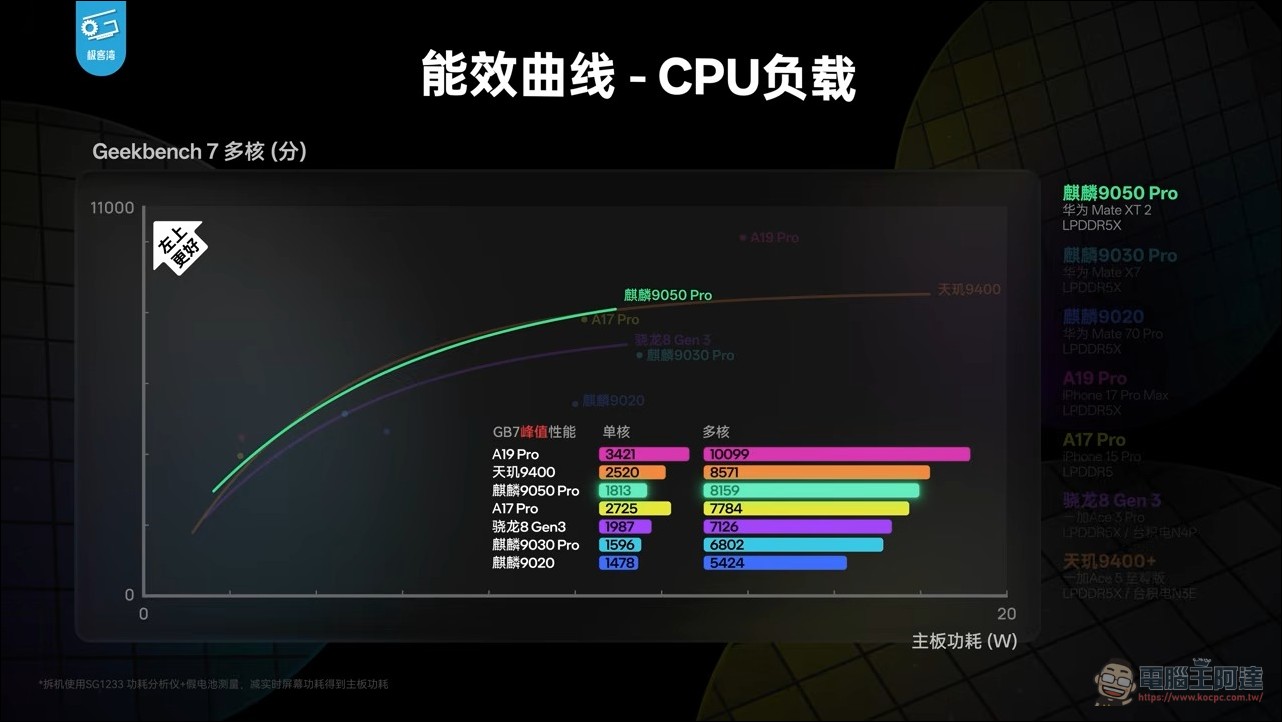

多核方面，原生鴻蒙版 GeekBench 7 測出單核 1,813 分、多核 8,159 分。多核能效幾乎與聯發科天璣 9400 處於同一水準，相較前代有相當明顯的改進。

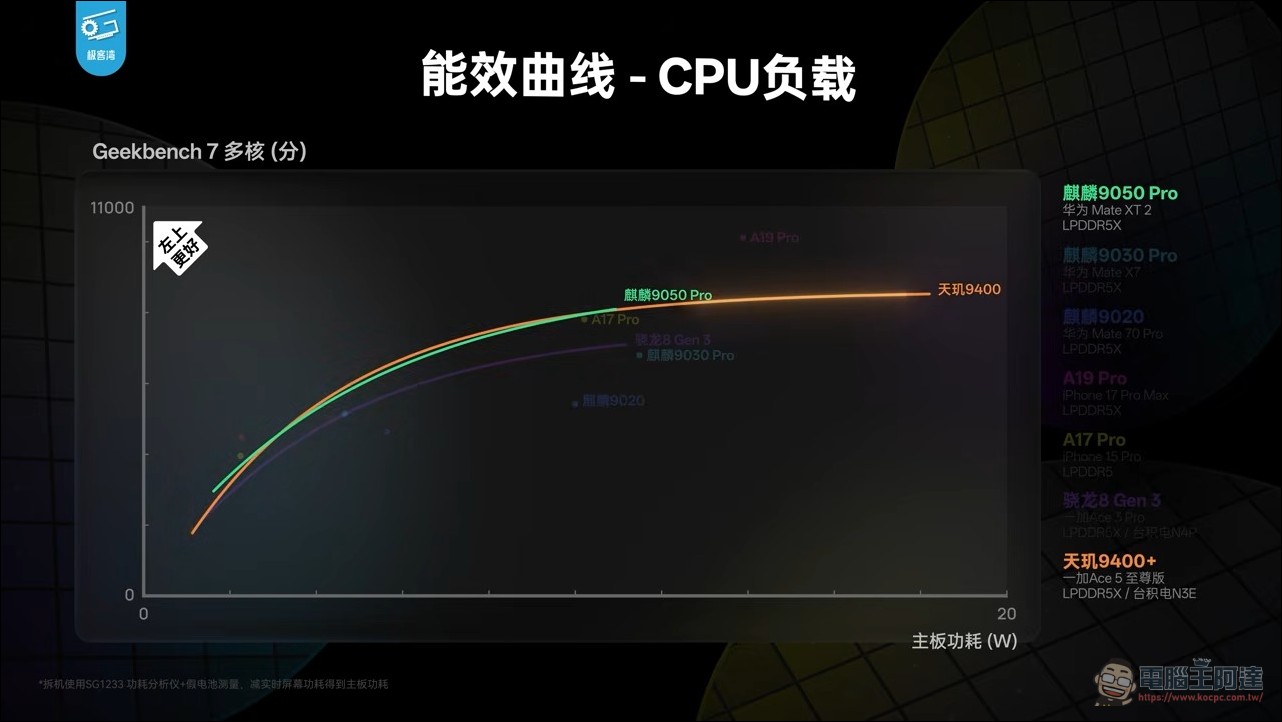

同頻功耗降低 30% 是非常實質的進步，代表邏輯摺疊技術確實有效縮短了關鍵路徑延遲。而華為選擇 3.1GHz 作為峰值頻率而非更極限的數字，也反映了務實的設計哲學，麒麟 9050 Pro 與天璣 9400 在高頻區間的能效曲線幾乎已經拉平，用大量功耗換來極少性能提升，而 3.1GHz 仍處於能效曲線有一定斜率的位置，意味著這套技術方案的上限可能還未到達。
GPU 與 NPU：全面躍進

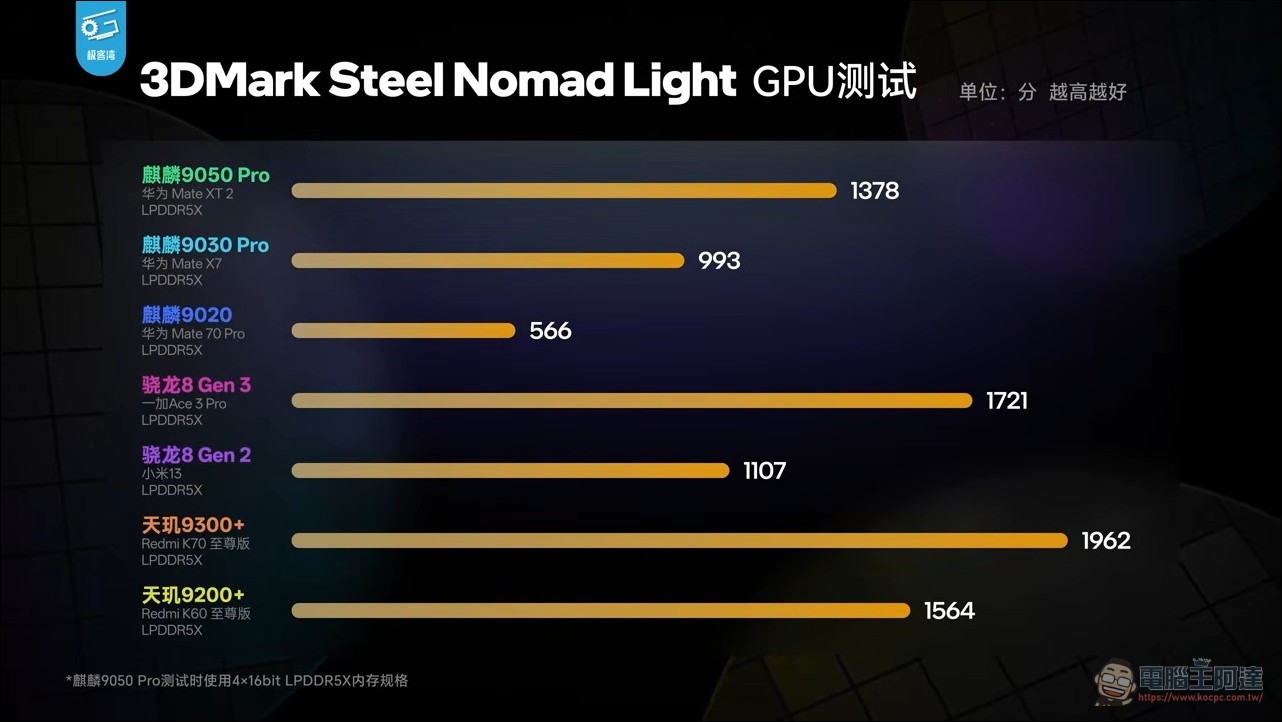

GPU 方面，新晶片搭載馬良 955，保留 6 CU 基本規模，但 ALU 數量顯著增加、頻率更高。FP32 吞吐量從前代的 1.4 TFLOPS 大幅提升至 2.2 TFLOPS。在 3DMark Steel Nomad Light 測試中跑出 1,370 多分，比前代不到 1,000 分的成績高出接近 40%，峰值性能已是 2024 年麒麟 9020 的將近 3 倍。GPU 能效方面，中高頻已接近天璣 9200 水準，中低頻則介於 Snapdragon 8 Gen 2 與 8 Gen 3 之間。

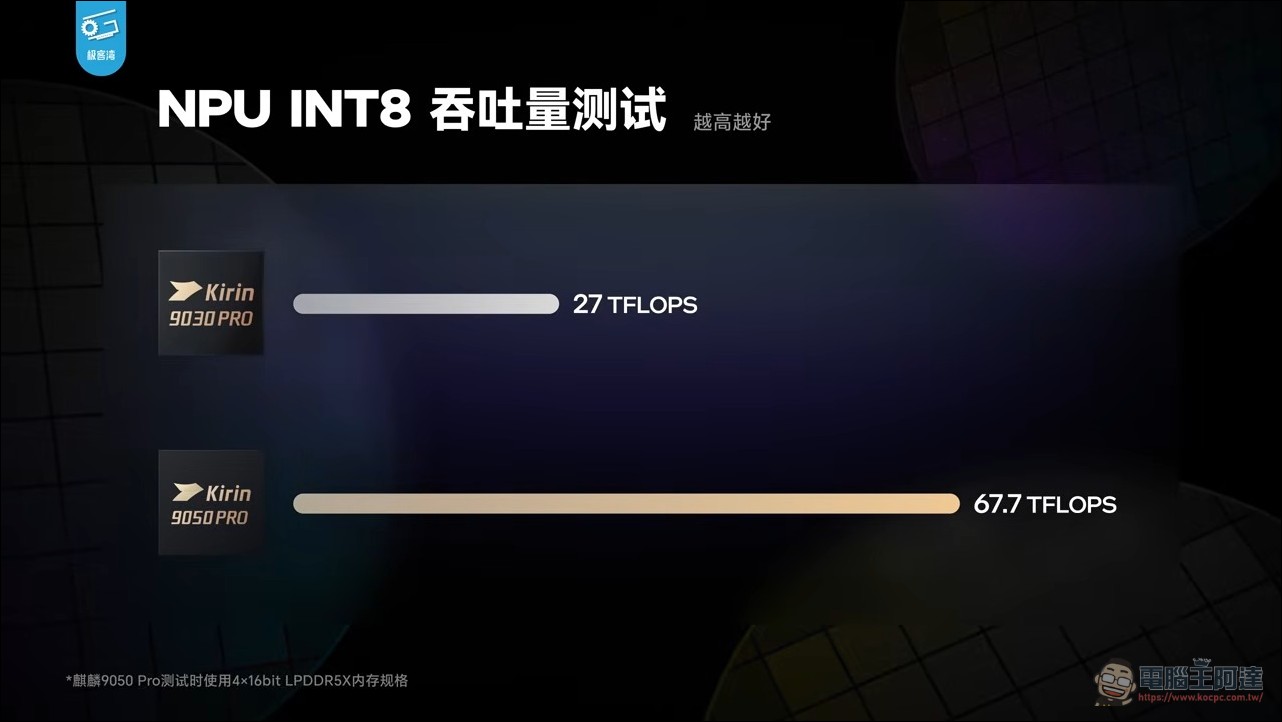

NPU 的進步幅度更為驚人。麒麟 9050 Pro 搭載新一代達芬奇架構 NPU，在基於 INT8 的卷積神經網路測試中實測跑出 67.7 TOPS 算力，理論峰值達 70 TOPS，相較上一代的 29 TOPS 理論算力提升了 150%。這顆 NPU 同時實現了業界首個端側 30B MoE（專家混合模型）全模態大模型落地，總參數 300 億、啟動參數 20 億，用於鴻蒙 OS 7 的小藝 AI 功能，例如斷網整理相冊、端側視覺模型實現的無障礙適配。
NPU 從 29 TOPS 跳到 70 TOPS，提升 150%，是這顆晶片中最亮眼的數字。端側 30B MoE 模型的落地，代表華為在 AI 推理能力上已不輸給任何一家旗艦 SoC 廠商。結合華為在軟體生態（鴻蒙系統 + 小藝 AI）的整合優勢，NPU 的實際體驗可能比跑分數字所呈現的更有競爭力。
遊戲實測：對標 Snapdragon 8 Elite
由於 Mate XT 2 是三摺疊機型，散熱空間有限，影片選擇與同為三摺疊的三星 Galaxy Z Trifold（搭載 Snapdragon 8 Elite）進行對比，而非直板旗艦。

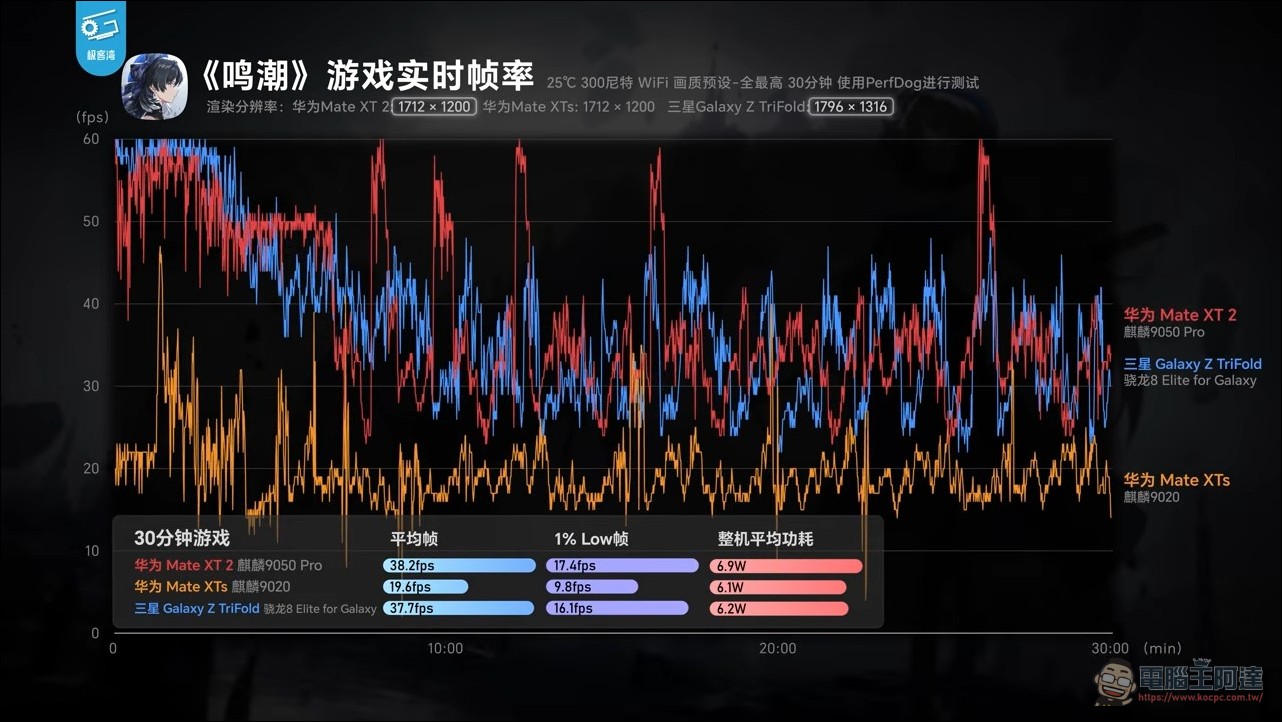

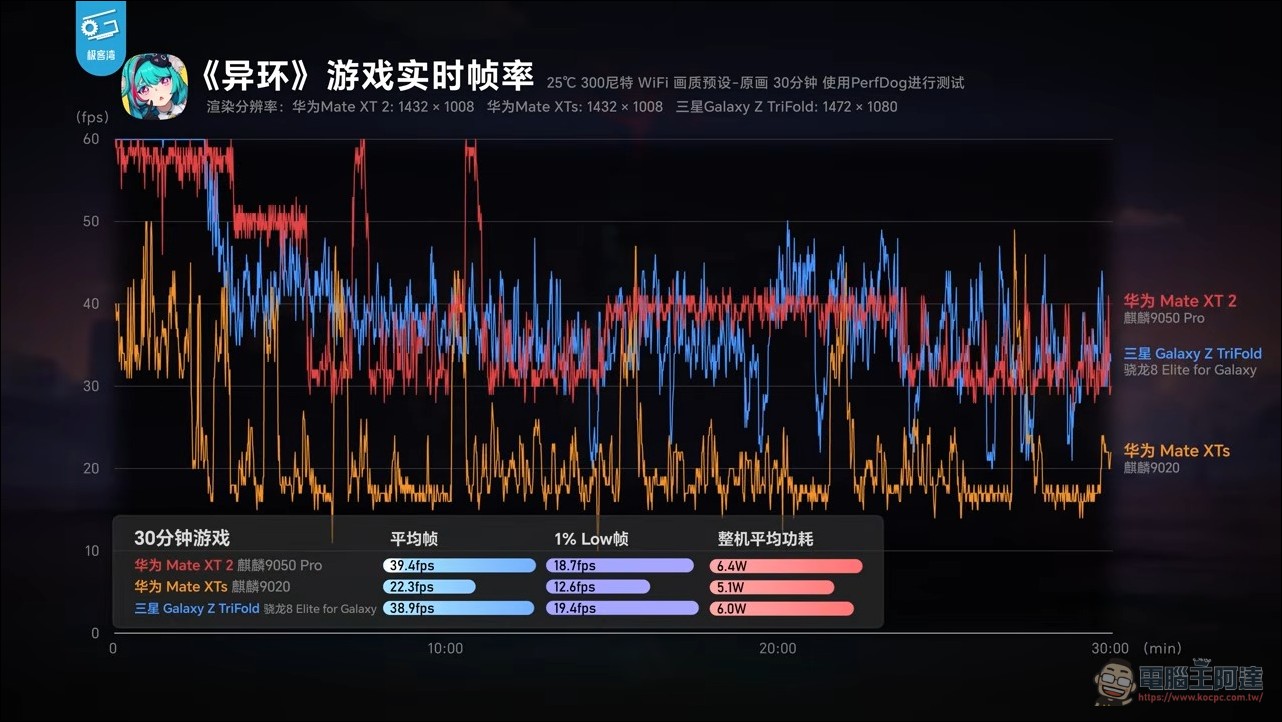

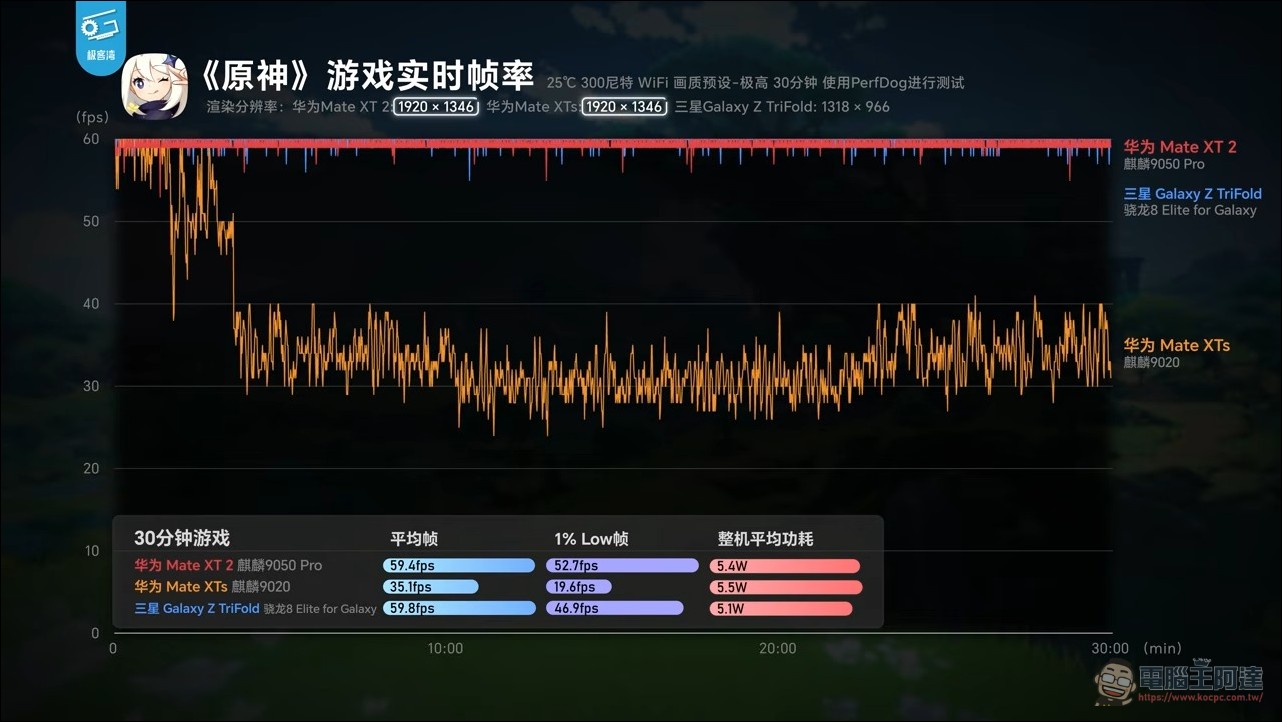

在《原神》測試中，華為兩台機型的解析度遠高於三星，即便在如此不利的情況下，Mate XT 2 依然跑到了全程滿幀的水幀，1% low 幀甚至比解析度低得多的三星還要更高。壓力更高的《異環》中，三台機器跑到了相近解析度，Mate XT 2 的平均幀表現持平甚至小幅超越搭載 Snapdragon 8 Elite 的三星 Trifold，比前代 Mate XTs 接近翻倍。在《鳴潮》新地圖測試中，兩者的遊戲性能依然算得上近似。
三款遊戲的測試結果顯示，麒麟 9050 Pro 的遊戲性能至少已達到 Snapdragon 8 Elite 的段位。在三摺疊這種散熱條件極為受限的機型上能做到這個水準，未來若有搭載這顆晶片的直板機型，遊戲表現勢必更有看頭。
總結：工藝不變，全面進化
整體而言，麒麟 9050 Pro 在架構和工藝都基本沒有變化的情況下，CPU、GPU、NPU 三大核心均有顯著提升。官方數據顯示，搭載麒麟 9050 Pro 的 Mate XT 2 整機性能較前代 Mate XTs 提升 42%。Digitimes 的分析指出，邏輯摺疊技術帶來了 55% 的電晶體密度提升與 66% 的 NPU 功耗降低。
影片最後提到，華為在整合自研晶片、系統和軟體之後，完全可以做到與其他當代旗艦同級甚至更流暢的體驗，Benchmark 裡的成績並不能完全真實反映這兩代華為旗艦的使用體驗。在先進製程發展變慢的當下，華為選擇的這條「邏輯摺疊」路線，或許有朝一日會成為整個業界的共同方向，有興趣的朋友可以看一下極客灣這部精彩的分析影片。
目前 Mate XT 2 已在中國市場開售，16GB+256GB 版本售價人民幣 19,999 元（約新台幣 88,000 元），16GB+1TB 靈盾防窺螢幕版售價人民幣 24,999 元（約新台幣 110,000 元）。未來若有搭載麒麟 9050 Pro 的直板旗艦（如 Mate 90 系列）推出，這顆晶片的完整潛力將有機會被更充分地釋放。
