小米 MIX4 魔改版亮相:率先搭載自研「環形冷泵散熱技術」,通過分離式設計、特斯拉閥防止氣體回流,比起標準版降低 5℃

近年為了解決智慧型手機的散熱問題, VC 立體液冷散熱系統已在許多智慧型手機上搭載。小米也於今(5)日發表全新的「環形冷泵散熱技術」。小米環形冷泵散熱技術採用分離式設計,讓液冷與熱汽能有獨立的流通管道,搭配特斯拉閥阻絕汽體回流,姐此達到比傳統的 VC 液冷散熱擁有最高 2 倍以上的散熱效果。小米實測用搭載「環形冷泵散熱技術」的小米 MIX 4 魔改版的機身溫度對比,比起一般同樣搭載 S888 的標準版最高溫度整整降低 5℃。

小米 MIX4 魔改版亮相:率先搭載自研「環形冷泵散熱技術」,通過分離式設計、特斯拉閥防止汽體回流,比起標準版降低 5℃

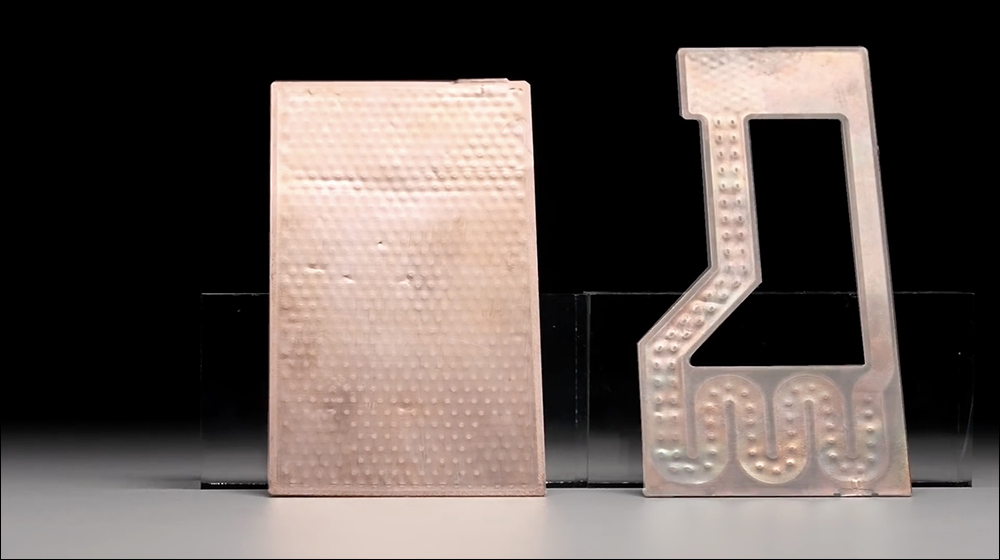

藉由石墨、熱管、VC 液冷等近年的手機散熱技術持續持續升級,今(5)日小米也正式推出自家研發的「環形冷泵散熱技術」。小米的環形冷泵參考人造衛星的散熱方式,將冷卻液抽至手機發熱區,再搭配汽液相變使熱量高速傳導形成更強的散熱表現。儘管原理和 VC 液冷相同,但因為整體結構上不同,最終實際散熱效果也不一樣。傳統 VC 液冷由於無法汽液分離,所以向冷凝器移動的熱蒸汽和向蒸發器回流的冷液體相向運動,相互阻礙,在高負載情況下容易出現液體回流困難。
在相同面積條件下,小米環形冷泵散熱技術得益於特殊的蒸汽管道設計,能減低汽道阻力 30%、使最大傳熱功率提升 100% ,最高可實相 2 倍的散熱效果。

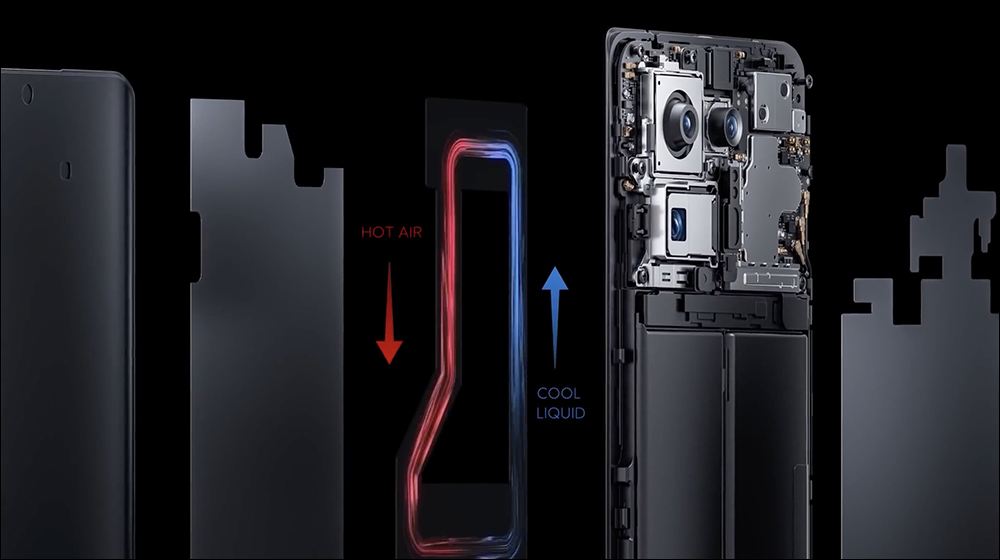

小米環形冷泵由蒸發器、冷凝器、補償腔以及蒸氣和液體管道組成,蒸發器處於手機主板熱源區域,當處理器等熱源高負載運行時,冷媒蒸發為汽態,通過自然膨脹驅動氣流進入蒸氣管道。當蒸汽流入冷凝器後,凝結成液,通過毛細力吸入液體管道進而回到補償腔為蒸發器進行冷媒補給,如此循環,無需外加動力。

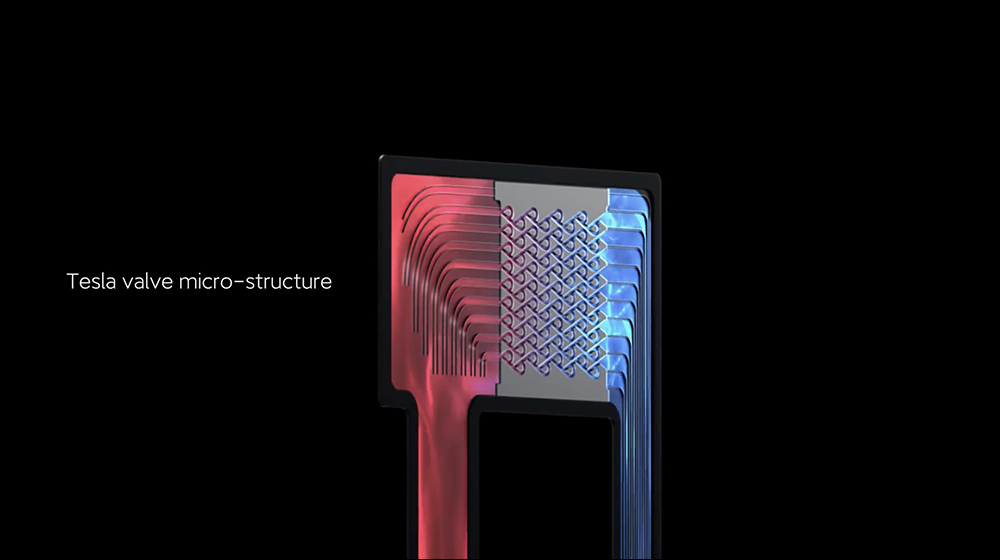

環形冷泵中的汽液可單向流通的最重要關鍵,還是在小米環形冷泵技術在補償腔內增加「特斯拉閥」結構。
「特斯拉闊」類似單向閥效果,液體通過特斯拉閥從液體管道向蒸發器正向流通時正常放行通過,反之蒸汽從蒸發器朝向補償器逆向流通時,則會讓蒸汽回流無法順利流通,進而實現單向流通的效果,大幅度提高整體氣液循環效率。

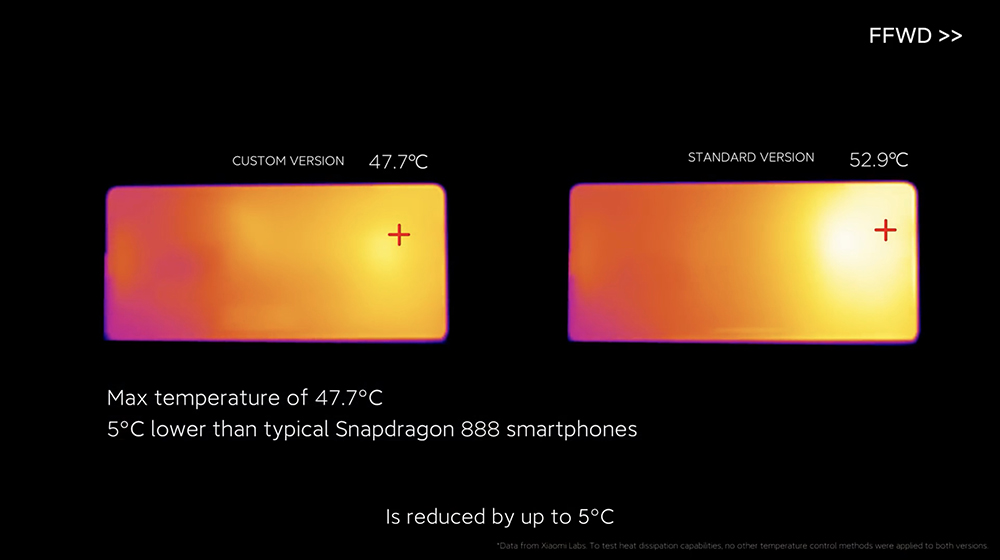

實測方面,小米官方實測將一台小米 MIX 4 進行魔改,將原本散熱部分更換為這次全新的「環形冷泵散熱技術」,同時使用《原神》進行 30 分鐘遊戲測試,在 60fps 搭配最高畫質下可滿幀持續運行,小米 MIX 4 魔改版機身最高溫度 47.7°C ,相較普通同樣搭載 Snapdragon 888 處理器的手機機身最高溫度低 5°C,甚至比遊戲手機有著更好的幀率發熱表現。

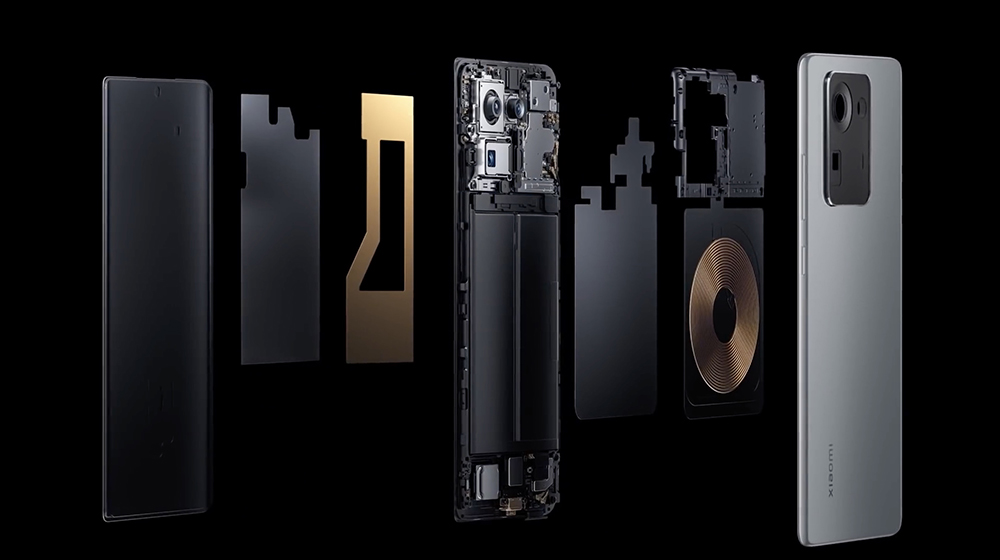

得益於特斯拉閥帶來的熱量單向流通、汽液分離和低阻力汽道設計,小米自研環形冷泵的形態可以更加自由,幾乎可實現在機身內部任意形態的堆疊,例如可以做成「口」型的設計。通過中空設計也使機身內部有更多餘裕的空間為電池增加厚度,進而提升電池容量和續航表現。當設計成「凸」型則在增大電池的同時為超大相機模組留出空間,堆疊空間也更可觀。

小米官方已預告搭載「環形冷泵散熱技術」的手機最快於 2022 下半年正式量產,各位不妨可好好期待一下明年下半年小米推出的新機。若按照這些年小米旗艦手機的上市時程來看,除了傳聞小米最快今年底或明年初會先推出小米 12 標準版,在明年上半年接著推出小米 12 Pro 與小米 12 Ultra 。那麼首款正式搭載「環形冷泵散熱技術」的小米手機有機會在小米 MIX 5 見到,畢竟在小米 MIX 4 是在今年下半年才推出。

完整影片



圖片/消息來源:小米
