23分鐘充電100%!小米 10 至尊纪念版官方拆解,揭秘「120W 秒充技術」背後原理

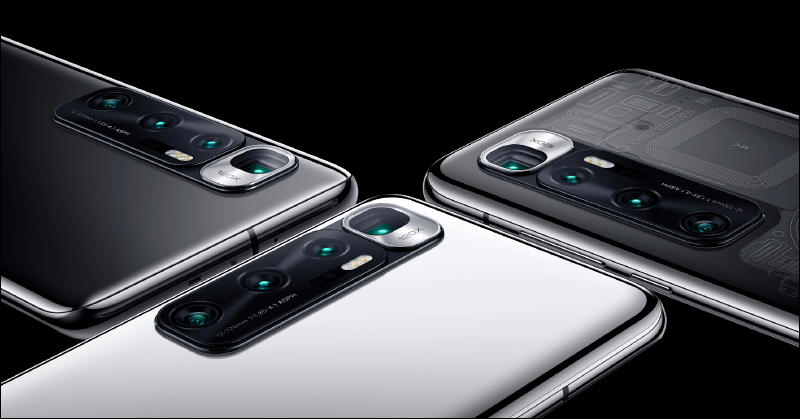

說到這個月智慧席手機市場最受矚目的新機,莫過於小米十週年旗艦手機「小米 10 至尊紀念版」。小米 10 至尊紀念版不但首發 120 倍超長焦段鏡頭和定製大感光元件像素超動感微光主鏡頭,護得 DXOMARK 相機評測總分 130 分空降榜首的傲人成績。
螢幕採用 10Hz 原生 10bit 專業原色螢幕,同時它也是全球首款正量產的 120W 有線秒充的手機。小米官方也在近期為大家拆機,同時揭秘 120W 秒充技術的背後原理。

▲圖片來源:小米商城(中國)

23分鐘充電100%!小米 10 至尊纪念版官方拆解,揭秘「120W 秒充技術」背後原理

小米 10 至尊紀念版除了在相機成功挑戰華為 P40 Pro+ ,在 DXOMARK 相機評測總分 130 分名列第一。相信更多人關心的,是這全球首次量產的「120W 有線秒充技術」究竟是如何辦到的?它有哪些優勢?安全方面如何?小米也在官方微博揭秘了這次充電部分的背後原理。

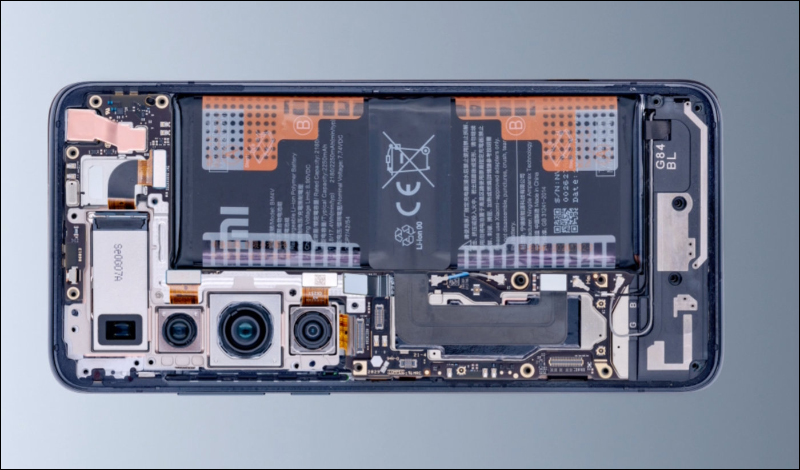

為了滿足 120W 大功率充電,小米 10 至尊紀念版採用了全新的蝶式雙串電池,電池內部串聯兩個 2250mAh 電芯,等效 4500mAh 。蝶式雙電芯串聯的結構設計,可以在充電電流不變的情況下,使充電功率提升一倍。

▲圖片來源:小米手機(微博)

小米 10 至尊紀念版還專門針對電池進行了諸多定制設計,以滿足120W大功率快充需求。電芯採用低內阻極耳設計,相較傳統電池內阻降低 36% ,實現更低的充電損耗和更快的充電速度,充電過程中的溫度也可降低 4.8℃。
其次,小米10至尊紀念版在電池正極添加了全新的高導電材料—「石墨烯基」,其導電性能是傳統的炭黑材料的 1,000 倍,大大提升了電池的充電效率。

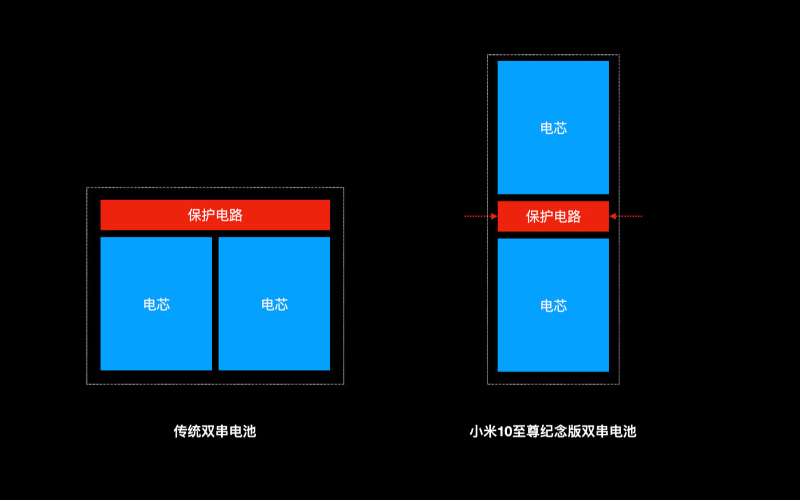

石墨烯基蝶式雙串電池採用全新設計的蝶式封裝方式,比傳統並排式的雙串電池擁有更小的保護電路,在體積相同的情況下,獲得更大的電池容量。而保護電路的背面還添加了相變儲熱材料,有效緩解充電過程中的電池溫升,延長大功率充電的持續時間。

▲圖片來源:小米手機(微博)

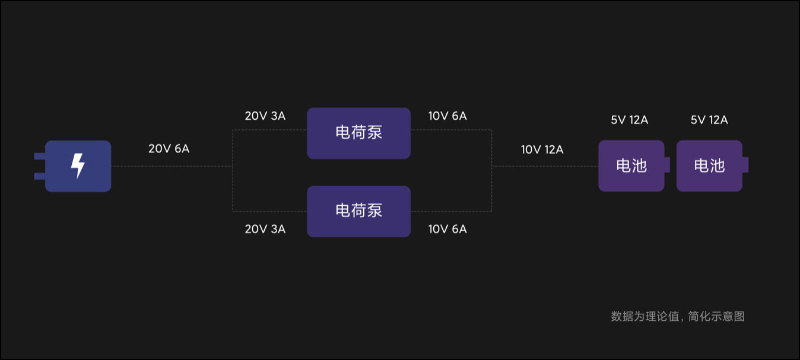

小米 10 至尊紀念版採用了全新的 4:2 大功率充電架構,通過將大電流分解為雙路小電流充電,不僅降低充電通路的阻抗,同時還提升了整體的轉化效率。在兩條充電通路上分別搭載超高效的定制電荷泵充電芯片,組成雙電荷泵並聯架構。

▲圖片來源:小米手機(微博)

其中,兩顆轉化效率高達 98.5% 定制電荷泵,不僅使充電轉化率更高,充電的穩定性也大幅度提升。

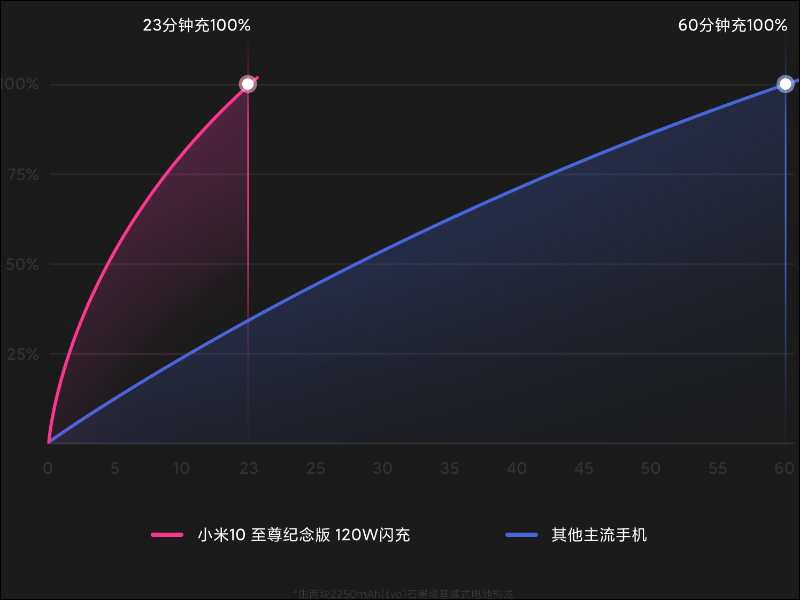

在 120W 大功率充電過程中,將兩路 20V 3A 的高電壓電流轉化為兩路 10V 6A 的低電壓電流,最終匯流成 10V 12A 的大電流輸入電池。小米 10 至尊紀念版標配 120W充電器,可在短短 5 分鐘充電 41% ,並在 23 分鐘充至 100%。

▲圖片來源:小米商城(中國)

充電安全方面,小米 10 至尊紀念版內建 34 重安全保護措施,全面保障手機、電池、充電器的充電安全。在充電電路之外增加了獨立MCU充電安全芯片,一旦監測到充電狀態異常可以直接關閉120W充電;針對大功率充電專門設計防反灌電路,避免充電過程中使用 5V 充電器帶來的損壞;Type -C充電口增加了更耐腐蝕的銠釕合金材料,減少大功率充電帶來的腐蝕問題。

除了硬體防護,小米 10 至尊紀念版還通過「德國萊茵 TÜV 安全快充認證 3.0」,讓使用者在體驗快速充電同時,完全無需擔心安全問題。

▲圖片來源:小米手機(微博)

至於大功率快充,難免也令消費者更關心電池壽命。小米 10 至尊紀念版採用了高壽命的快充電池,根據官方資料在 800 次完整充放電循環後,電池額定容量不低於 90% 。對比業界標準電池普遍採用 400 次循環 60% 的標準,長遠來看是不用擔心手機長期使用後的手機續航能力。

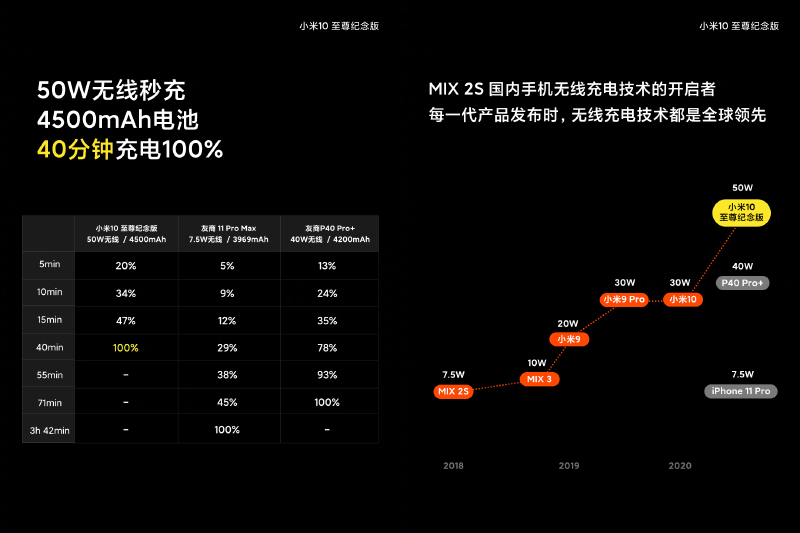

無線充電方面,小米 10 至尊紀念版也支持「50W 無線秒充」,只要 40 分鐘就能充滿 100% 電力。

▲圖片來源:小米手機(微博)
