ATEN UC9020 多功能直播機,雙平台直播、多鏡位切換輕鬆呈現專業直播效果

為大家介紹 ATEN UC9020 多功能直播機 開箱,在這個網路普遍,人人都有手機的時代,造就了一股龐大的商機:「網路直播」,而今天要介紹的這台來自【ATEN】所推出的【UC9020】,正是一款專門為了網路直播所推出的產品,【UC9020】是一台兼具初階導播功能的多功能直播機,可同時在兩個網路平台上做直播的露出。一般的直播大部分都是使用手機或是電腦的視訊鏡頭,在畫質上遠不及專業數位相機,在功能上也略顯為陽春,更別說要在雙平台同時直播了,而【UC9020】只需要搭配一台iPad加上你的數位相機,就能帶來高畫質的直播畫面以及輕鬆的直播功能。
ATEN UC9020多功能直播機 開箱

ATEN UC9020多功能直播機 開箱

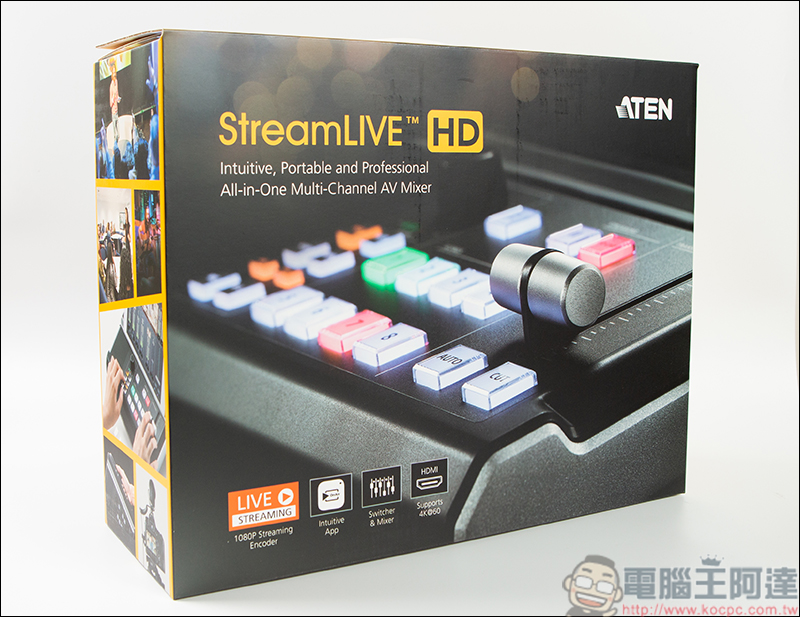

箱子正面可稍微看到機器的正面結構,左下角的圖示強調UC9020的特色 : 1080P串流編碼、專屬App、混合視訊&音訊、支援4K60Hz :
ATEN UC9020多功能直播機 開箱

箱子背面有UC9020強調的三大簡易功能 : 簡單攜帶、簡單使用、簡單分享 :

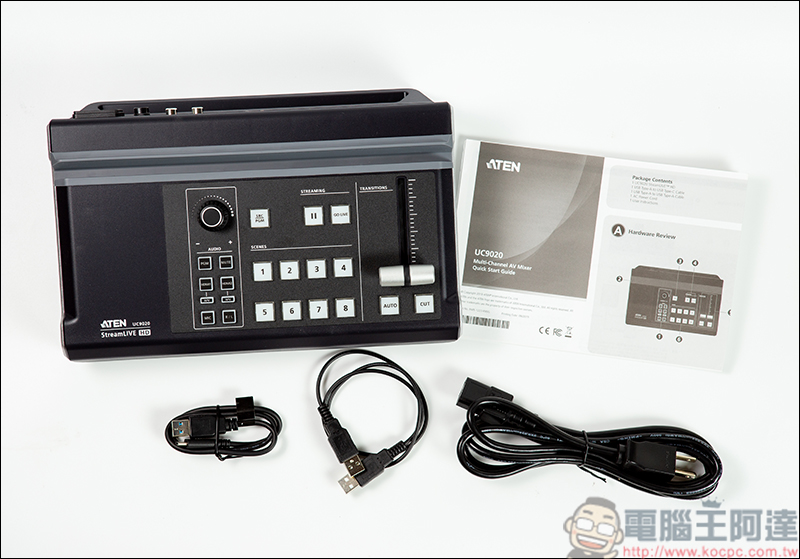

內容物有 : UC9020主機*1 、 說明書*1 、USB-A轉USB-C *1 、 USB-A對A *1 、 AC電源線*1 :
ATEN UC9020多功能直播機 開箱

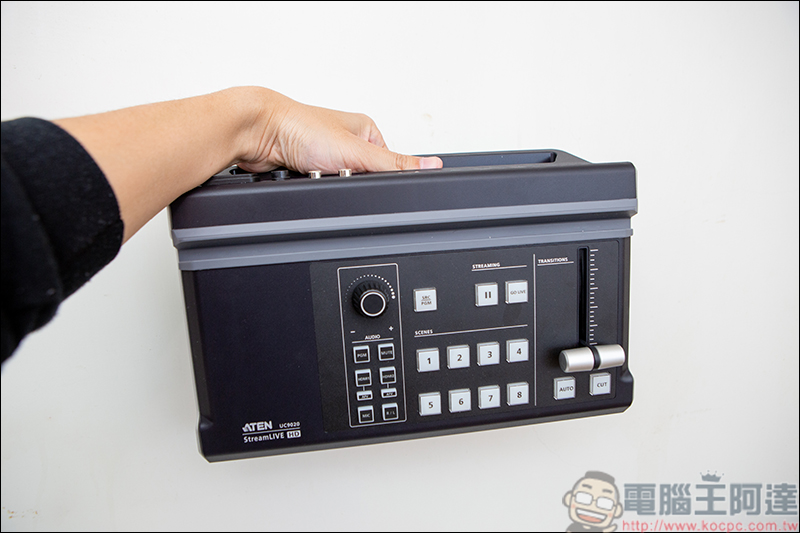

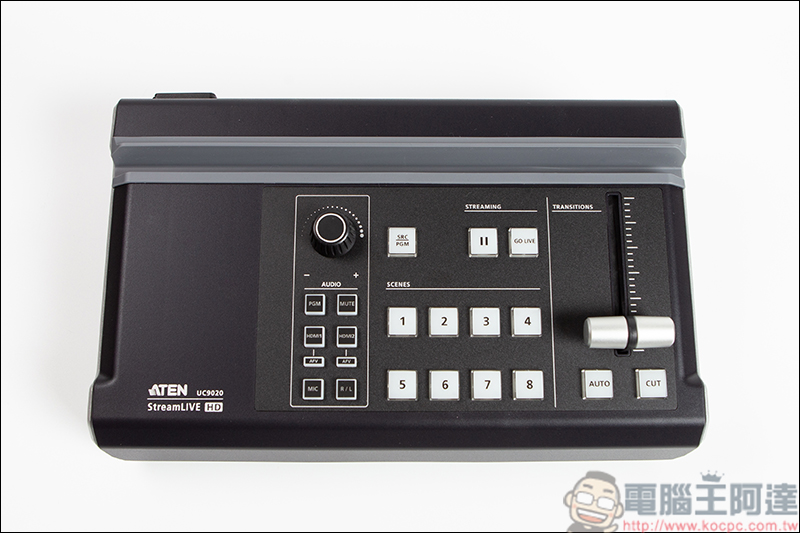

主機正面分為四大介面,從左至右為 : 音訊、串流功能、場景、過場切換,UC9020 功能非常非常多,如果想更清楚瞭解它的所有功能強烈建議看我們的開箱操作影片(請點我) :

ATEN  UC9020 電腦王粉絲限時原價再下殺2000元!(請點我)

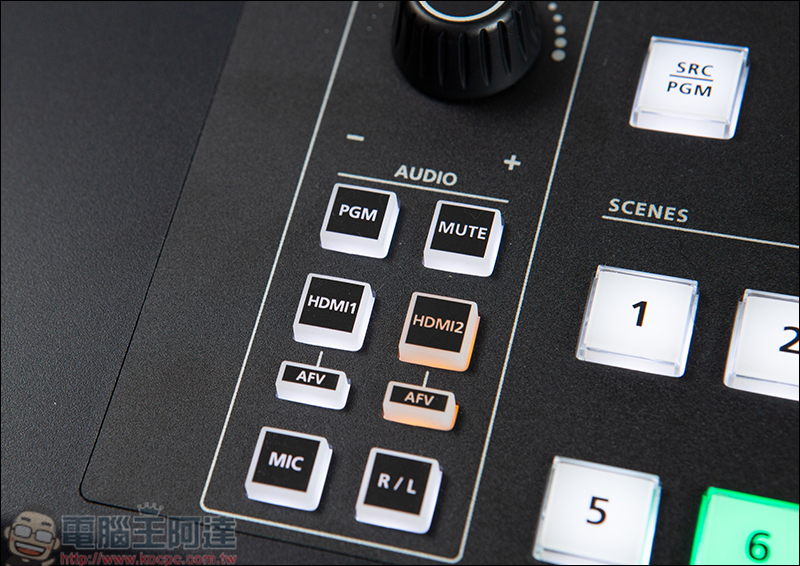

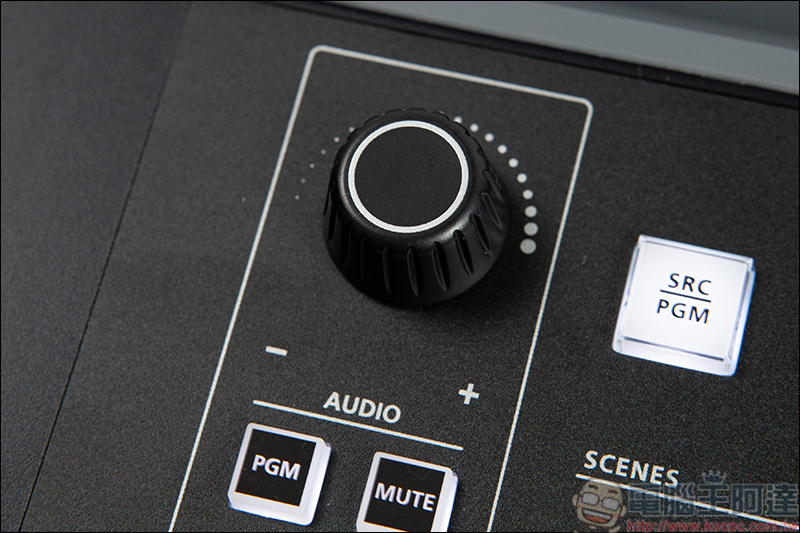

音訊部分的旋轉鈕為控制音量大小,在有聲音輸入時,- +的範圍中間會有燈號顯示現階段的音量大小 :

旋轉按鈕下方有數顆按鍵,可選擇音源輸出的設定,可以讓你選擇目前場景(PGM)、靜音(MUTE)、HDM1 or 2 (AFV為讓音頻跟隨視訊)、麥克風(Mic)、音源輸入(R/L):

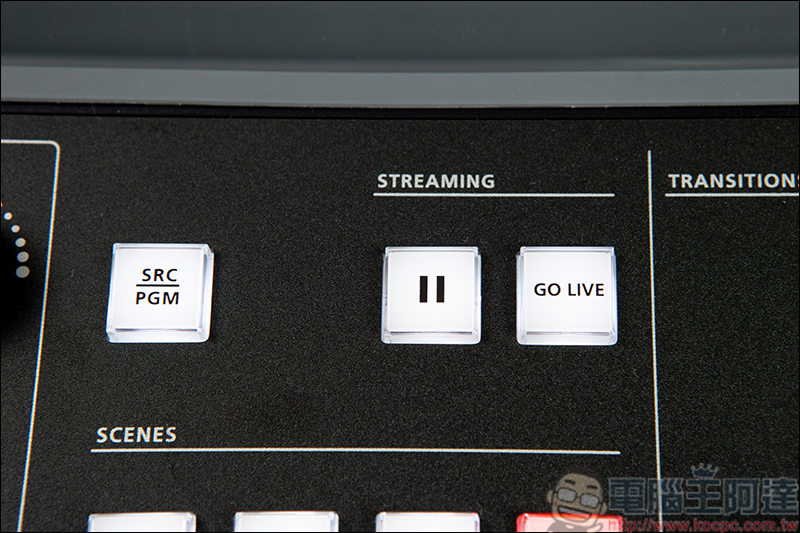

串流功能介紹 :
SRC / PGM : 快速切換PGM/HDMI 1 & 2 的畫面
: 暫停視訊

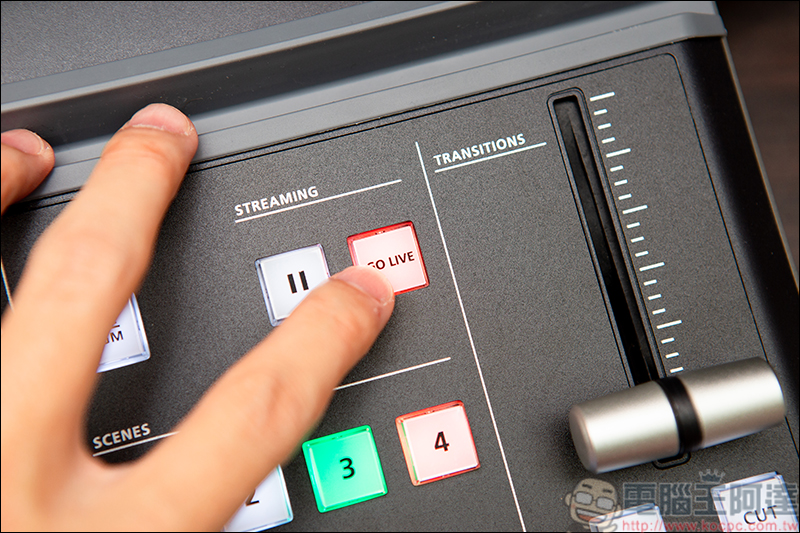

GO LIVE : 當內部設定都配置好後,按下這顆按鈕就能放送直播的視訊

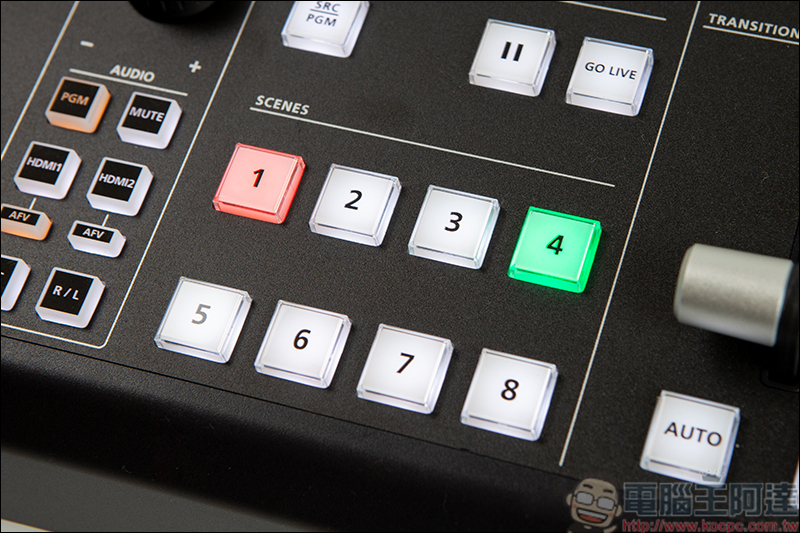

總共有8個場景可以做設定,你可以預先在iPad上設定好8個場景的畫面 :

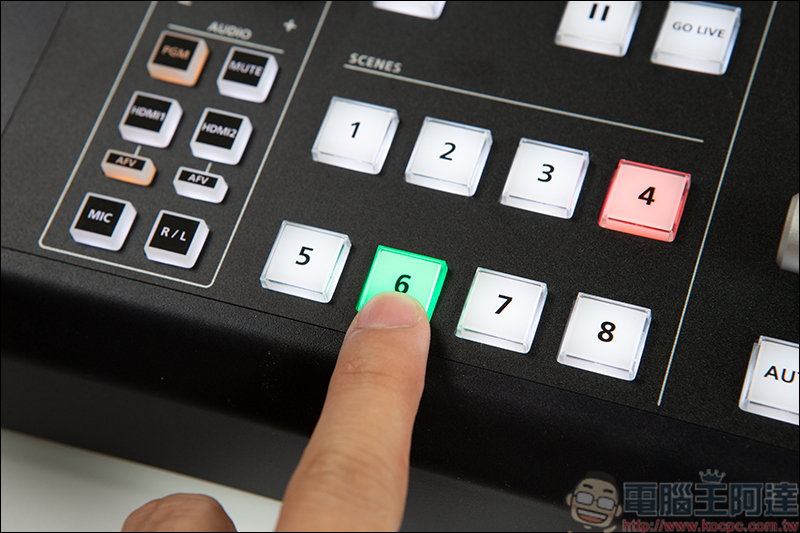

紅色的部分為目前正在播放的場景,綠色為下一個要切換的場景,也就是說,當目前的直播畫面是4的時候,假設下一幕我想換成已經設定好的第6場景,那麼只要按一下6的按紐,呈現綠色就是在準備狀態 :

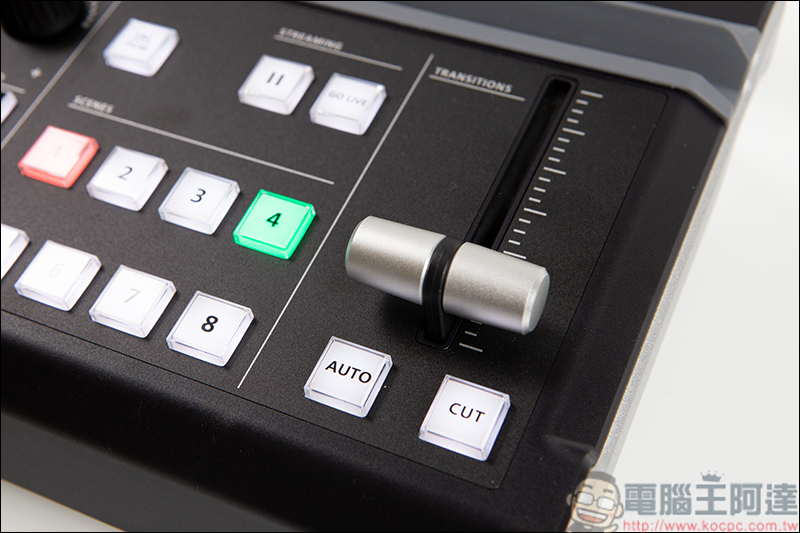

切換場景也非常非常非常簡單,總共有三種模式可以選擇 :
1、推桿 : 向上推及往下拉即可轉場
2、AUTO : 自動轉場,轉場的秒數可至後台做設定
3、CUT : 一按立刻轉場

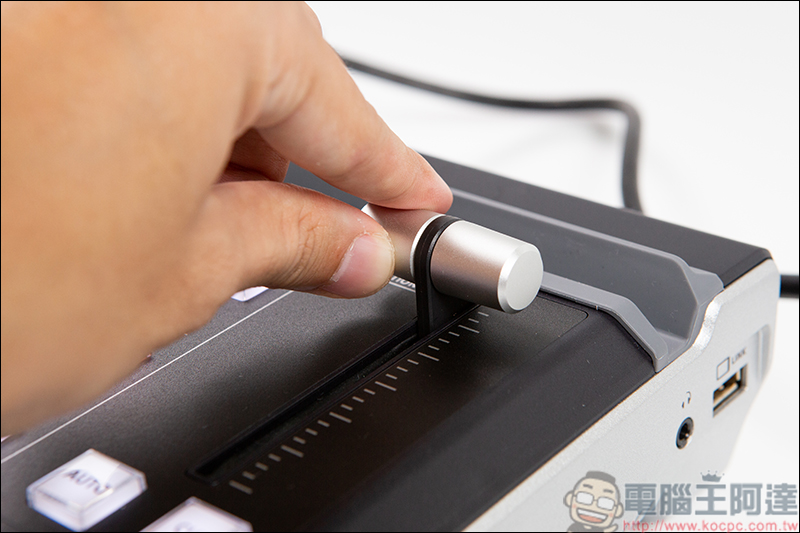

用推桿來做轉場真的很有在用導播機的感覺 :

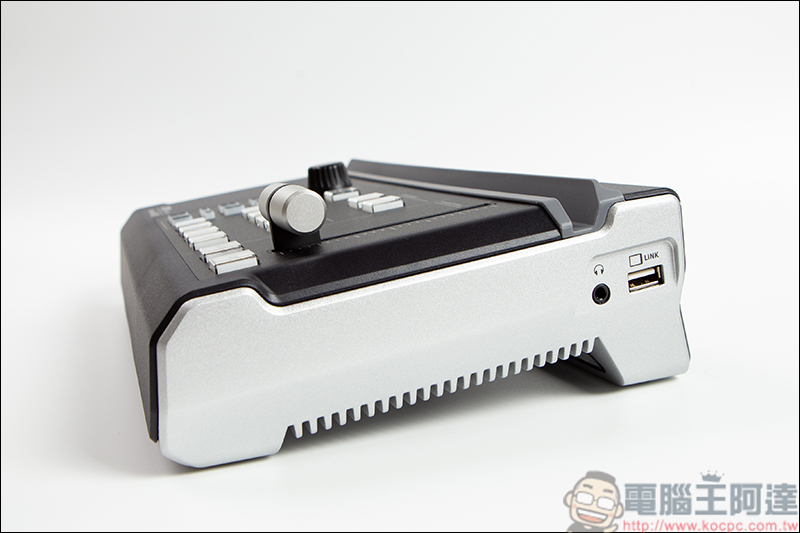

在主機右側部分,有兩個連接埠,分別為:
耳機孔 : 用來監聽目前直播的音訊。
USB孔 : UC9020與iPad的專屬連接埠,這部分後續會詳細解說。

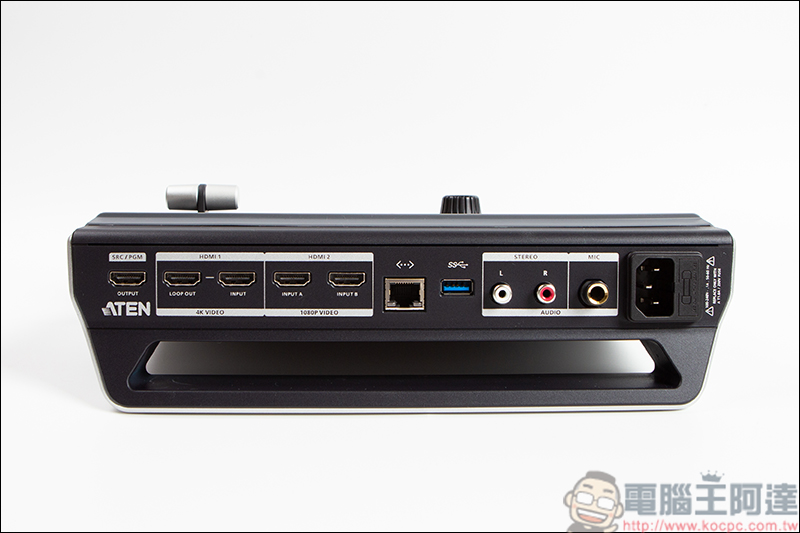

接著介紹主機後面的部分,後面為各類型的連接埠,接著會為大家分別介紹各連接埠的功能 :

底部設計成像手把的功能,讓你可以很輕鬆的提著走 :

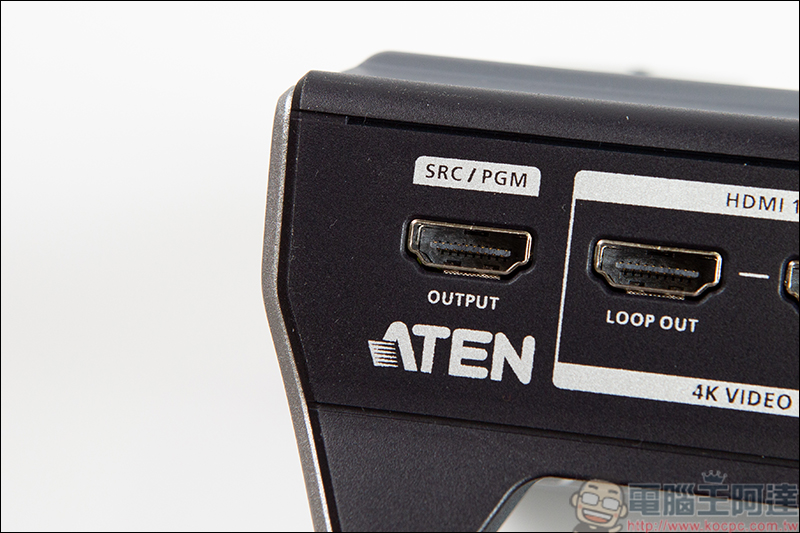

連接埠的部分,首先是訊號源輸出的部分 :
SRC/PGM : 可輸出至大螢幕觀看目前直播的畫面。
HDMI 1 LOOP OUT : 支援4K輸出,可將HDMI1未處理過的畫面傳送出去,也就是不會有APP上任何的畫面,就是單純HDMI1乾淨的畫面,適合開會投影或是放送電玩畫面的輸出。

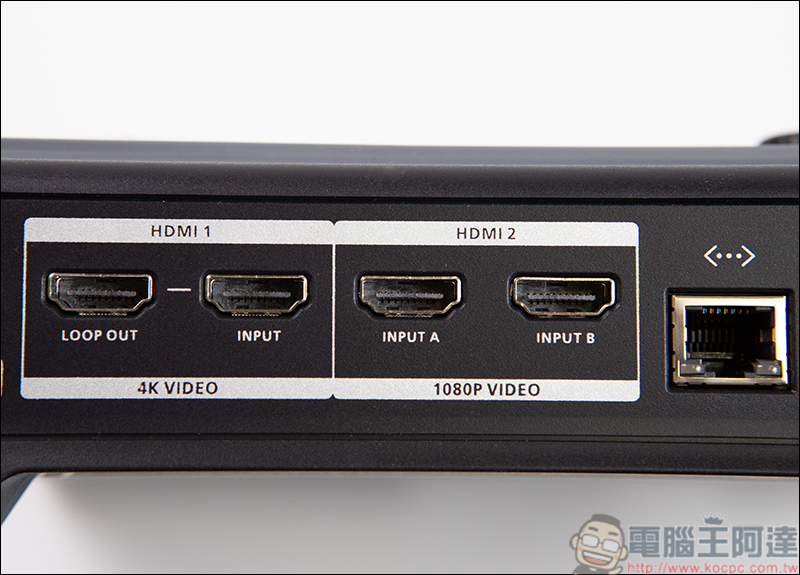

視訊輸入的部分有三個,但UC9020只支援兩個畫面的輸入,所以這邊就依照自己的視訊設備做選擇(三擇二):
HDMI 1 INPUT : 支援4K的視訊輸入。
HDMI 2 INPUT A&B : 支援1080P的視訊輸入。
另外最右邊為網路孔,記得將你的網路設定設成隨插即用的狀態,雖然我個人覺得如果UC9020能連上無線網路的話應該很方便,就算到沒有網路線的地方,但靠手機的熱點或是無線網路就能連線,不過還是得說的是,有線網路的連線穩定度還是比無線高很多 :

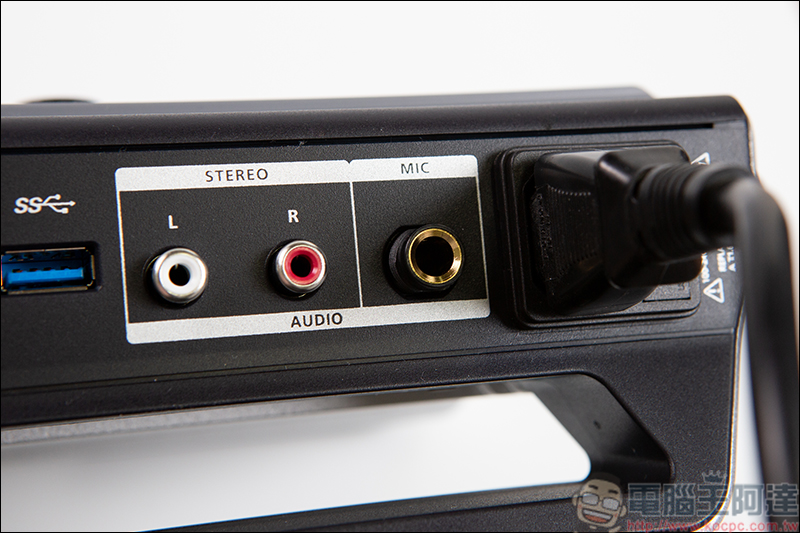

最後是供電跟音訊的部分 :
USB 3.2 : 用來升級UC9020的裝置,日後ATEN會提供新版的韌體及APP更新,,只要把檔案放入USB隨身碟內,依照指示就能完成升級動作。如果想事後剪輯直播影片的朋友,如果單靠網路上儲存的影片來做剪輯,影片畫素肯定不好,USB連接埠還提供另一個功能,就是還可以外接USB3.0 大姆哥/ HDD硬碟 ,讓你邊直播邊錄製影片,是不是很方便?
STEREO : 音源輸入,利用電腦將音訊連接到這個地方,可以選擇要執行的特效音樂或是或是背景音樂。
MIC : 麥克風輸入,要注意的是這邊的連接埠是6.35mm,如果是3.5mm的得另外買轉接頭。

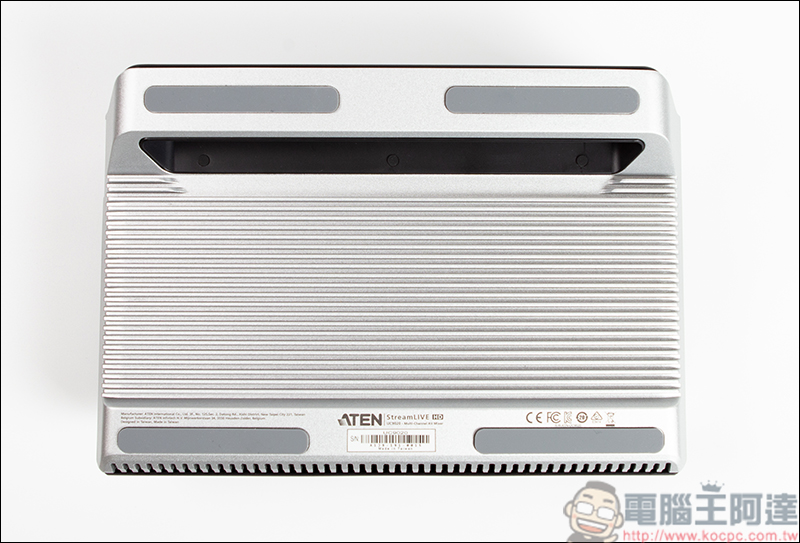

背部有的部分則是有四條止滑墊片,可防止UC9020因搖晃滑落的冏境:

ATEN  UC9020 電腦王粉絲限時原價再下殺2000元!(請點我)



ATEN UC9020最重要的核心靈魂,iPad+App缺一不可

是的!UC9020所有的操控都由iPad來執行,透過官方專屬的App來設定場景、音源、直播…等等的設定 :

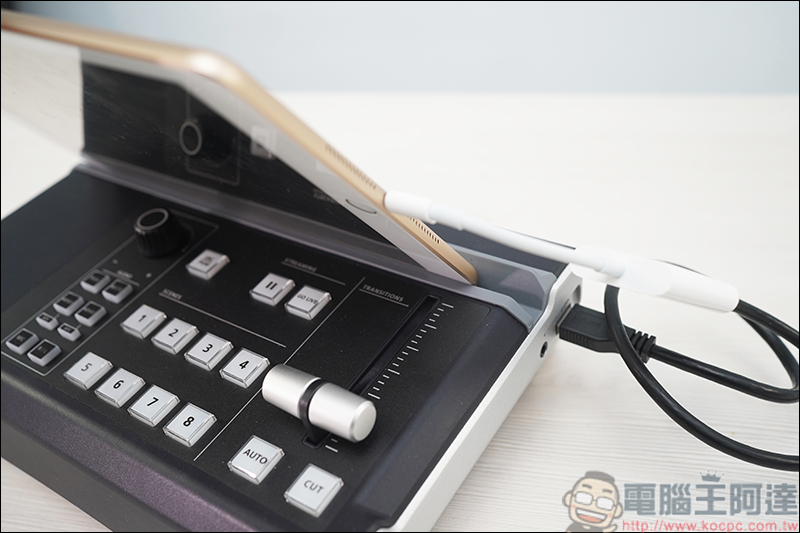

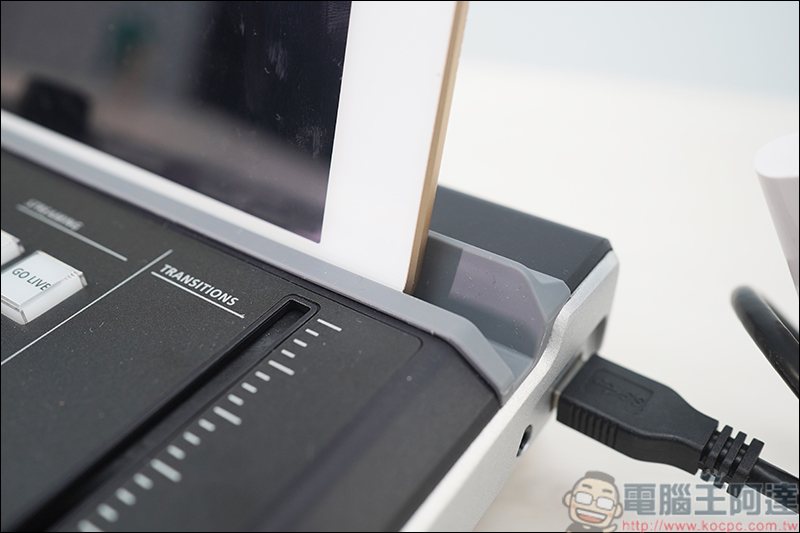

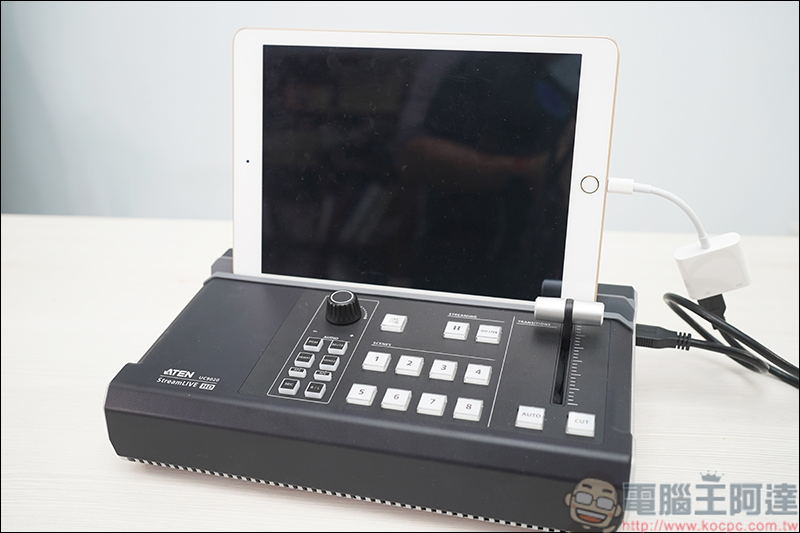

UC9020有個小溝槽,可以讓iPad放入:

但是為了不擋到iPad的畫面,溝槽的部分只做到iPad螢幕邊緣沒有顯示的部分,所以當你在做直播時,必須隨時注意iPad後方或是別造成傾斜,否則就很容易像照片這樣,iPad就往前掉落了:

只要將Lightning線連接到右側的USB孔,iPad就能跟UC9020連線:

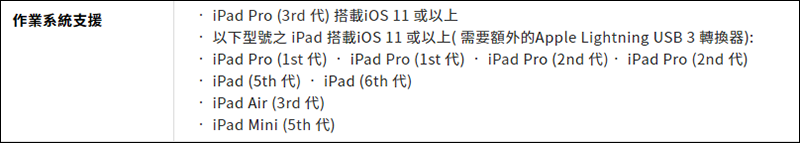

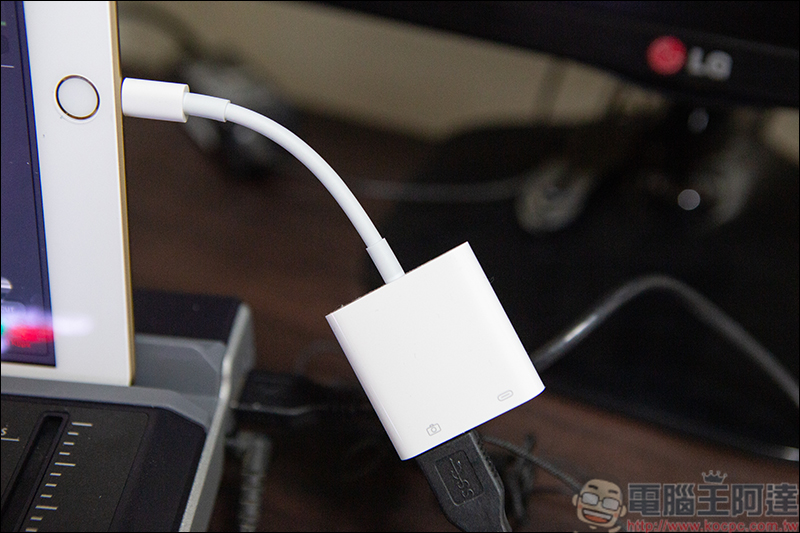

但是這邊有一點是必須要注意的,如果你的iPad型號太舊(參考下圖),那就得需要Apple Lightning USB 3轉換器來做轉接的動作,才能正確連線,另外所有的iPad都必須更新到iOS11以上 :



UC9020專屬App介紹

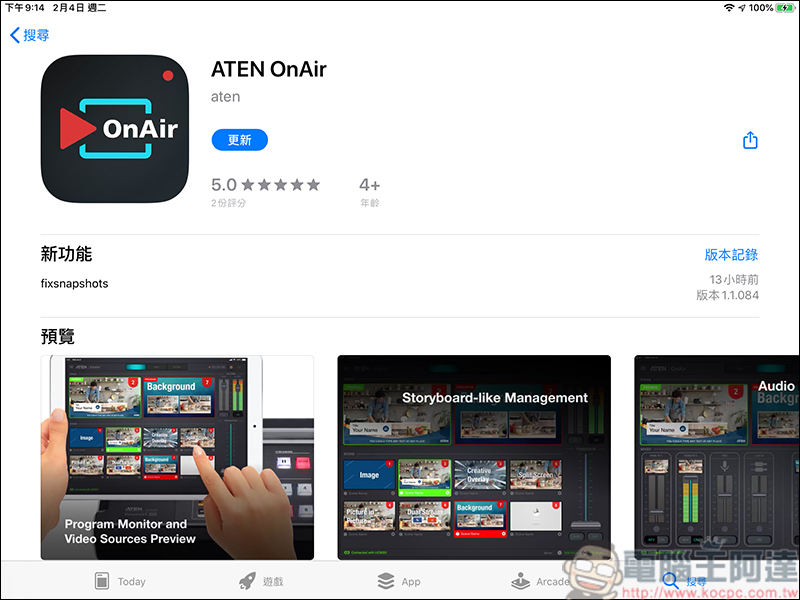

iPad接好之後,接著就進App Store下載官方【ATEN OnAir】的App,ATEN宏正會不定時的提供新版的韌體及APP更新,讓你隨時享有最新的功能:

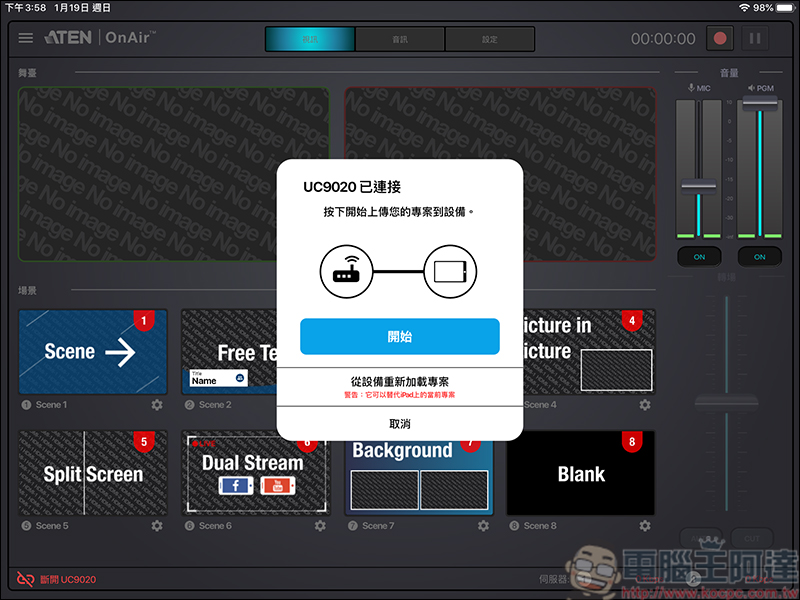

連上iPad,打開App,就能看到已連接的畫面了 :

UC9020功能非常多,如果想完全深入瞭解的話,強烈建議看我們的開箱實作影片

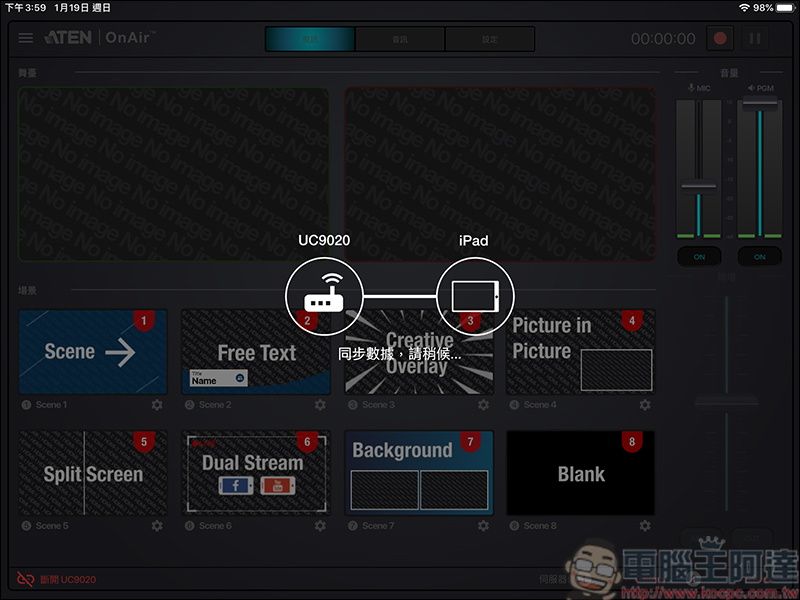

按下開始後就會同步數據 :

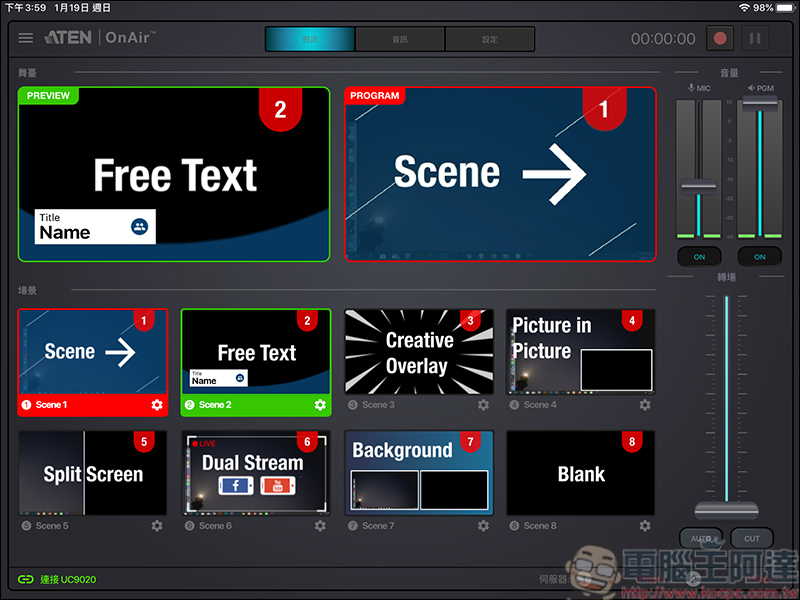

當左下角出現綠色的連接uc9020就表示已經連線成功,像圖片的畫面就是最初始的畫面,當你設定好之後,下次重新連接時,又會是最後一次設定的畫面,可以省下每次都要設定的時間,相當方便 :



視訊設定介紹

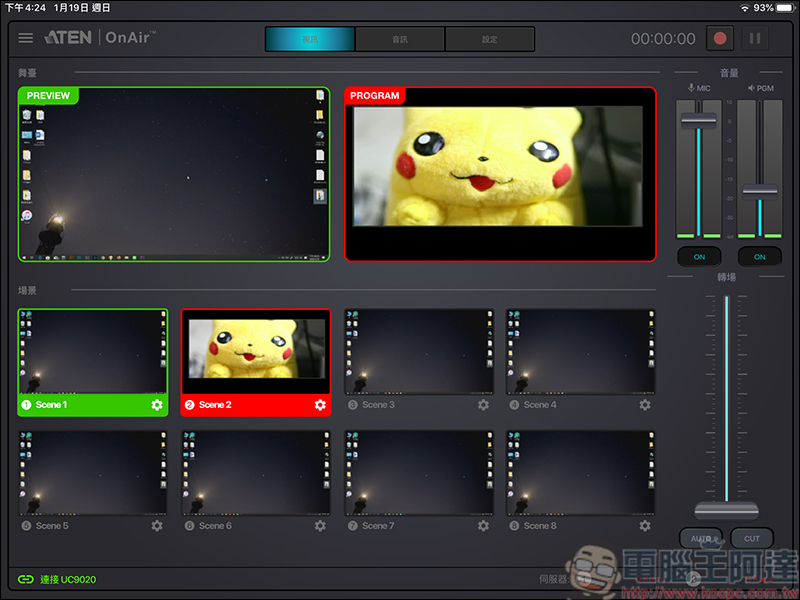

本次的範例我們以「電腦畫面」+「單眼畫面」來作為示範,為了方便講解,所以將其它場景都先替換成同一個畫面 ; 紅色的框是目前直播的畫面,綠色的框框是下一個轉場後的畫面,場景的選擇及轉場的操作,都可以用機器按壓按鈕的方式或是App直接點選都可以 ; 各場景的分別設定在右下方齒輪的圖示 :

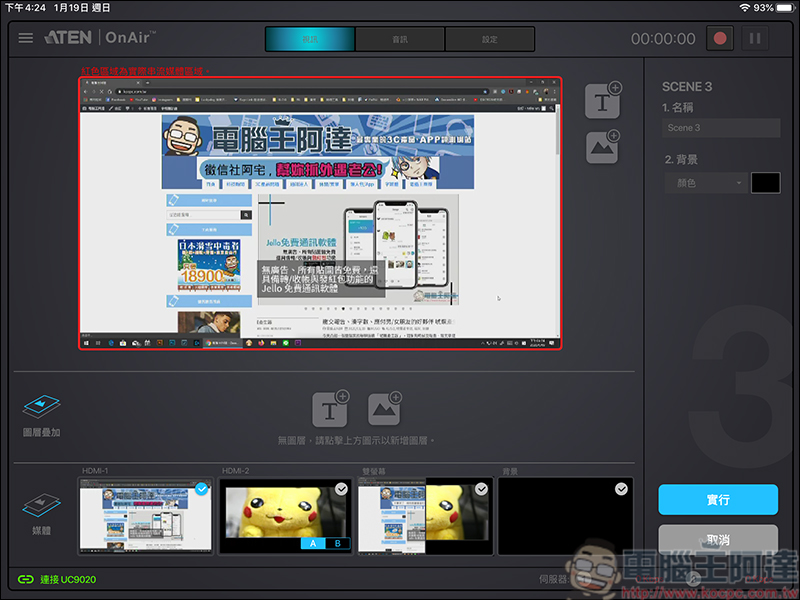

點選場景設定進來後,可以看到有各種的設定,右側欄位可以改場景名稱跟改變背景顏色,在場景畫面旁邊及圖層疊加的部分可以輸入文字及添加圖片,最下方的媒體則是選擇訊號源的來源及背景:

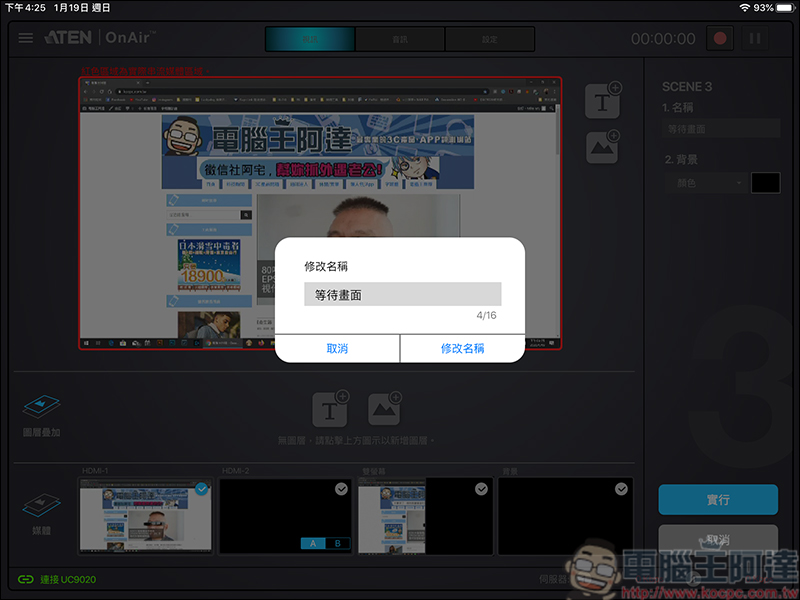

可以自定義場景名稱,這樣在切換場景的時候就可以知道準備切什麼畫面了 :

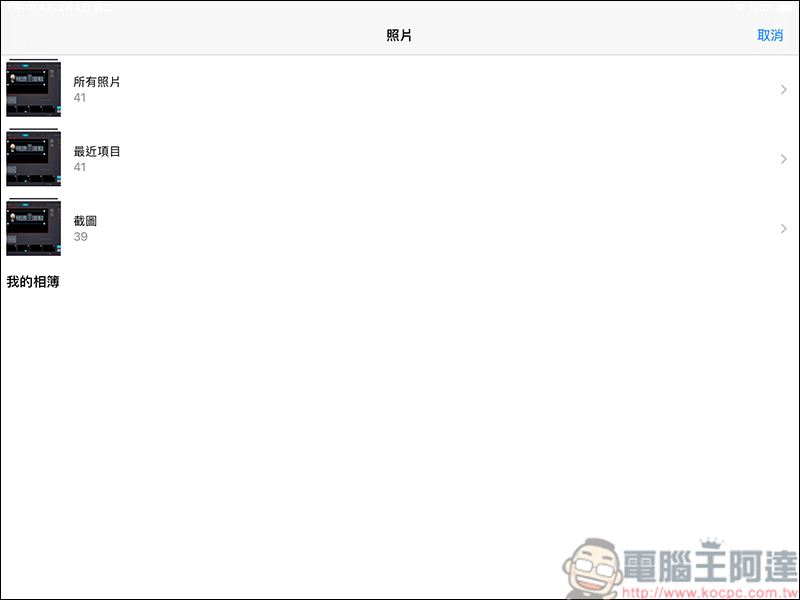

如果要添加圖片,只要點選像山的圖示就能從iPad匯入圖片:

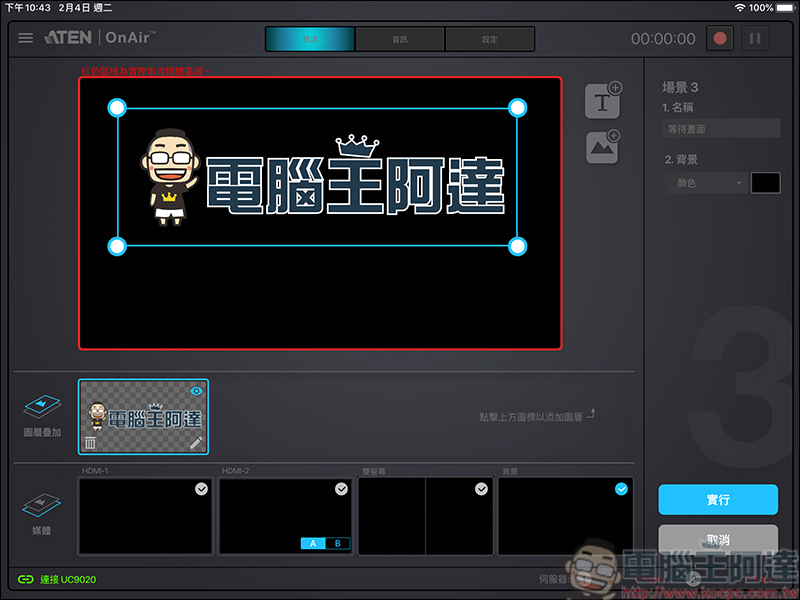

UC9020可支援JPG圖檔及PNG透明圖檔,如果想要在畫面上添加浮水印的話,就可以製作專屬的Logo放在畫面上 ; 把圖上傳之後,就能透過藍色框框移動圖片位置及縮放大小 :

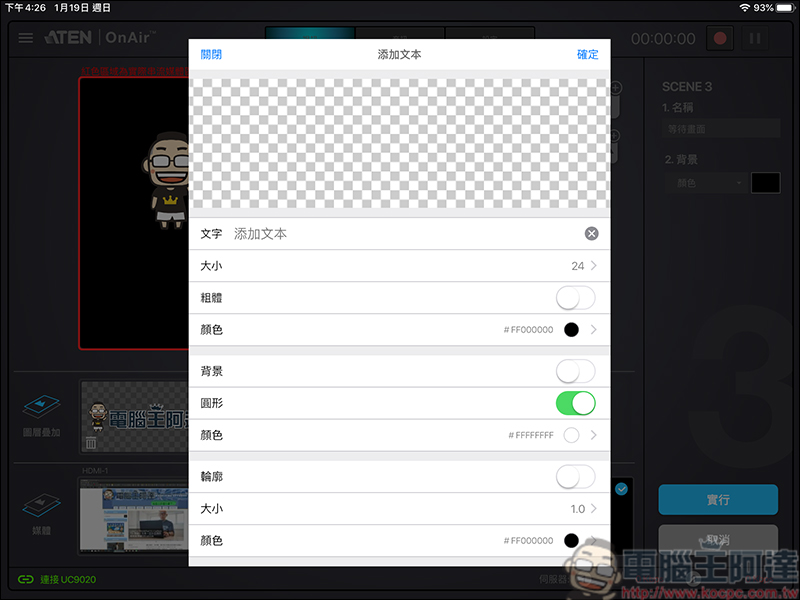

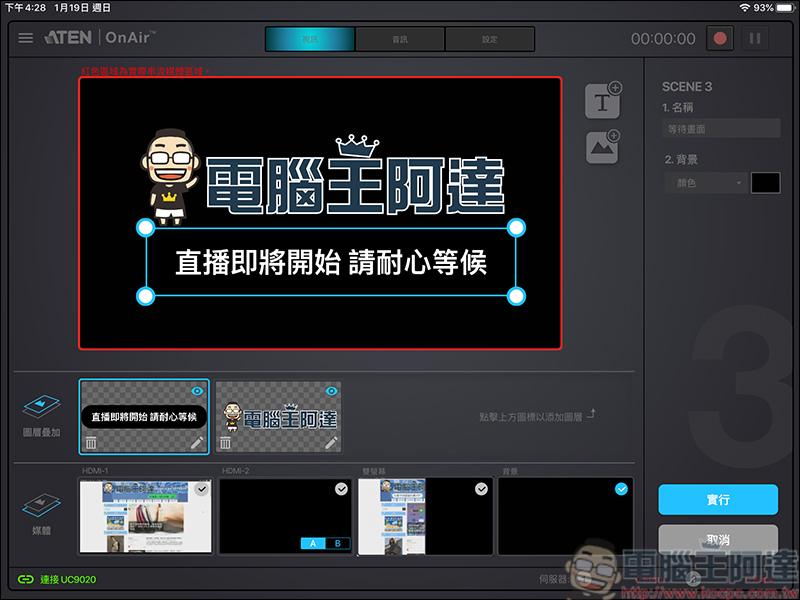

如果單純添加文字的話,只要點選畫面T的圖示,就能製作文字 :

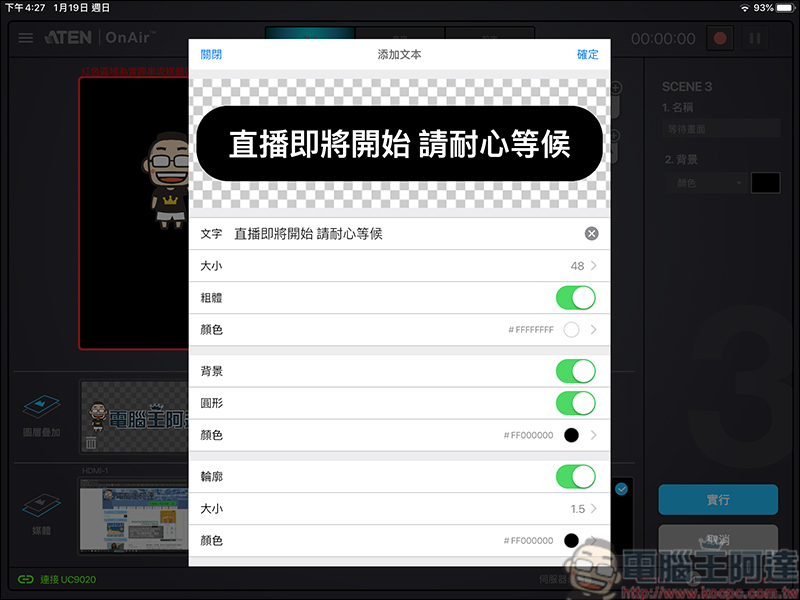

除了設定文字大小、顏色以外,還能選擇文字背景顏色,不過如果有自己想要的字體樣式,建議還是先做完圖檔在丟進來比較快:

製作完就會出現在圖層上了 :

跟圖片檔案一樣,可以選擇移動、縮放大小 :

接著來製作雙畫面的螢幕 :

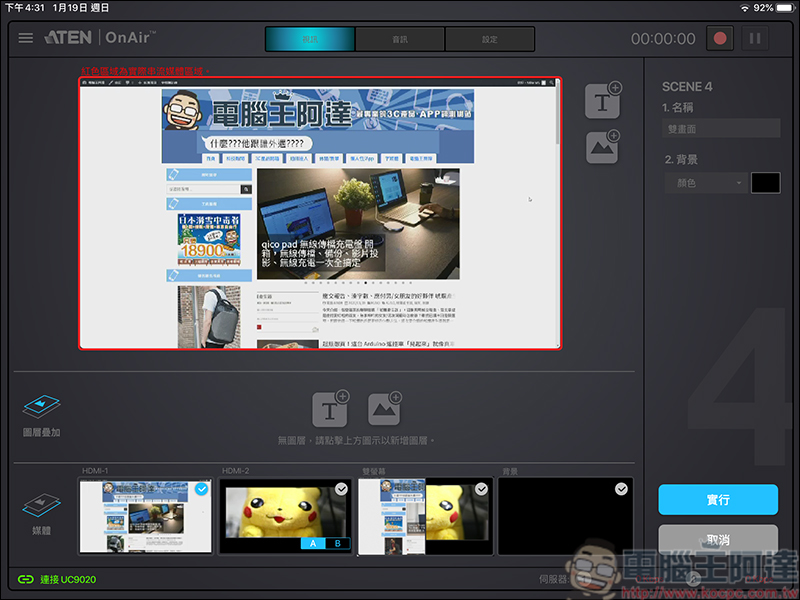

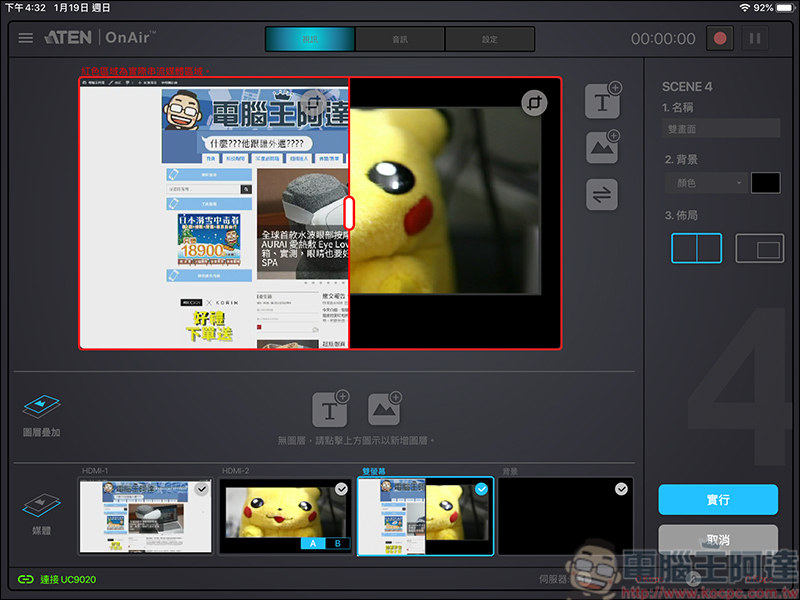

點選下方媒體的雙螢幕之後,畫面就會變成左電腦右單眼的雙畫面了,不過這還不是我們想要的畫面,所以還要在設定 :

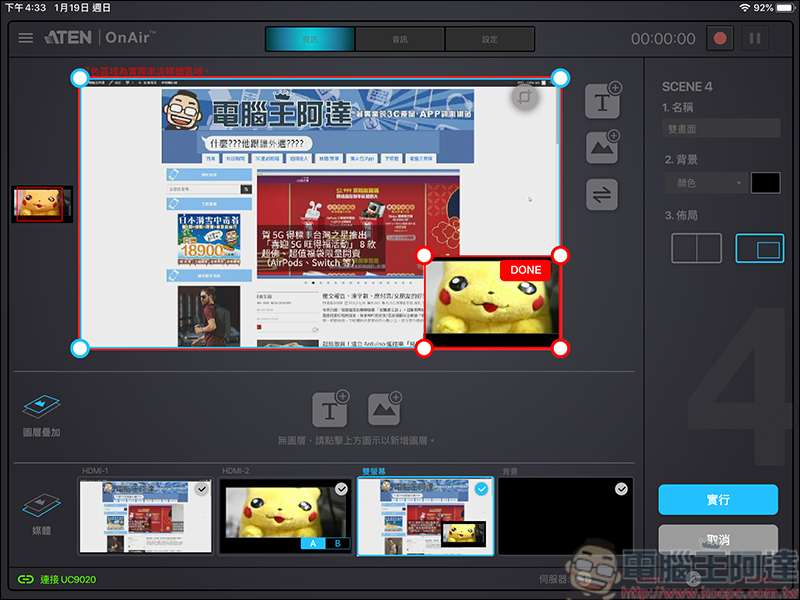

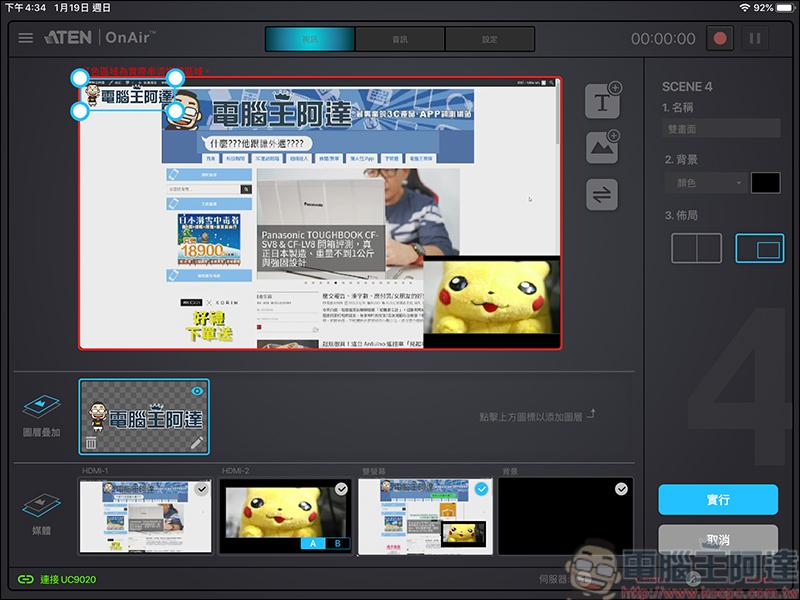

點選右方的佈局,選擇一大一小的佈局,就會變成一個常見的直播畫面,可以看到在畫面的最左邊有右下單眼的全畫面,紅色框框就是目前右下小畫面的範圍,而想要讓右下顯示的畫面變大或是變小,只要在右下的紅色框框做縮放的動作就可以自定義範圍 :

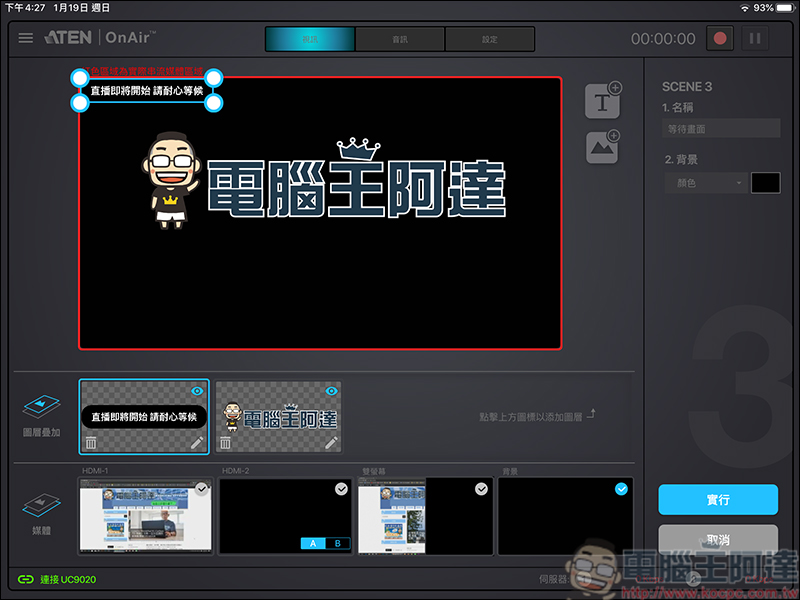

要直播了怎麼可以少了浮水印Logo?將建立好的浮水印Logo上傳並拉到自己想要的位置 :

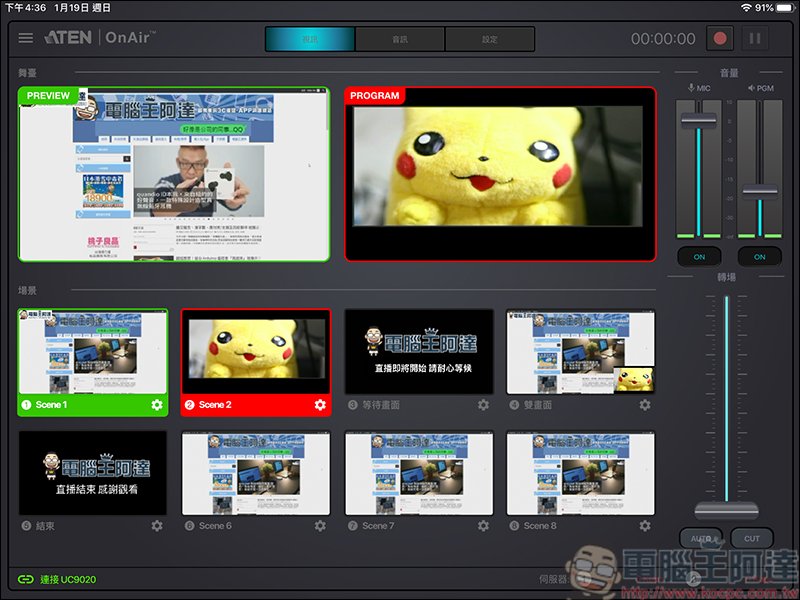

這樣我們所需要的畫面就建立好了!



音訊設定介紹

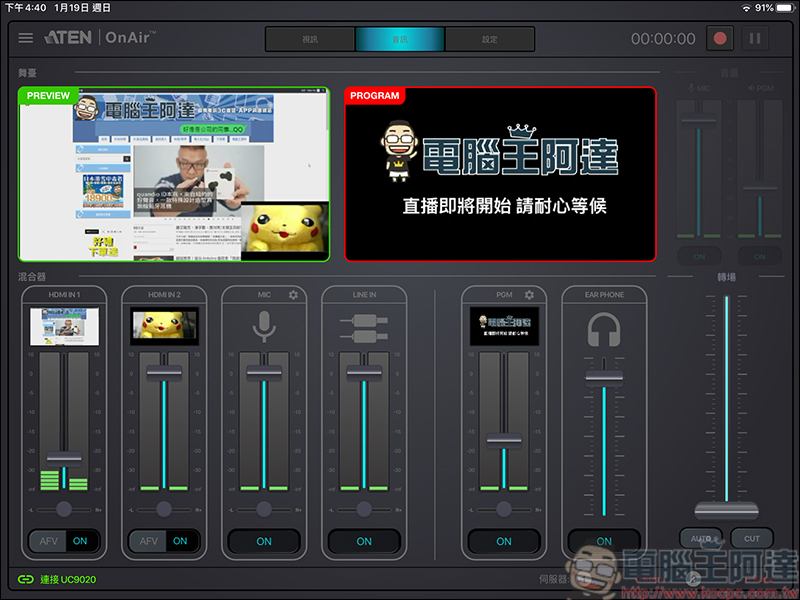

音訊的部分就比較簡單一些,總共有HDMI1&2、MIC、LINE IN、PGM和監聽耳機,點擊ON就是打開項目的音頻,AFV就是音訊跟隨視頻,假如打開HDMI1的AFV,那麼當你的主畫面切換成HDMI1時,HDMI1的音訊就會同時播出,音訊切換的部分也可以透過主機上的按鈕做快速切換的動作 :



設定介紹

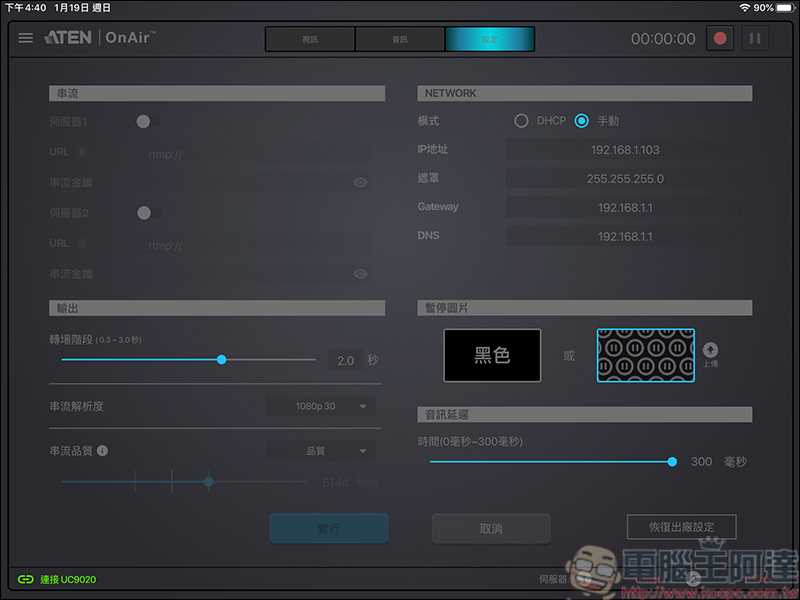

距離直播只剩下最後一步,可以看到設定畫面裡,有串流、輸出、網路、暫停圖片及音訊延遲等設定, :

UC9020最大的特色就是可以同時在兩個平台上做直播,只要將直播網址給的URL跟串流金鑰輸入進去就可以了,不過因為直播是用電腦設定的關係,所以不太可能將金鑰的字一個一個輸入,太麻煩了,你只要URL及串流金鑰複製傳,透過通訊軟體或是信箱傳給自己,在利用iPad複製貼上就可以省去很多麻煩了 :

當所有的設定都弄好後,按下GO LIVE就能開始你的直播囉!

ATEN  UC9020 電腦王粉絲限時原價再下殺2000元!(請點我)

ATEN UC9020 官網(請點我)

UC9020使用心得

ATEN UC9020我最想要的功能就是可同時在FB、Youtube、Twitch…等平台上,做雙平台直播的功能,而且還能接上數位/單眼相機來做影像輸出,畫質比平常用手機直播好上太多 ; 8個場景的切換也能讓我隨心所欲的自定義畫面,想呈現什麼樣的內容都可以先行決定好,在利用轉場的方式呈現給觀看者,而像先前用手機直播常會遇到一些突發狀況,只能選擇人離開畫面或是切斷直播,很麻煩,現在只要按下暫停或是轉場成其它畫面,就可以輕鬆解決這類的麻煩事,不過在做一些訪談或是專業直播時,還是在請一個人幫忙操作會比較好,一來畫面乾淨,二來自己也不會手忙腳亂 ; UC9020除了自己直播外,在一些活動上做為導播機也很理想,例如 : 婚禮、會議、教會禮拜或是記者會…等活動,只要準備好長一點的線,就能輕鬆的直播,更重要的一點是,當活動人多時,4G或Wifi的訊號肯定很不穩定,而UC9020因為單獨使用網路的關係,訊號肯定贏人家很多!

此外如果想將直播畫面保存的話,ATEN宏正也提供USB錄影功能,透過USB連接埠外接USB3.0 大姆哥/ HDD硬碟 ,就可以邊直播邊錄製影片。如果你想當網紅、Youtuber、直播主,或是活動廠商常常需要做直播的功能,那我相當推薦這台UC9020,將帶給你方便且有創意的直播方式!
