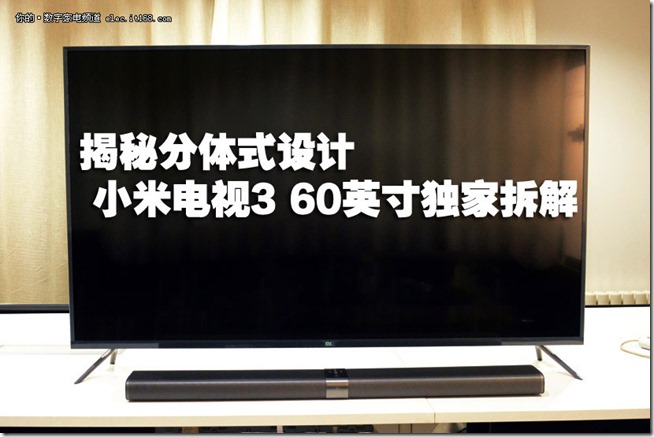

解密分體設計 中國媒體拆了小米電視3

日前小米電視3正式發布,60吋的電視有著這麼親民的價格,實在非常吸引人,但是更認人注意的地方是,小米不斷的強調的「分體式設計」,將電視的螢幕與主機分離,算是電視領域的一個創新做法,不過其中到底怎麼做的,日前有中國媒體將小米電視3給拆了!

2015102110504383541

根據《IT168》報導,他們決定拆解小米電視3,從官方的規格來看,60吋的電視是採用LGD的IPS面板,面板訊號和主機也是他們關切的地方。

2015102111032074920

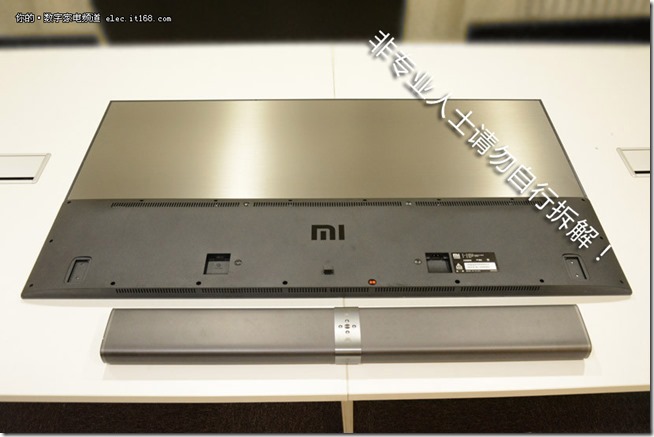

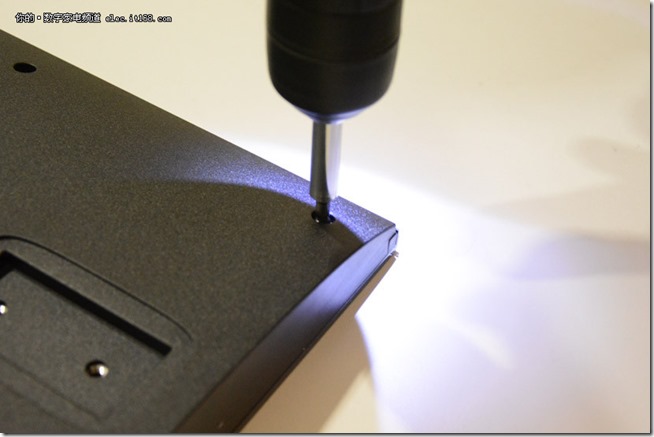

小米電視的被後有22個螺絲孔位,但是只需要一支螺絲起子就可以解決問題。不過由於孔數眾多,建議是使用電動螺絲起子來加快速度。

2015102110290798523

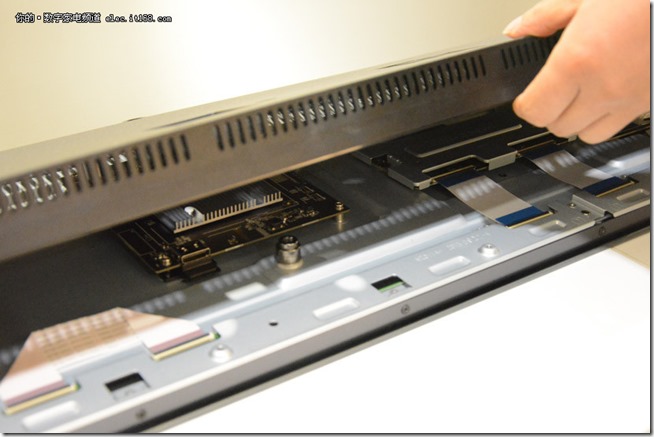

螺絲全部拆掉後,一體成行的塑膠背蓋就很容易打開了。

2015102110290965708

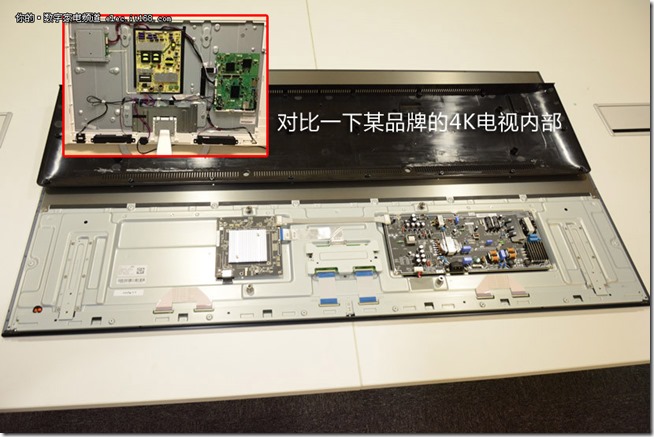

打開背蓋讓他們傻眼了「簡潔的讓人難以置信」,而且他們還拿其他4K電是來比較,認為小米電視3的內部走線根本是「業內良心」。

2015102111220631601

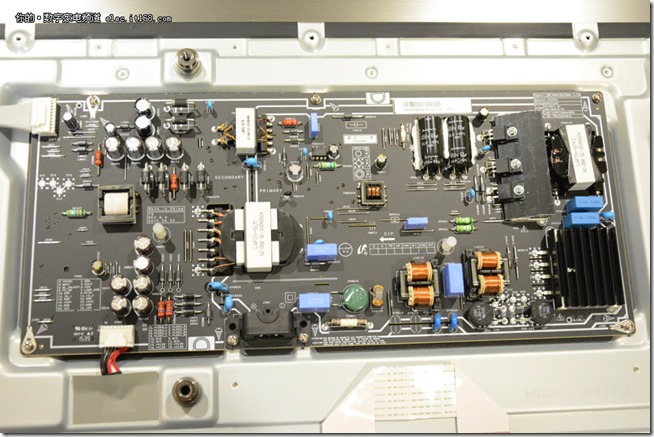

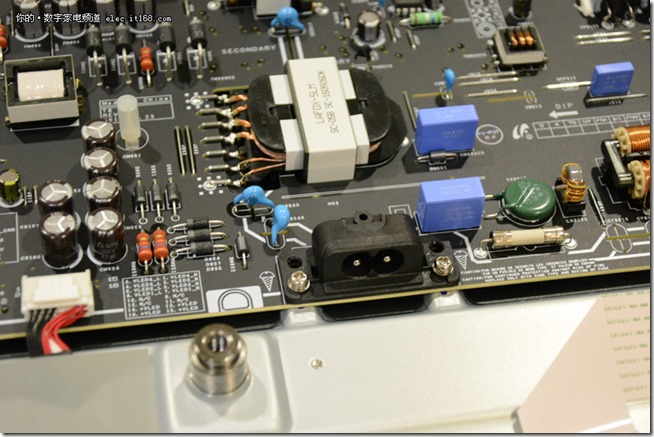

電視的主機版是採用黑色大板設計,上面分散著各種零件。

2015102110291157886

2015102110291371941

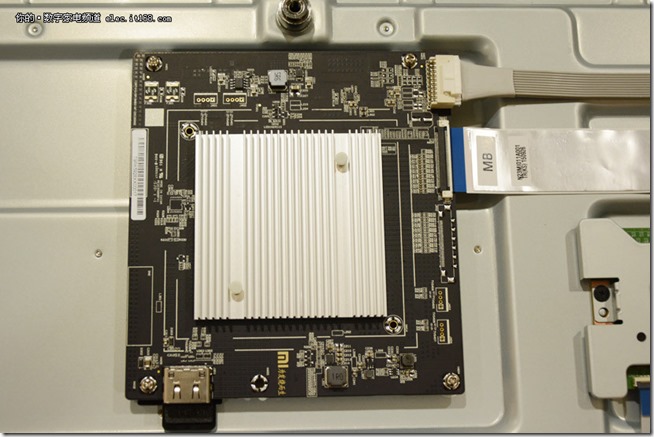

這個部分是圖像處理與訊號輸出部分的電路板,動態圖像補償與區域背光控制也是這邊處理。

2015102110291585999

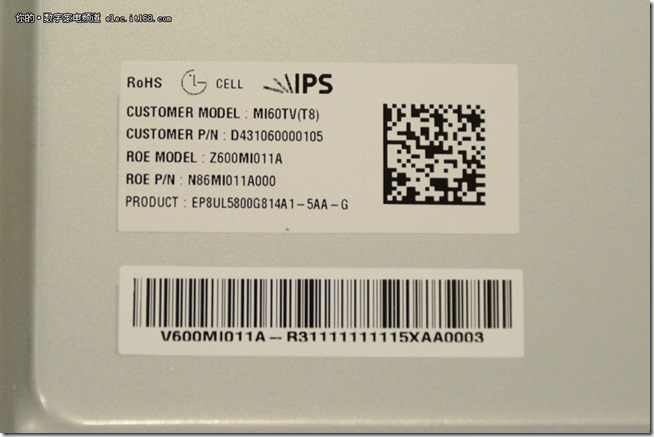

觀看標籤,上面是採用LG Display原廠的60吋IPS廣視角面板,面板的型號為小米特供的MI60TV(T8),而液晶模組是在瑞儀完成的。

2015102110291743806

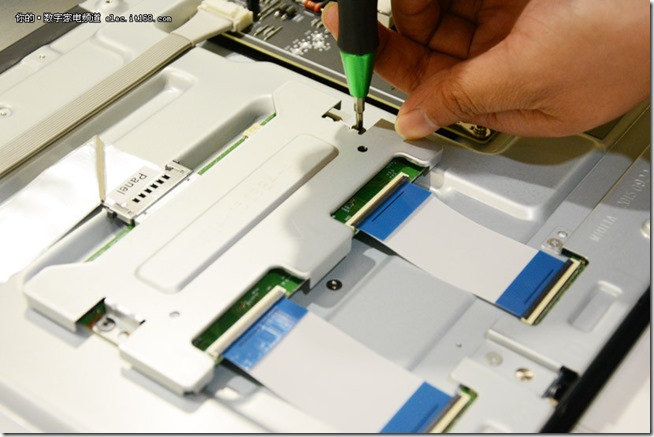

這時候換一隻小的螺絲起子,繼續拆卸液晶模組的控制晶片部分。

2015102110291889114

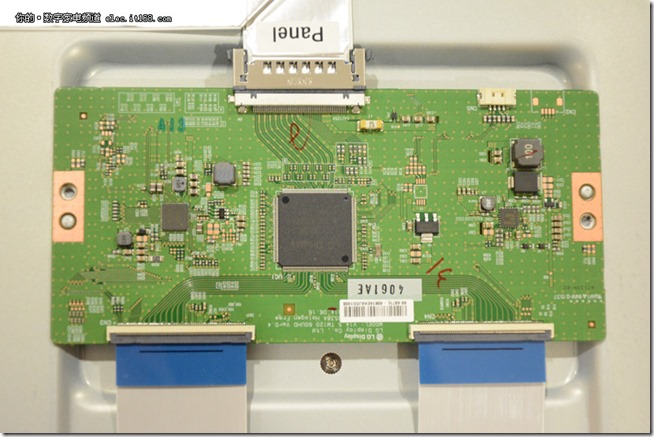

液晶的控制晶片是LGD的原廠晶片。

2015102110291989110

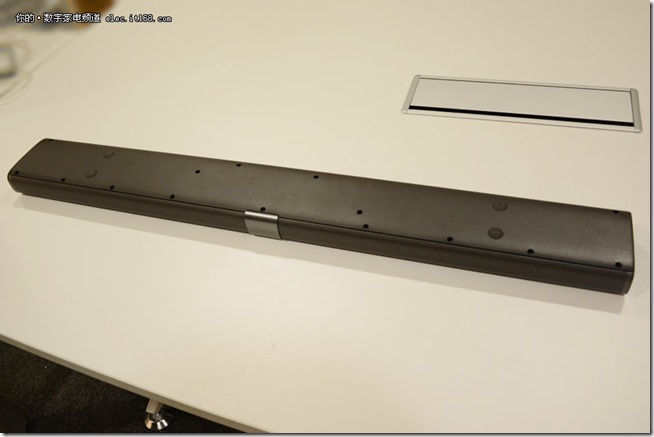

接下來是主機與音響部分的拆解,這兩者都採用全金屬材質打造,螺絲孔都在背面。

2015102110292329724

2015102110292251601

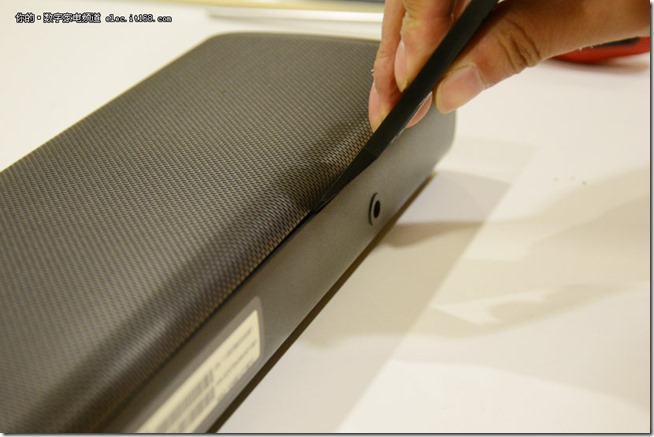

螺絲都拆卸後,因為內部還有卡榫結構,所以要用到鐵片來撬開。

2015102110292606277

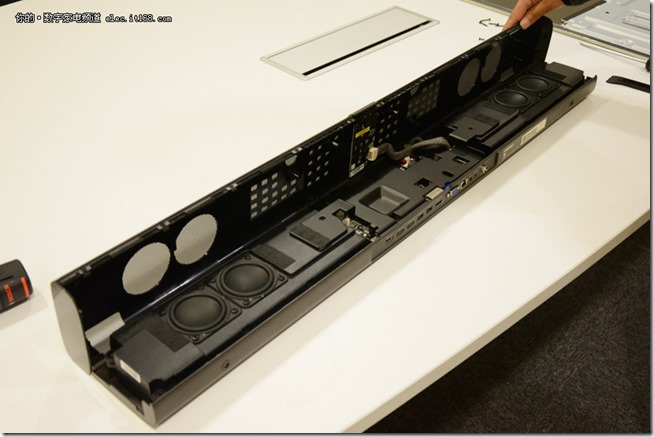

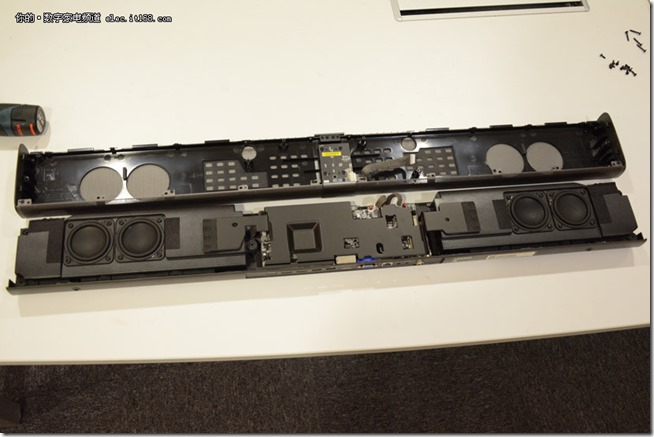

打開主機上蓋的光景,可以看到喇叭分居兩側,中肩部分是主機晶片。

2015102110292732836

2015102110292918767

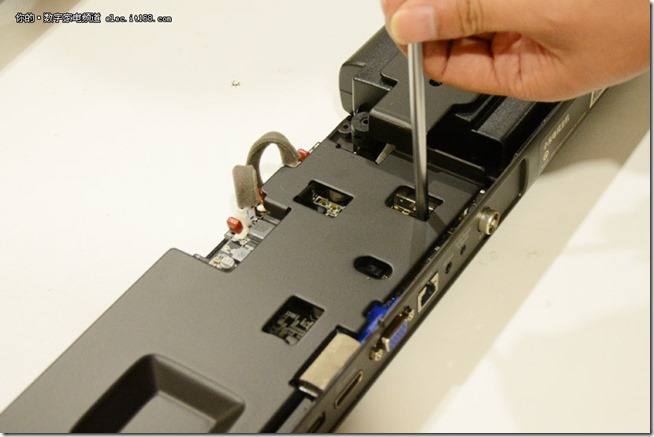

在繼續用螺絲起子拆主機的部分。

2015102110293179696

2015102110293271883

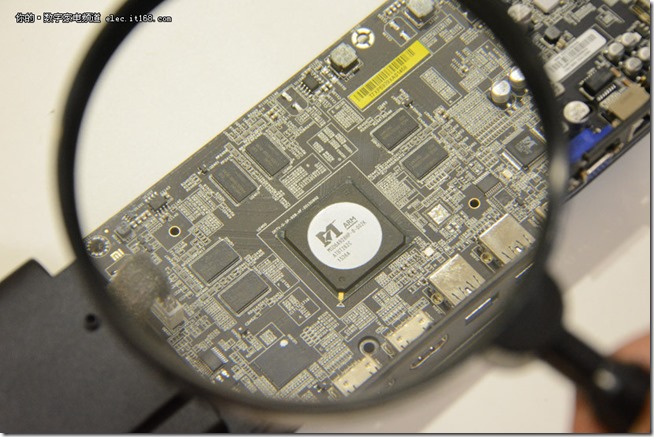

借助放大器來看,其中最大的晶片是MStar 6A928電視處理器,旁邊為三星儲存晶片。

2015102110293417189

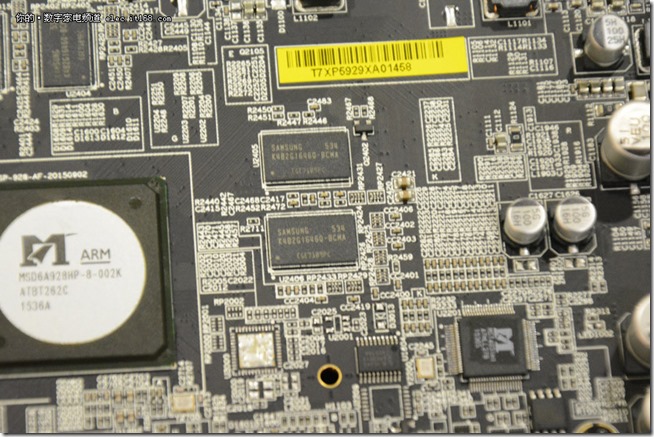

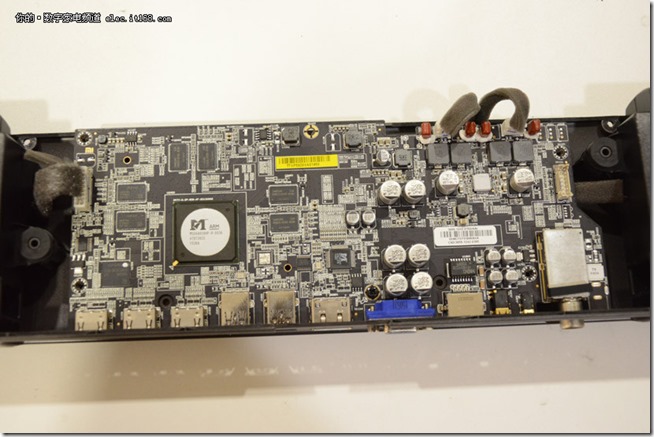

主機板細節的部分

2015102110293556247

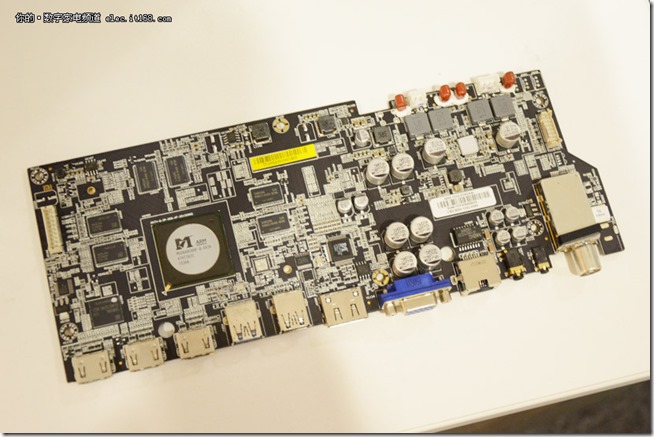

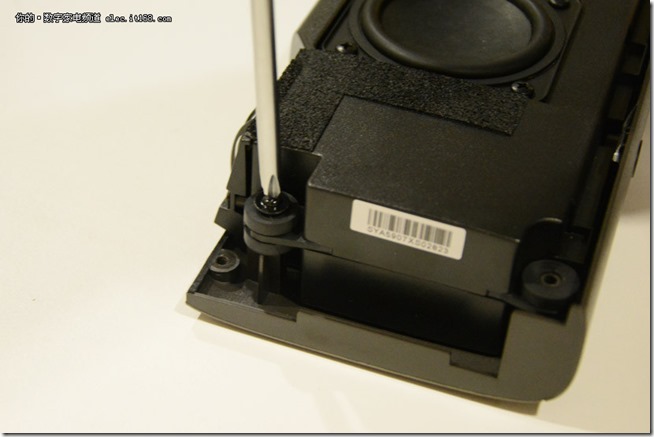

接著拆掉喇叭的部分。這樣就可以完整的取出主機的主機晶片。

2015102110293698433

2015102110293792177

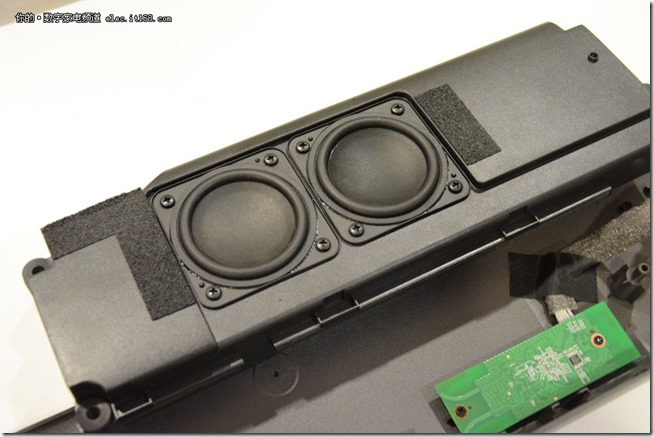

喇叭的部分,是內建4個中低音響揚聲器和2個揚聲器。內建杜比Dolby Audio音效技術,支持虛擬環繞、低音增強、對白增強、自動音量平衡功能

2015102110293889049

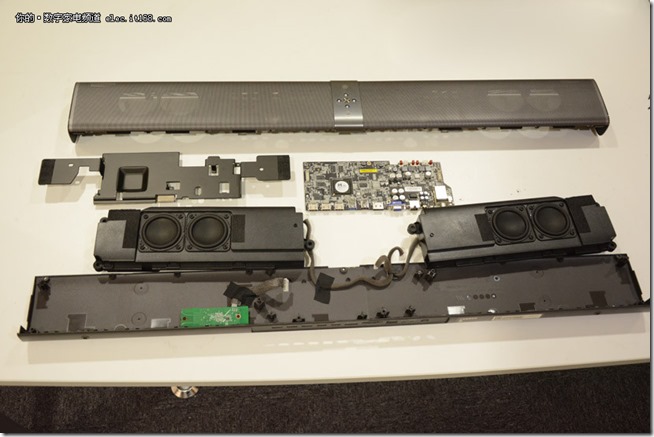

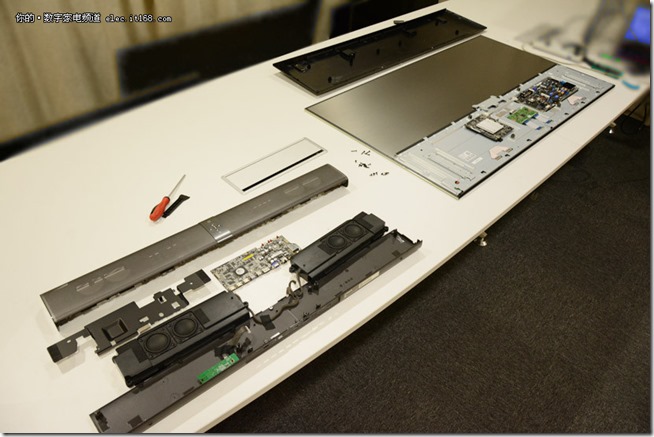

拆解之後,所有的內部內容都在此了。

2015102110294004673

2015102110294165603
↑以上圖片來自《IT168》
