硬的來!3G 版紅米拆機分享

看了紅米的介紹 最超值的小米登台 – 紅米來了 (1) 台灣版開箱 是不是想看些不一樣的?今天阿輝帶大家『來硬的』,將大家喜愛、期待的紅米機『拆開來』,真真正正無碼露出(?)脫光光給大家看。

(本篇相片都為阿輝自行與處理,盜用必究,所有圖片點選都有完整大圖可參考)

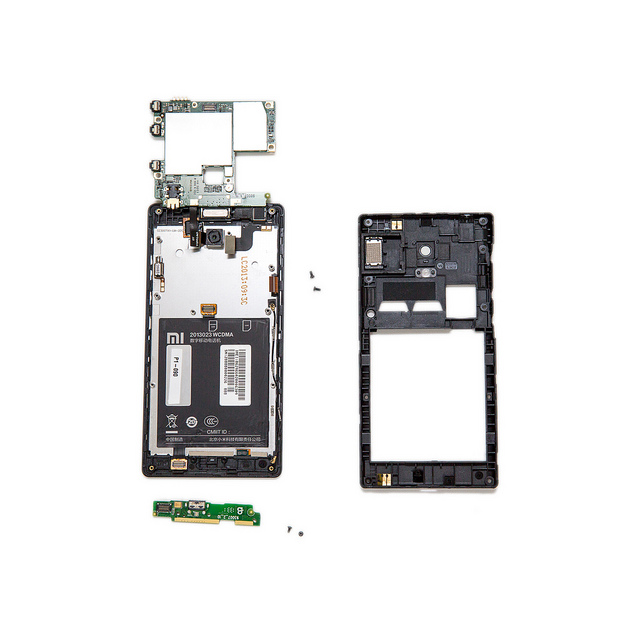

其實相比 iPhone 系列 ,紅米真是好拆多了,紅米採用螺絲與卡榫混合的固定方式,大致上只需要一把小型的十字螺絲起子,多加上巧手或是輔助工具 (阿輝偏愛金屬匹克),就可以拆開紅米手機,紅米採用的是台灣的 MTK 解決方案,主機板基本上集中於上半部,機器尾端則有另外一小片電路板負責觸控按鈕與電源輸入,注意看的話可以看到後殼上還有喇叭零件在上面。

20131207_002

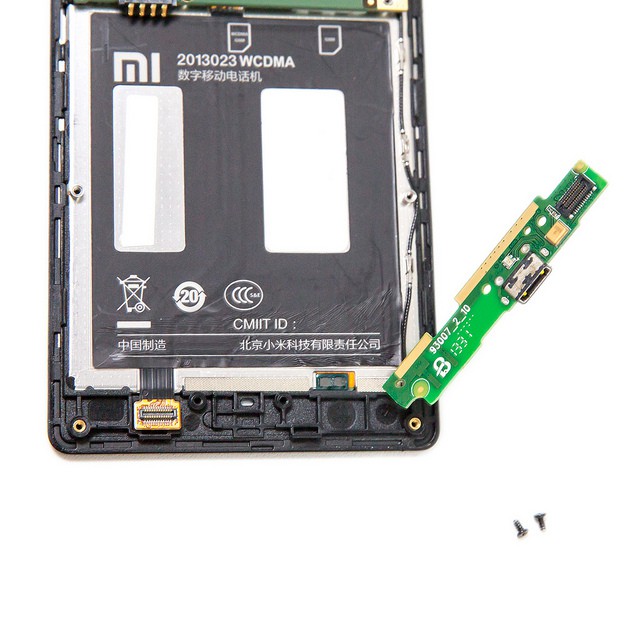

下方的小電路板負責觸控按鈕訊號連接與 MicroUSB 電路,紅米並沒有觸控按鍵的背光燈由此也可以看到乾淨的電路板,另外此電路板與主電路板則是透過一旁的 IPEX 端子線作為傳輸線路。

20131207_003

20131207_004



主機板特寫,眼尖的話也可以看到主機板上有白色圓形的貼紙,大家可能猜得出來了吧! 就是入水變色貼紙,用來作為進水與否的判斷依據。

一些技術資訊:

  • MTK6589T 四核心 1.5GHZ 處理器
  • SAMAUNG Ram + Rom 整合晶片
  • 內建陀螺儀晶片
  • FT5316 觸控控制晶片
  • MTK MT6320TA 電源控制晶片

20131207_005

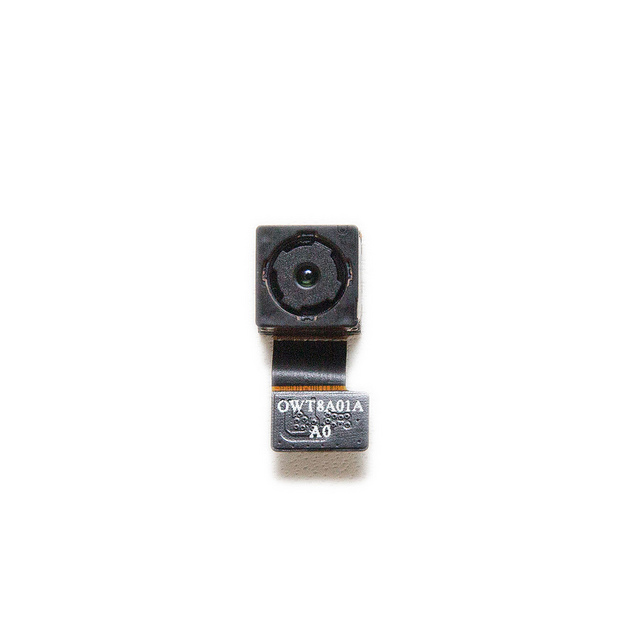

紅米使用的 f2.2 光圈、800 萬象素的相機元件,說真的阿輝對於一台  3999 的紅米機,拍照效果這麼好,原因真的是完全無法理解,目前 7000 以下的手機相機大概沒有贏紅米的。

20131207_006



最後提醒大家,拆解機器破壞原廠易碎貼紙會喪失保固,並有可能造成損壞,阿輝有練過,好孩子不要學
