中國網友把小米空氣淨化器 2 改裝成 “ITX 電腦主機”,還真的成功

真的是有愛才會想到這方法。前陣子一位 samyujie3014 的中國網友,於百度貼吧上分享自己把小米空氣淨化器 2 改裝成 ITX 電腦主機的圖片,不僅主機板完美的放入內部空間,就連顯示卡、電源供應器都沒問題,更棒的是小米空氣淨化器本身就有一顆不小的風扇,還能拿來幫忙散熱,他更用 “小米空氣淨化器 2 裝 ITX 居然這麼完美” 來形容。

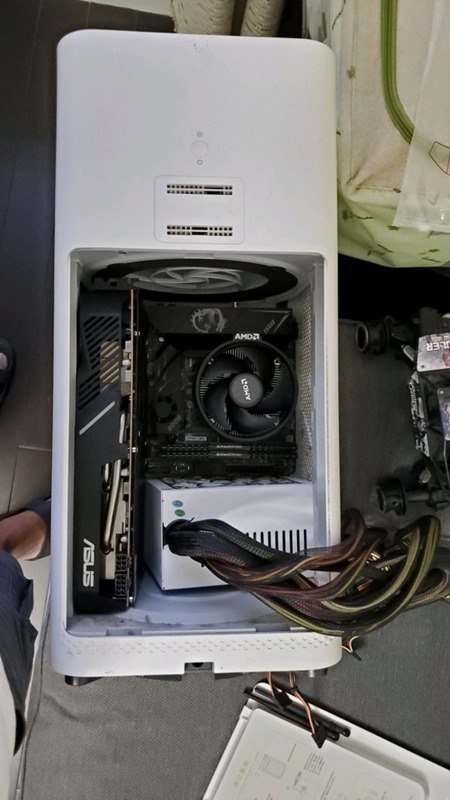

cb612ad162d9f2d382c27ababeec8a136227cc2e

中國網友把小米空氣淨化器 2 改裝成 “ITX 電腦主機”

samyujie3014 表示,小米空氣淨化器 2 是一台可以改造完美 ITX 主機的產品,很多東西都是現成的,像是風扇、散熱風道都已經設計好,開關鍵、重新開機 Reset 電源燈、HDD 燈也都有,還有電源線也是現成的。

當然,這些東西都跟 ITX 主機板連接在一起,勢必要花上一些研究和測試。

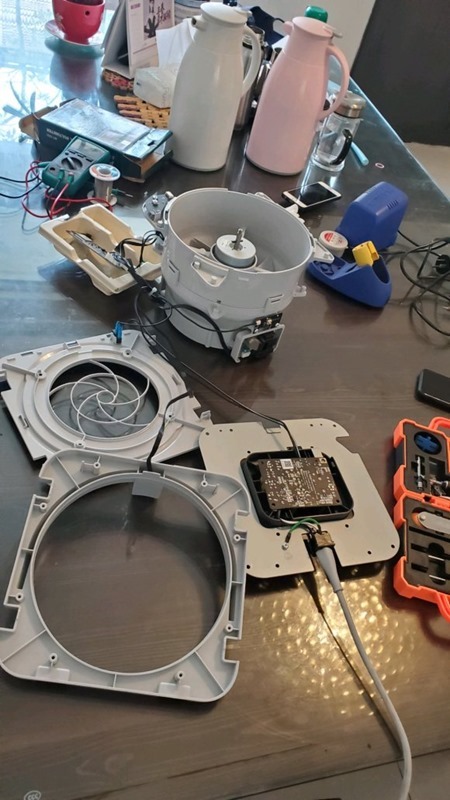

首先,他先解決使用同一個鍵來啟動空氣淨化器和電腦,最好的方法是把控制直接交給主機板,但這有一些風險在,他嘗先試利用小米的開門停機機制來控制風扇:
856fc6cd7b899e5171308e4155a7d933c9950dba

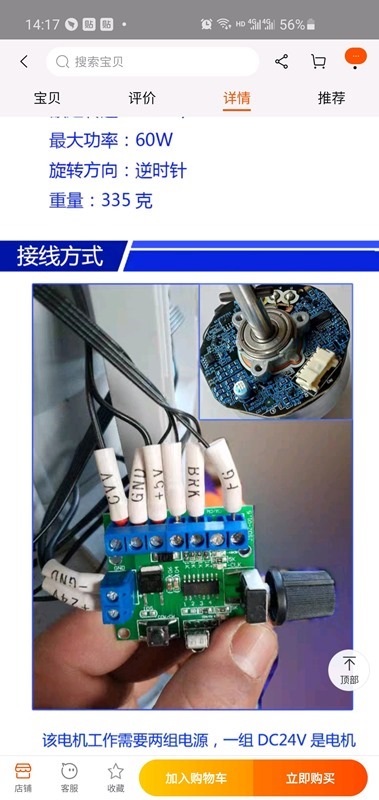

不過很可惜宣告失敗,改從淘寶上購買這樣的電路:
dbf52c338744ebf8f848d26acef9d72a6159a7c4

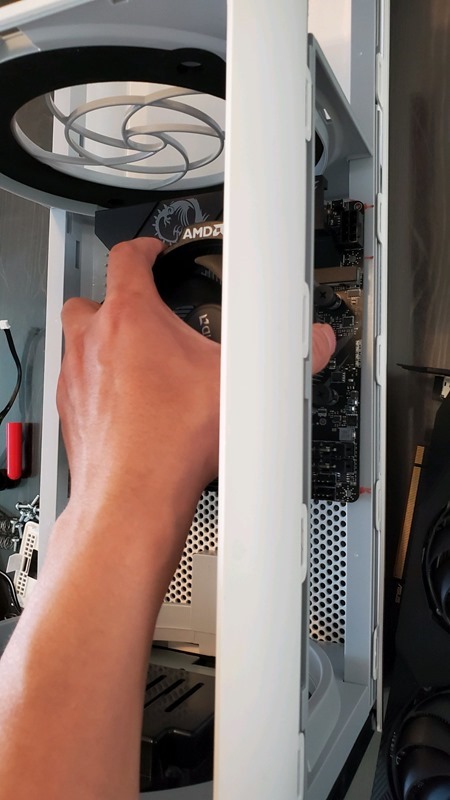

等待收貨的過程中,他也將各個主要零件放入空氣淨化器內部,沒想到非常完美:
958ab5cad1c8a78687d4f95b7009c93d71cf507a

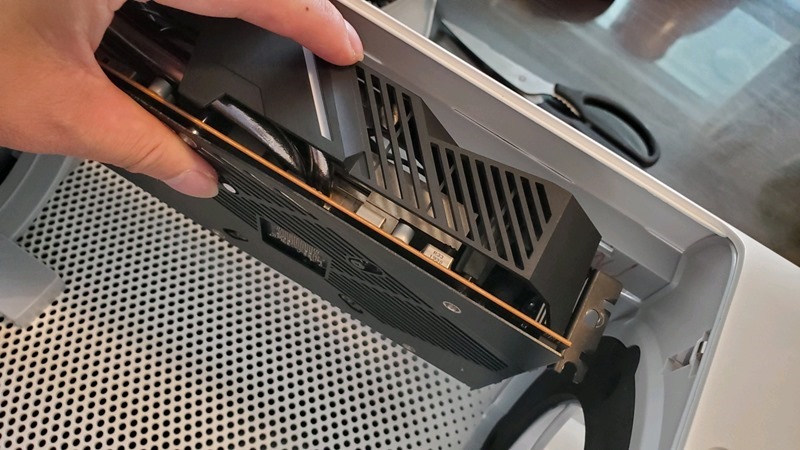

不過會需要幾根鋁合金製作成支架:
1ddef11373f08202d96c226a5cfbfbedaa641b7a

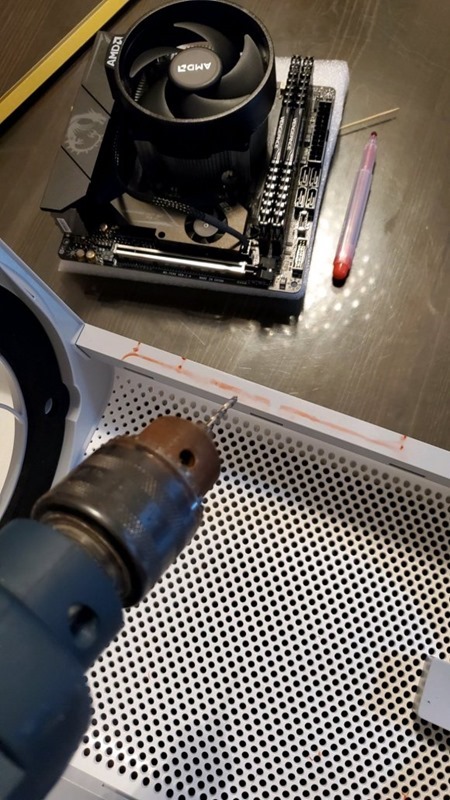

接下來就開始動工,可以看到他還用紅筆畫上需要進行改裝的位置,由此可見他應該過去應該曾製作過不少類似東西:
65f7a535e5dde7118444f9a3b0efce1b9c166162

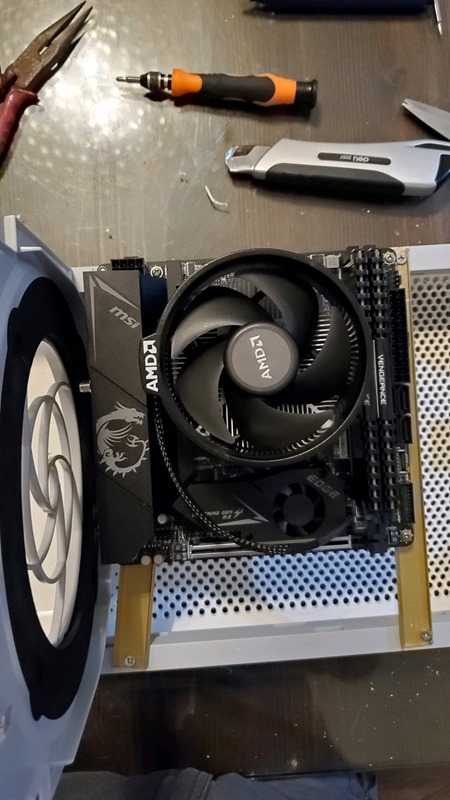

陸陸續續把所有電腦硬體都放上並固定:
1da17982b2b7d0a2f6e9a1c8dcef76094a369add

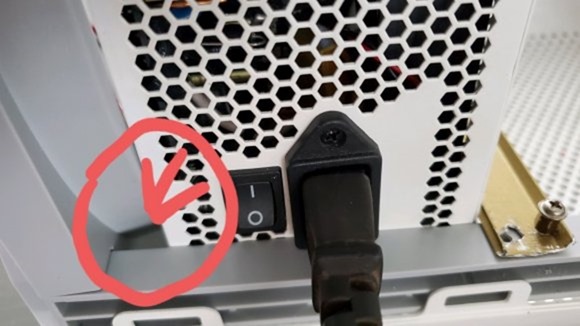

不過在電源供應器部分有碰到一些問題,他提到「電源線是沒法插了,改以散熱孔走 3 跟軟線,從左側這個空隙穿過去,然後街道小米電源板上的 220v 上」:
7f693e178a82b901ca8b6b66648da9773812efd3

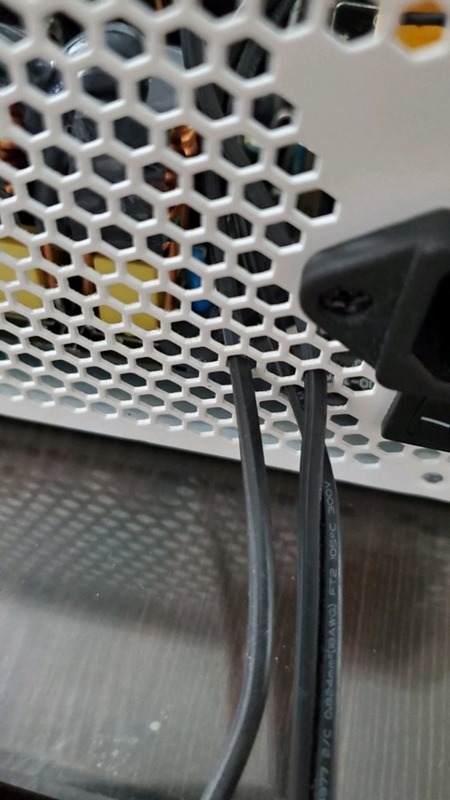

如下圖所示,自行焊接完成:
315e19dbb6fd526688a99741bc18972bd507367e

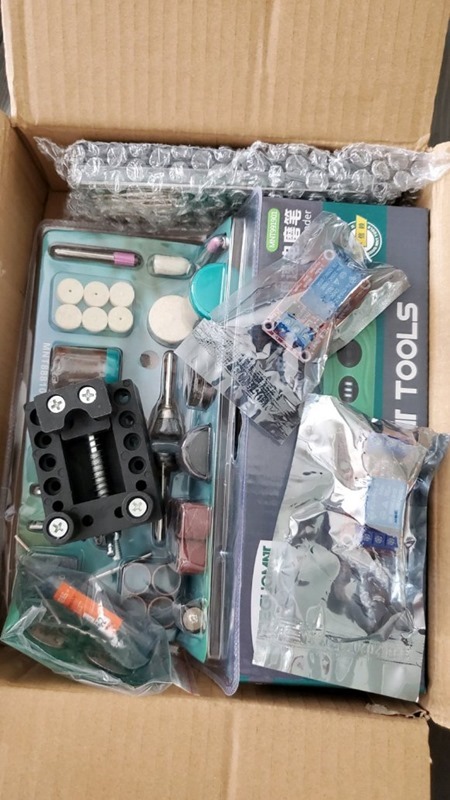

隨後終於收到訂購的電路和工具:
86440f2eb9389b50b0964a079235e5dde6116e94

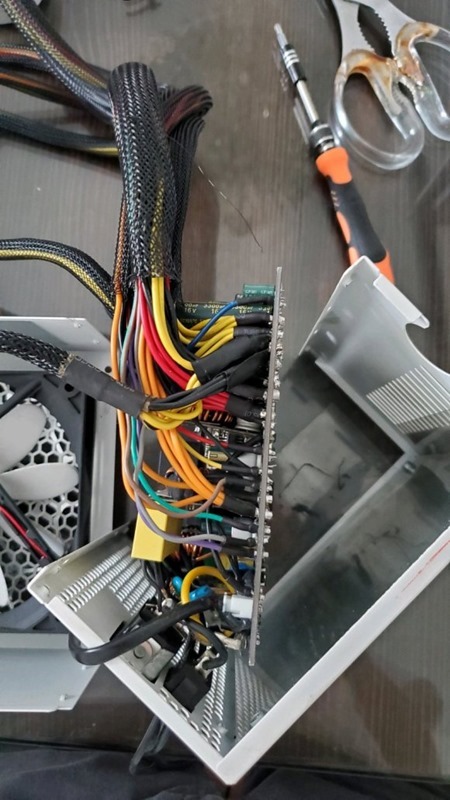

改裝電源:
1ddef11373f082023d36066a5cfbfbedaa641b50

根據他說明,空氣淨化器的馬達是 24V、6 線,而 ATX 電源為 12V,所以需要搞一個升壓模組,用來給電機控制板供電,這可以從前置 USB 接口上面取,pwm 信號接主機風扇的 pwm 信號:
a0ad7343fbf2b2119a01c51bdd8065380dd78ec9

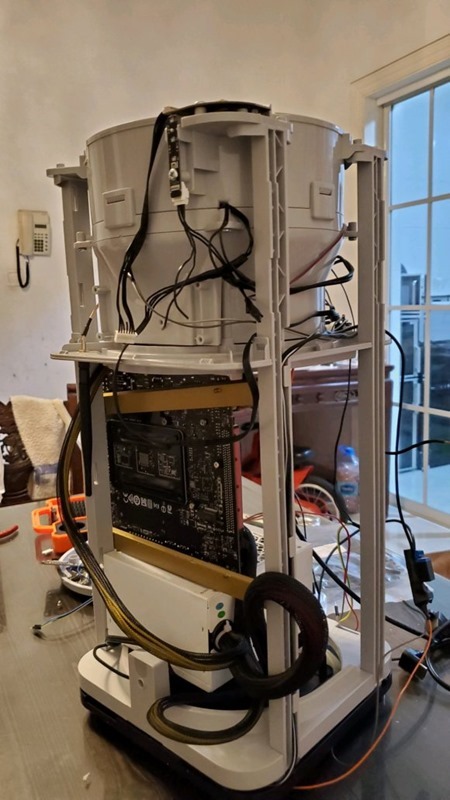

電源部分解決後,就把其於硬體和線路都裝上:
e2f3f0160924ab189086266222fae6cd7a890b6c

最終接上螢幕測試,可以正常開機:
32b3effc1e178a829d13b2f5e103738da877e8ca

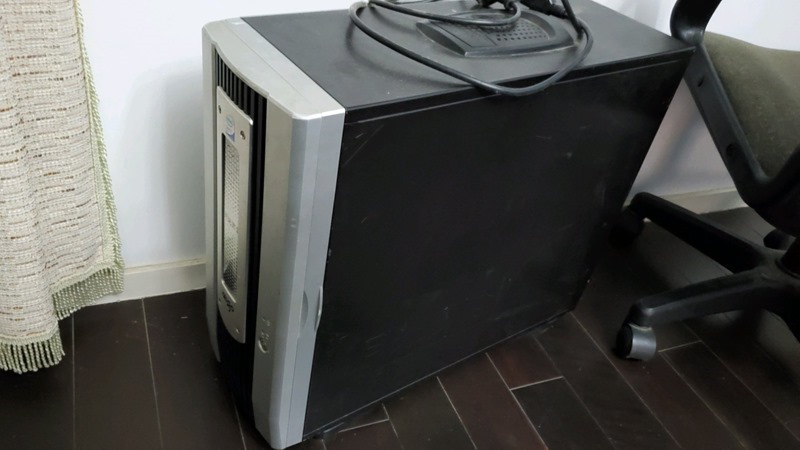

下圖是他原本的主機。他還提到,小米空氣淨化器 2 剛推出時,因為效能比小米 1 差很多而被罵翻,不過機箱部分小米 2 還是比較好,體積小很多,晚上也幾乎沒什麼聲音:
22cdf109b3de9c82184a34da7b81800a18d843ca

從他百度貼吧的文章看下來,可以明顯發現這難度相當高,不僅要改裝內部,還需要懂焊接和電路設計,真的讓人非常佩服阿!有興趣的人可以點我閱讀全部
