電流檢測工具 POWER-Z USB PD高精度測試儀 KT001 、 E-Charging高功率無線充電器檢測儀 開箱

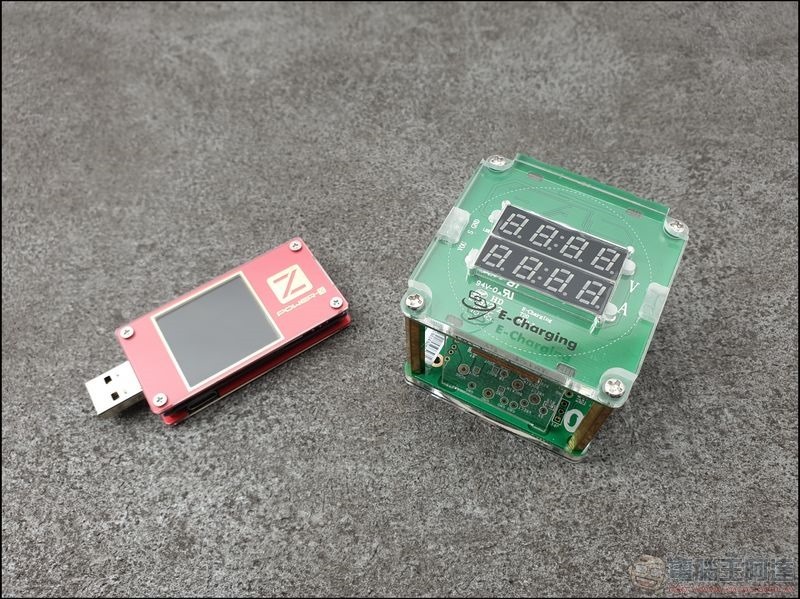

因為工作的關係,我們經常會測試旅充、行動電源、線材…這類產品的電流數值,之前就有網友詢問我們最近有沒有比較推薦測電器,在這邊簡單介紹一下最近比較常使用到的兩個測電器: POWER-Z USB PD高精度測試儀 、 E-Charging高功率無線充電器檢測儀簡單開箱介紹,分別可以用在行動電源、PD規格變壓器、無線充電…等產品的電流測試,如果您也有這類測試需求的話,這兩款可以考慮一下。

20181029_015639

POWER-Z USB PD高精度測試儀 KT001

第一個看到的是由「Power-Z」所推出,支援 USB、TYPE-C 介面與 PD 充電規格的測電儀,這個品牌總共已經推出三款系列產品,這次開的是最新款的 KT001:
E-Charging高功率無線充電器智能檢測儀 - 01

這款產品的代理商是佳美能,我也習慣拿他們家的產品,保固沒問題:
E-Charging高功率無線充電器智能檢測儀 - 02

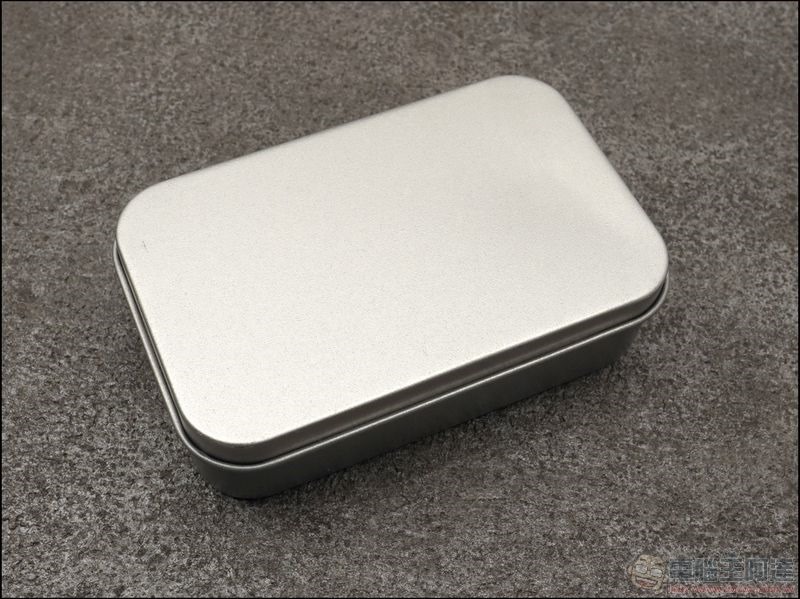

POWER-Z 的產品都會附贈一個精美的鐵盒方便收納攜帶,質感不錯:
E-Charging高功率無線充電器智能檢測儀 - 03

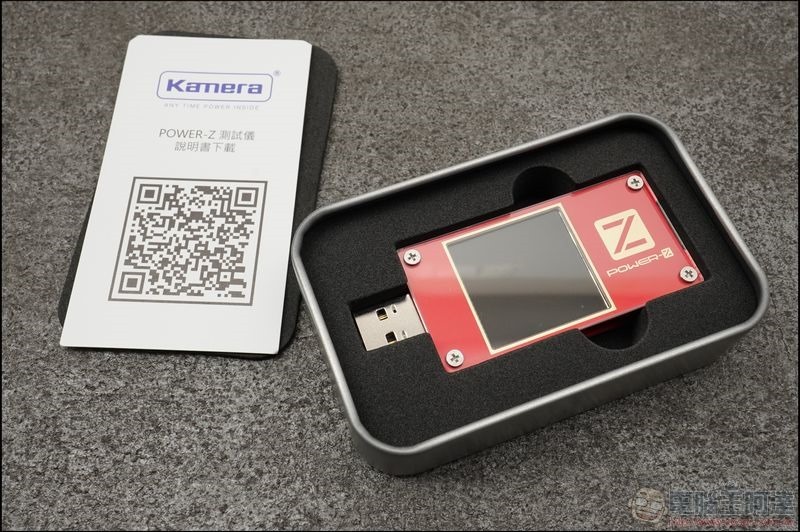

打開,裡面有說明書與 KT001 測試儀,支援 QC3.0、QC2.0、AFC、FCP、PD觸發並具有協議自動檢測功能:
E-Charging高功率無線充電器智能檢測儀 - 04

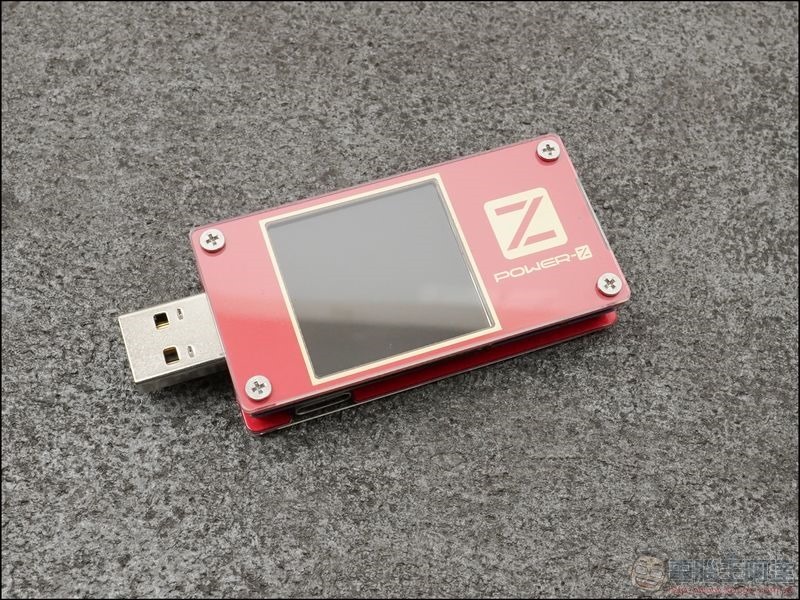

KT001  與其他的測電器最大的差別就是他搭載了一個非常大的 1.44 吋彩色 LED 螢幕,所有數值都可以很輕鬆的閱讀:
E-Charging高功率無線充電器智能檢測儀 - 05

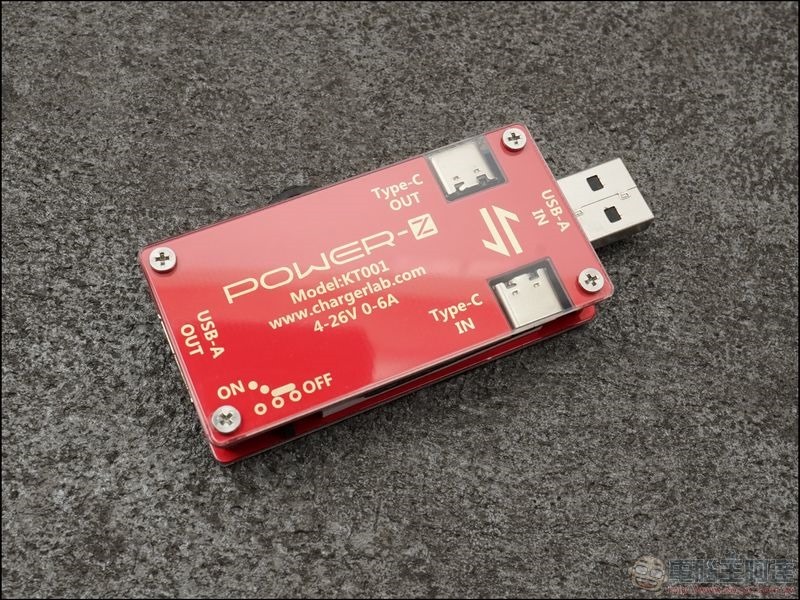

背面特寫,有簡單的連接埠標示,KT001 可支援 4~26V 電壓、最大到 6A 電流,應該可以包含市面上絕大部分的產品:
E-Charging高功率無線充電器智能檢測儀 - 06

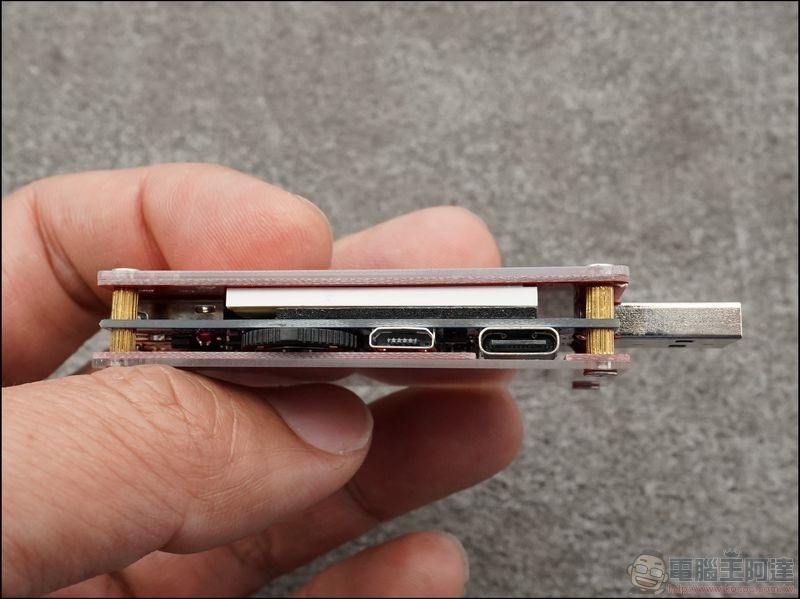

側面有一個可操控介面的轉盤、一組可連接上位機的 Micro USB 連接埠與 TYPE-C 連接埠(測 PD 電流使用):
E-Charging高功率無線充電器智能檢測儀 - 07

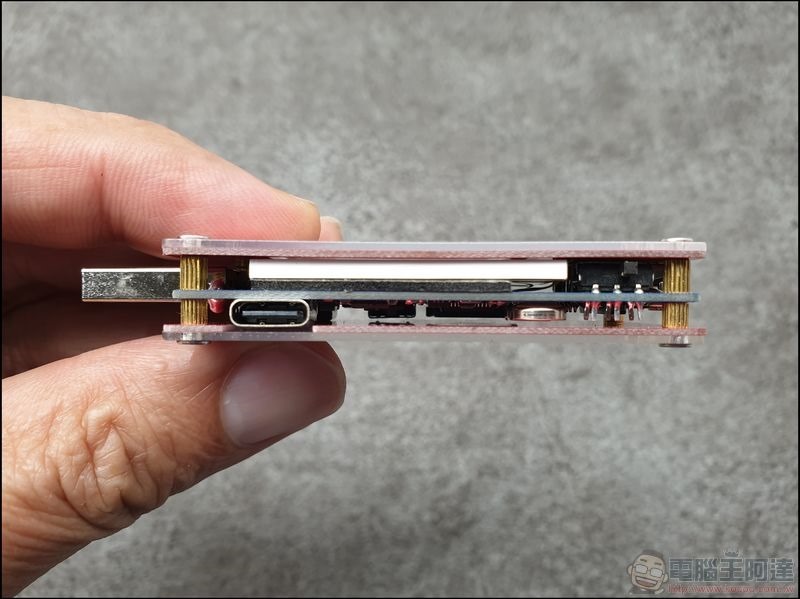

另外一頭則是有另一個 TYPE-C 連接埠:
E-Charging高功率無線充電器智能檢測儀 - 08

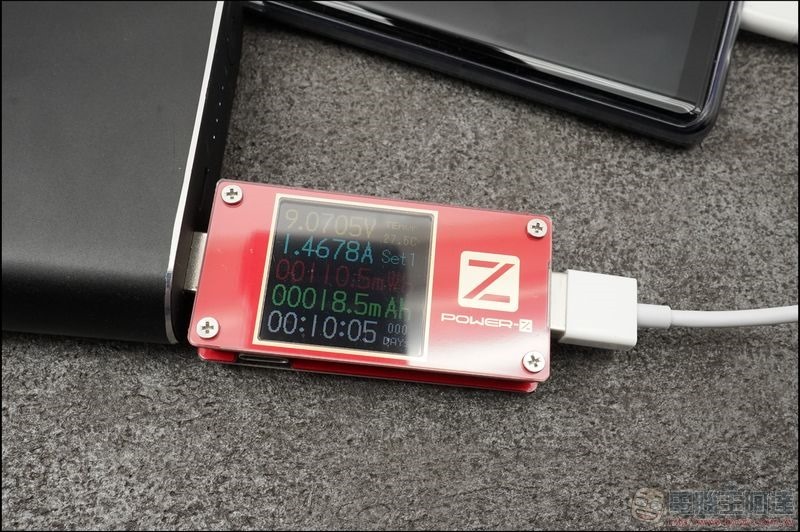

使用方面非常簡單,最基本的電力測量只要連接行動電源或變壓器,再接上傳輸線連接手機或要測試的設備就會顯示目前的充電狀態,如現在連接 Note9 就是以 9V/1.5A 的速度進行充電:
E-Charging高功率無線充電器智能檢測儀 - 09

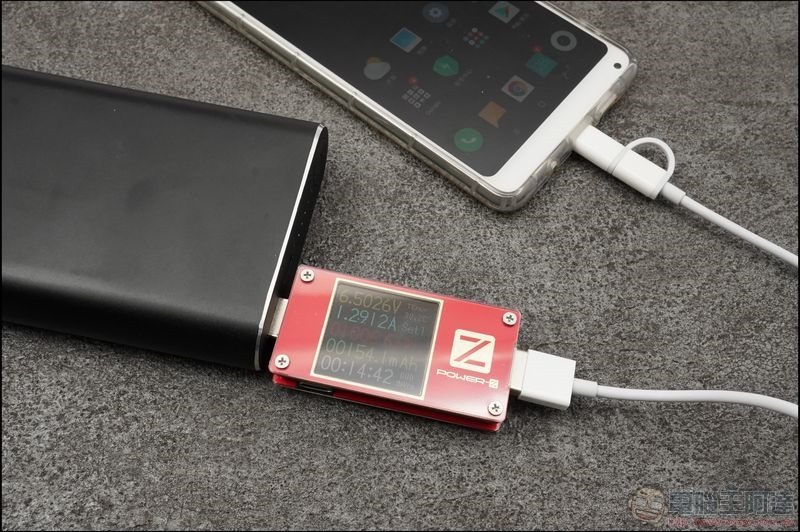

連接不同裝置就會有不一樣的表現,以手機來說充電的速度會因為機型(支不支援快充)、線材(支不支援大電流)、裝置剩餘電量(越接近滿電充電速度越慢)等因素影響,一般都要在比較低電量的狀態下測試會比較精準:
E-Charging高功率無線充電器智能檢測儀 - 10

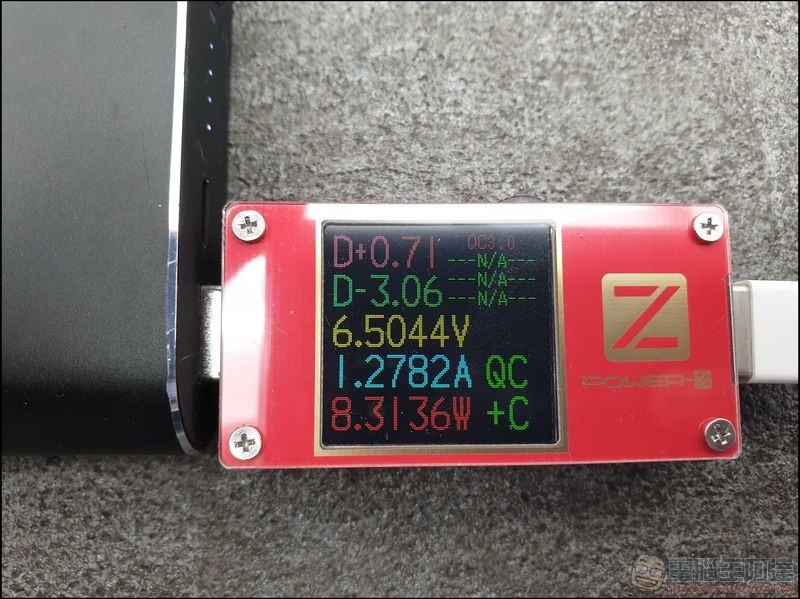

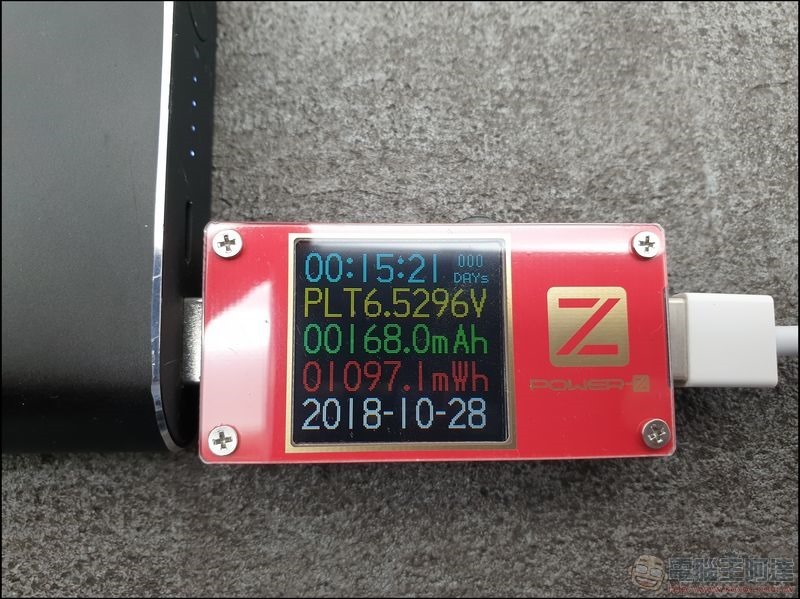

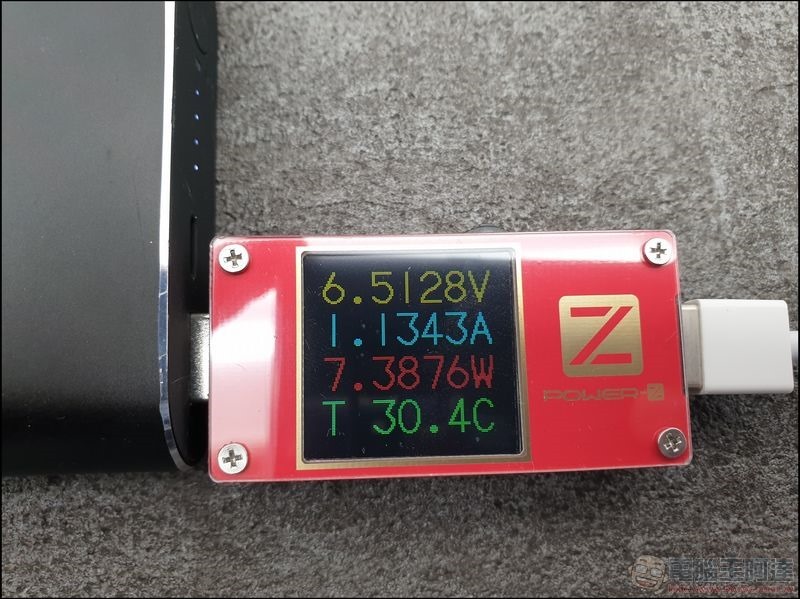

接上電源後畫面會顯示當前的供電狀態,共有五種顯示介面,用上面的撥盤可以左右切換:
E-Charging高功率無線充電器智能檢測儀 - 11

E-Charging高功率無線充電器智能檢測儀 - 12

E-Charging高功率無線充電器智能檢測儀 - 13

E-Charging高功率無線充電器智能檢測儀 - 14

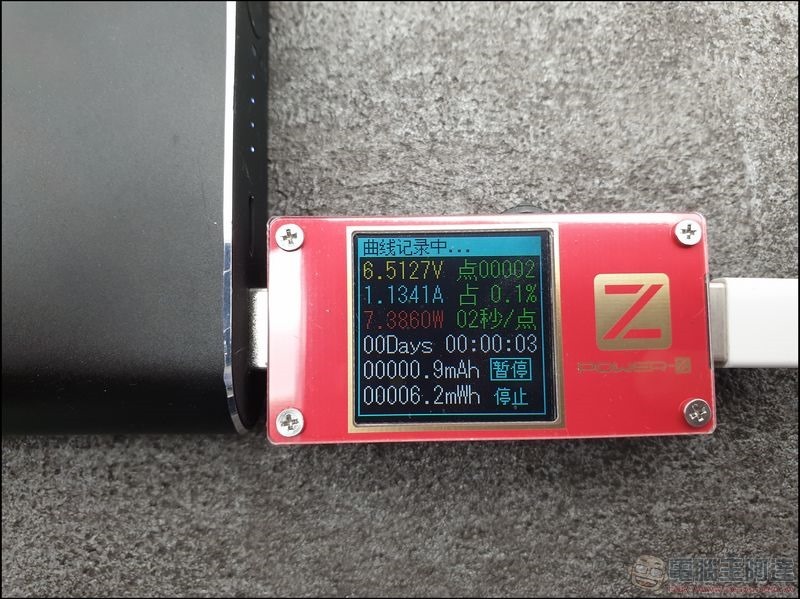

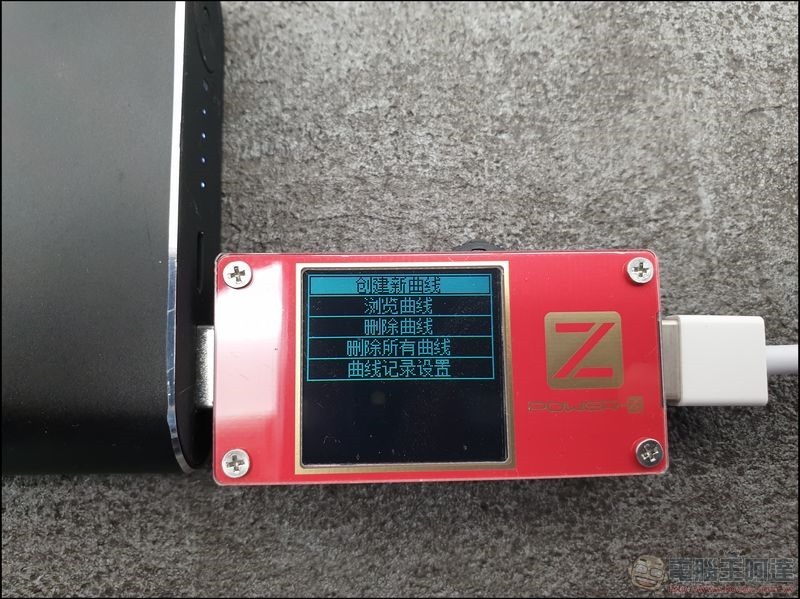

KT001也支援離線數據儲存,可測試放電狀態並製作成線圖進行觀察:
E-Charging高功率無線充電器智能檢測儀 - 15

E-Charging高功率無線充電器智能檢測儀 - 16

它還有一些進階功能,如觸發快充、PD觸發、測試 Apple 傳輸線真假等等功能,有興趣的朋友可以去看看說明書
2018-10-29 01_29_26-POWER-Z USB PD高精度測試儀(KT001)-佳美能官方購物-

此外 KT001 也可以測試 PD(Power Delivery)的供電狀態,Apple 的 MacBook 與現在大部分的 Ultrabook 都支援此模式充電,現在很多手機包括 NINTENDO SWITCH 都是使用 PD 協定,KT001 最方便的就是 USB A 與USB C 介面都能使用,不需重複投資,不過測 TYPE-C 時可能要準備兩條兩端都是 TYPE-C 頭的充電線才能連接:
E-Charging高功率無線充電器智能檢測儀 - 17

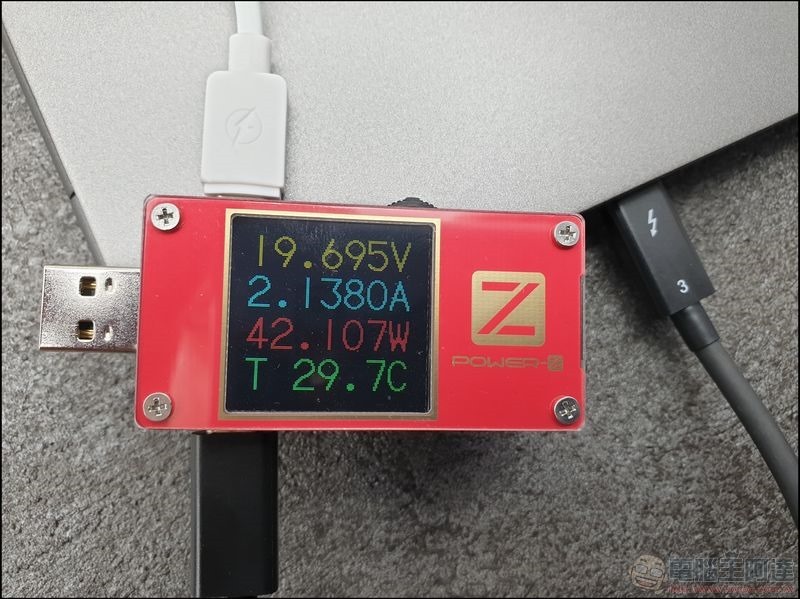

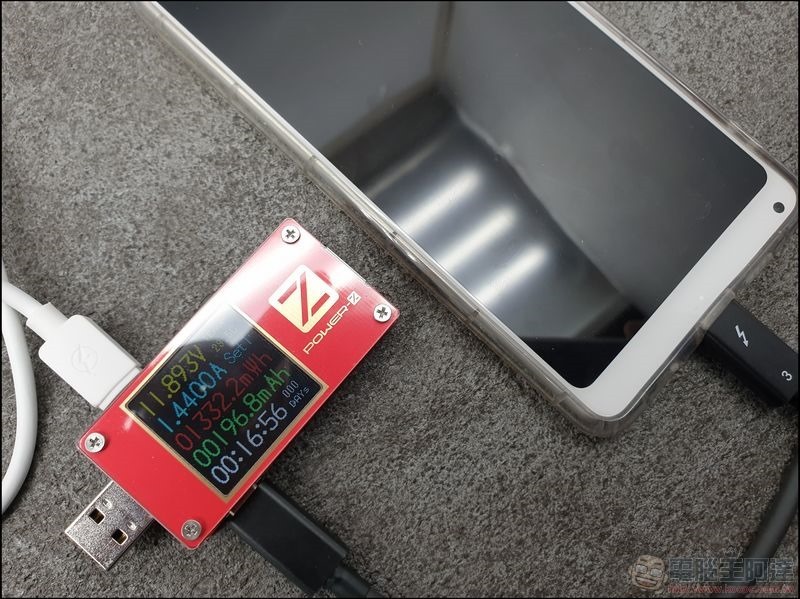

像阿達介紹過的 LG GRAM 就是用 PD 協定就可以充電,以 KT001 測試充電功率為 42.1 W,差不多 45W:
E-Charging高功率無線充電器智能檢測儀 - 18

如果你也有充電/供電方面的測試需求可以入手,官網在這(請點我



E-Charging高功率無線充電器檢測儀

另外這一個是最近才入手的好東西,由於無線充電漸漸成為主流,市面上標榜無線快充的裝置也越來越多,測試無線充電效率的產品也出現啦,就是這款「E-Charging高功率無線充電器檢測儀」:
E-Charging高功率無線充電器智能檢測儀 - 19

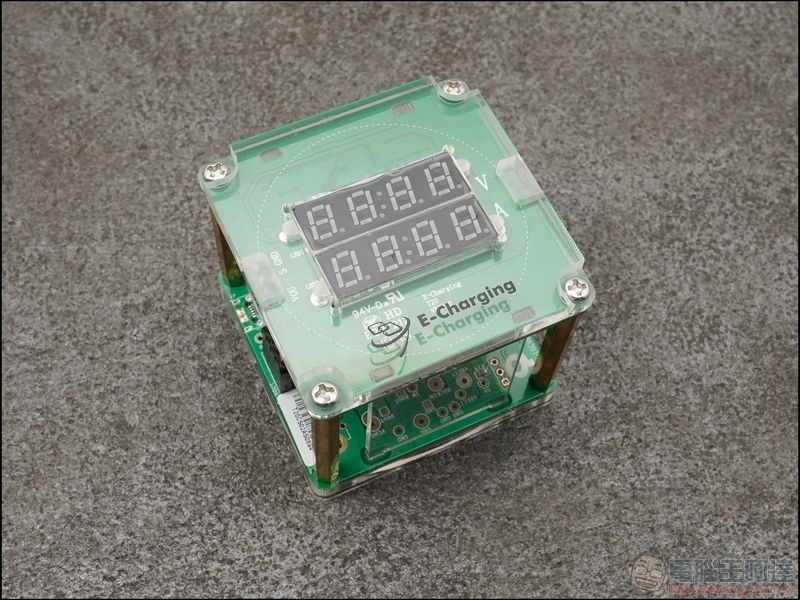

外觀相當簡單,就是標示電壓、電流兩個欄位,支援 WPC 的 QI BPP協定,最大接收功率可到 10W:
E-Charging高功率無線充電器智能檢測儀 - 20

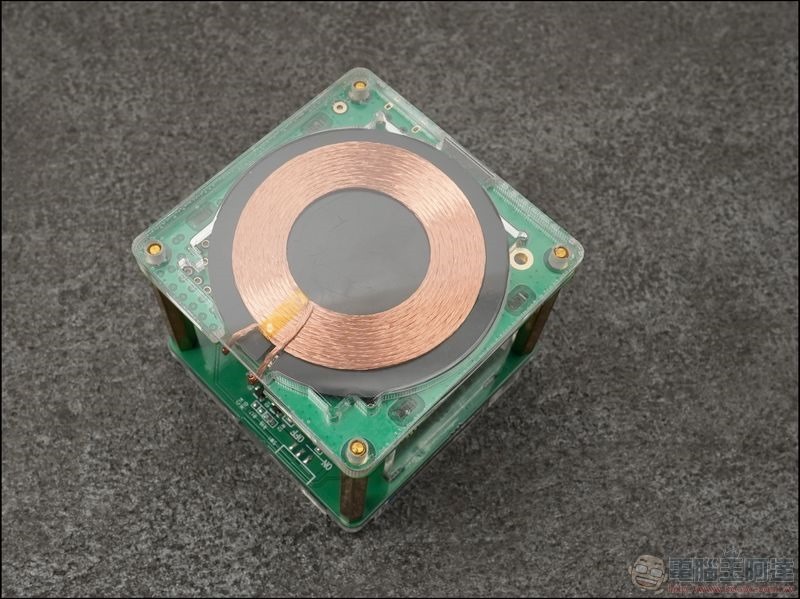

底下則是無線充電用的線圈:
E-Charging高功率無線充電器智能檢測儀 - 21

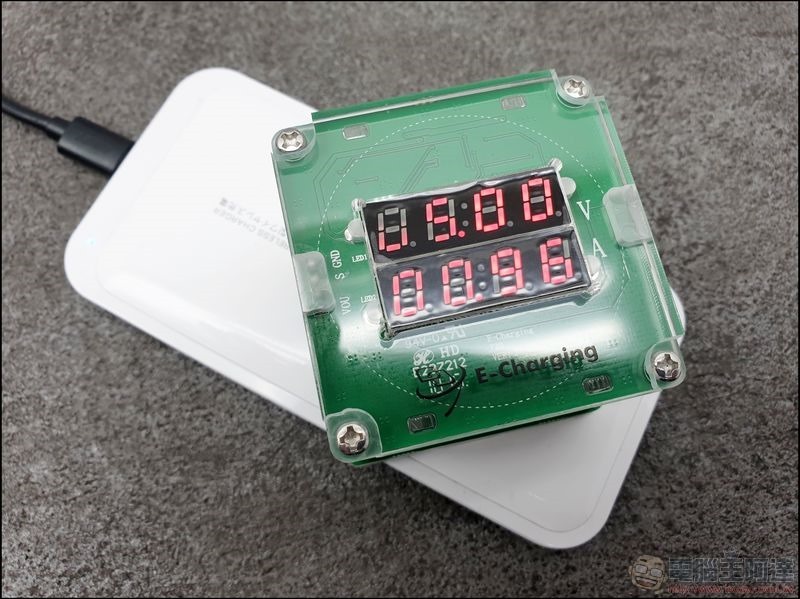

測試時很簡單,將 E-Charging 放上去無線充電盤就可以了,上面就會顯示充電功率,像這款就是 5V/1A ,其實是標準的 QI 無線充電的速度,並不快:
E-Charging高功率無線充電器智能檢測儀 - 22

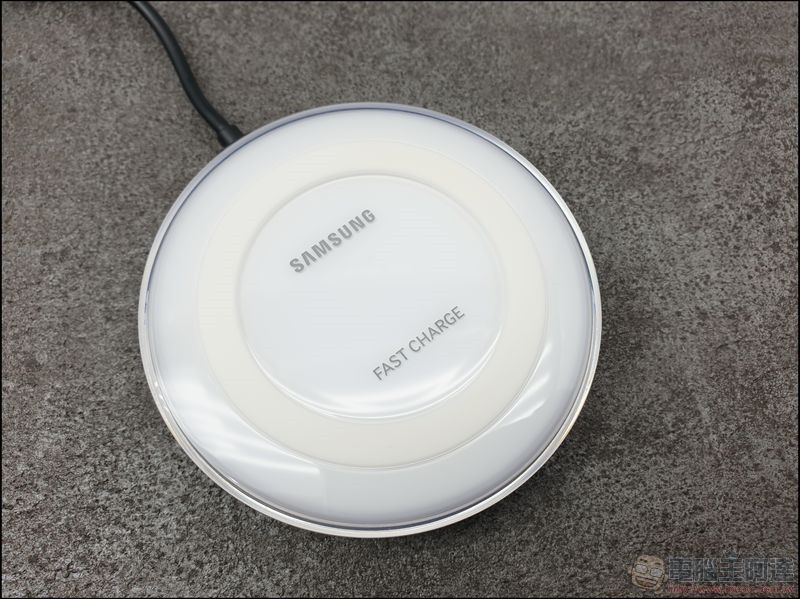

我手上剛好有之前搶購的三星無線閃充拿來測試看看:
E-Charging高功率無線充電器智能檢測儀 - 23

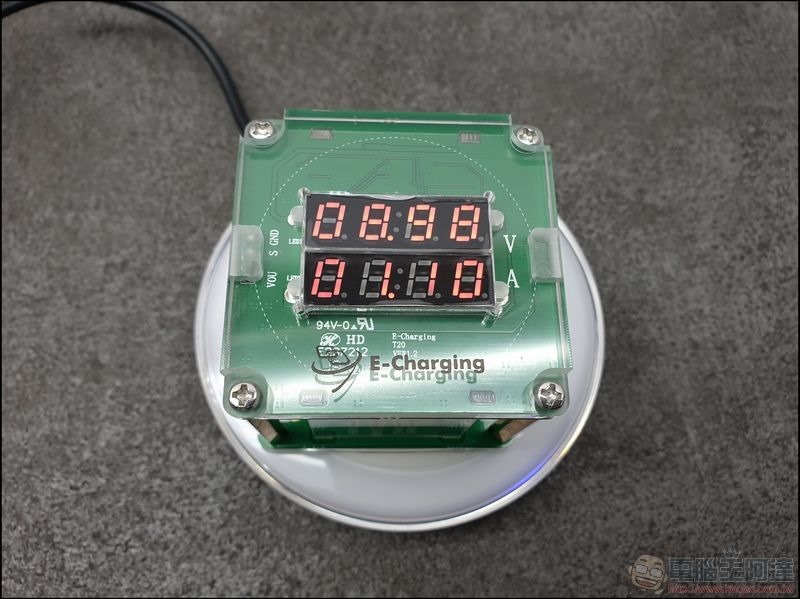

功率顯示 9V/1A ,嗯真的是符合無線快充規格,很好:
E-Charging高功率無線充電器智能檢測儀 - 24

有無線充電測試需求的朋友可以到這邊選購(請點我
