小米8 透明探索版 拆機揭曉:內部構造與標準版完全不同

雖然,台灣目前只能買到小米8 ,還是 6GB+128GB 的單一規格。不過在中國目前的 小米8 透明探索版 推出至今其實也是在市場上一機難求。關於這支外觀相當吸引目光的小米旗艦手機,不只外觀令人好奇、內在更是值得一探究竟。除了上方的「裝飾」,更多人好奇的是為何電池容量縮水了?

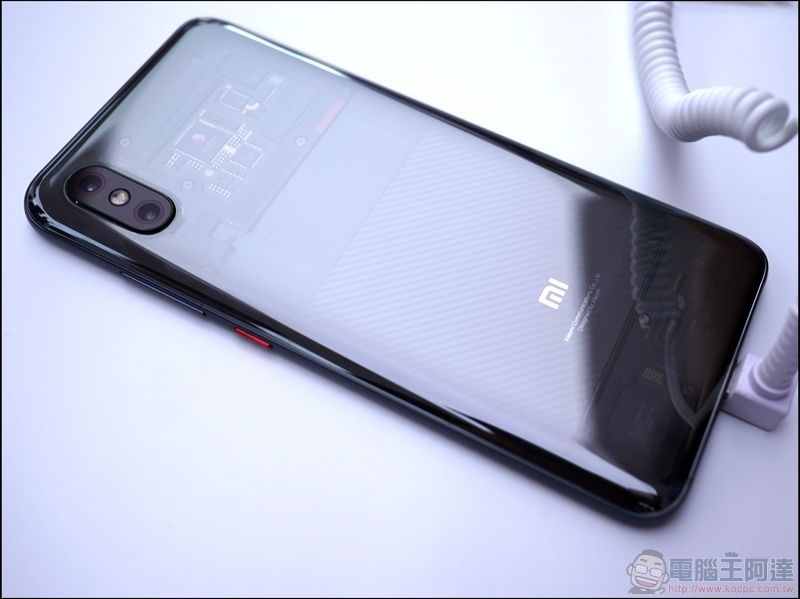

小米8 開箱 動手玩 - 16

小米8 透明探索版 拆機揭曉:內部構造與標準版完全不同

目前在台灣發售的小米8 為 普通版的 6GB+128GB 單一規格,若想複習一下小米8 的資訊,可參考日前電腦王阿達的 小米8 開箱與透明探索版 動手玩與現場直擊 。在中國市場,小米8 還多了「透明探索版」可以選擇,不過還沒辦法買到它的台灣消費者也不用太灰心,因為就連在中國當地這款手機也是很難買到的。(笑)

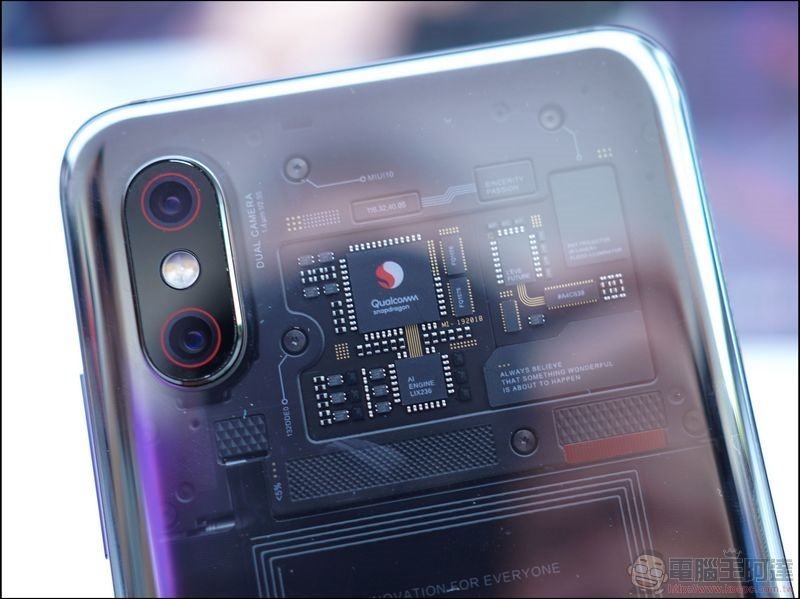

小米8 開箱 動手玩 - 20

當然,在小米日前「於 8 月 8 日的晚上 8 點加碼推出小米8 的 8GB+128GB 版本」,對於追求 8GB RAM 的中國當地消費者,有「透明探索版」以外的選項。
不過即使買不到透明探索版,我們還是可以透過拆機來瞧瞧究竟它隱藏了哪些我們過去不知道的秘密。以下來自中國鳳凰科技的拆機影片。:

玻璃背板

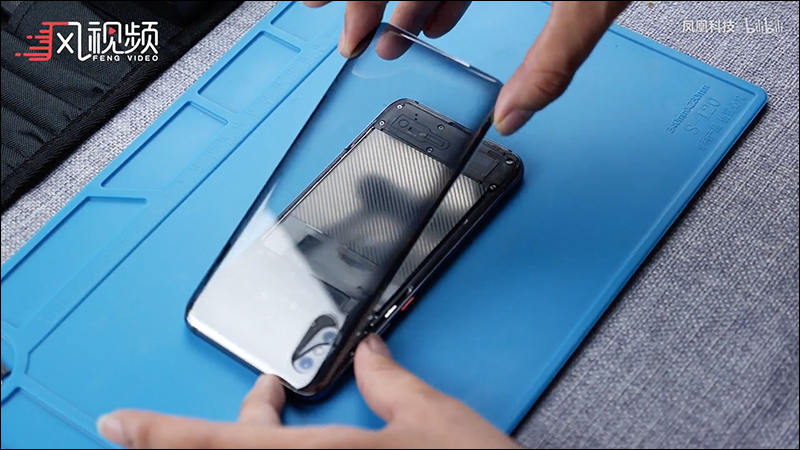

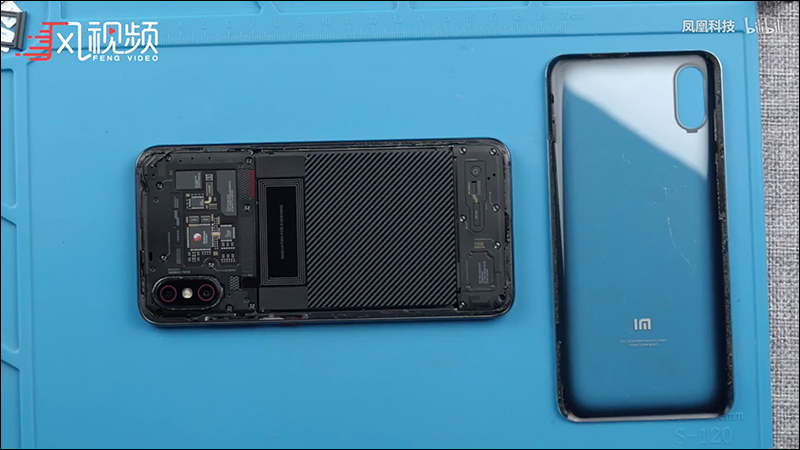

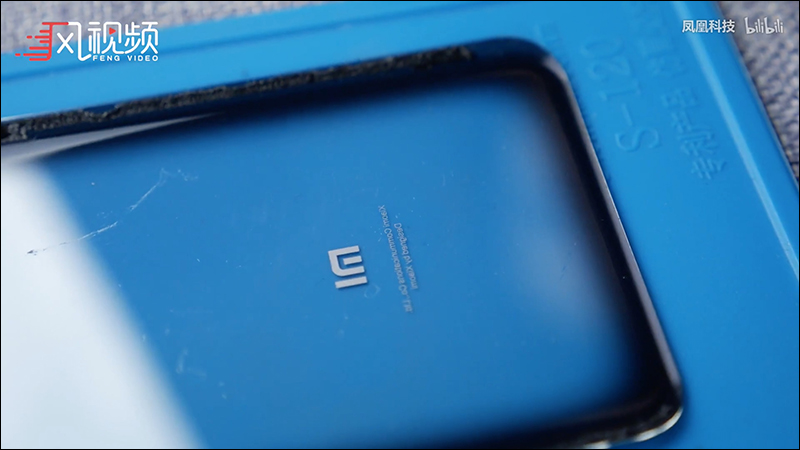

在卸下機身背蓋外層的玻璃背板後,可以發現這片玻璃背板在邊緣處有「暗角」的處理,這個平時或許被眾人忽略的小細節,卻可以大大提升外觀的美觀度,也是讓它機身背蓋看起來更為立體的原因。舉個不相關的例子,這有點類似打鼻影的概念。:

▲圖片來源: 鳳凰科技

▲圖片來源: 鳳凰科技

▲圖片來源: 鳳凰科技

裝飾電路板

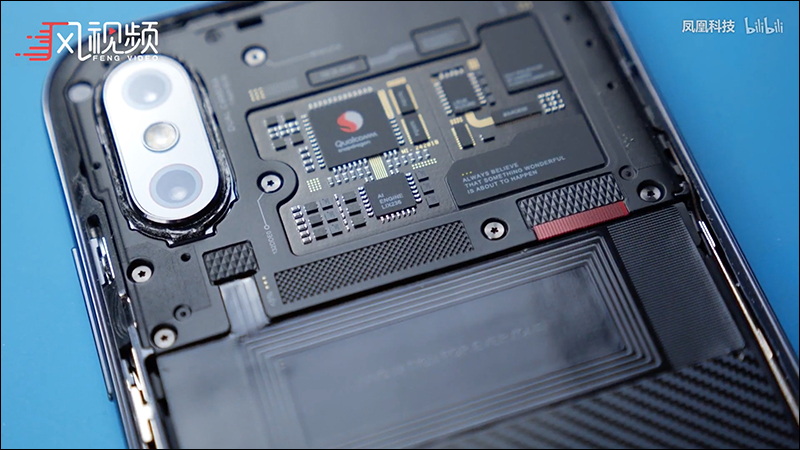

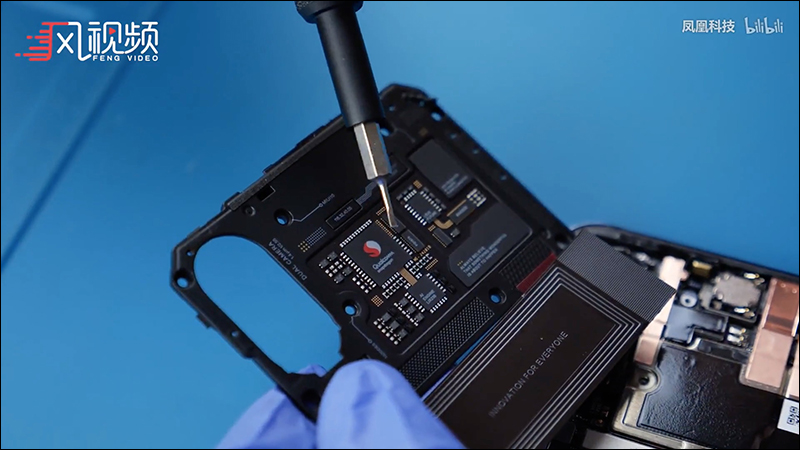

關於這塊裝飾性的電路板,本站日前已有另一篇文章有揭曉,詳情可參考:小米 8 透明探索版 ,關於透明背蓋底下那塊「電路板」的真相 。簡單來說,這塊並非真正的主板,同時 IC 的佈局也沒有和內部其它元件有對應。它確實是一塊銅板材質,上面的電容電阻為真實的部件以經過 SMT 技術封裝在表面,但其餘為塑料佈建應該是塑料材質。:

▲圖片來源: 鳳凰科技

▲圖片來源: 鳳凰科技

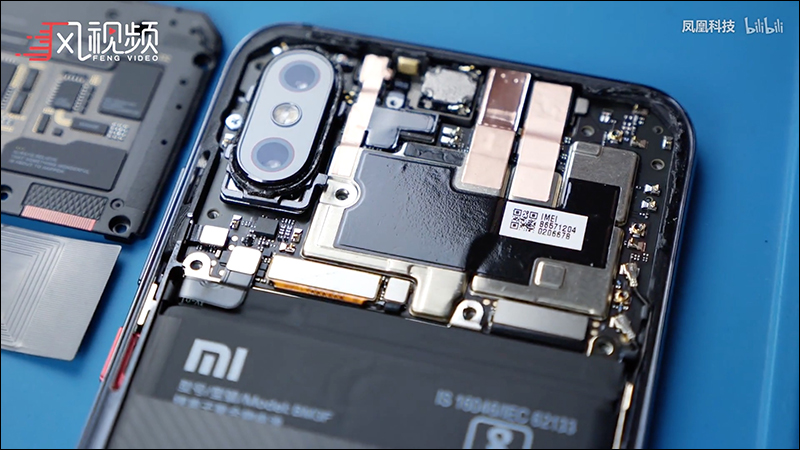

在那塊裝飾電路板下方,可以看到機身結構主板表面的石墨導熱貼、金屬遮罩,但真正的主板還是藏在這面的下方。主電路板、前置鏡頭與 3D 結構光模組之間,有很薄的銅膜連接。:

▲圖片來源: 鳳凰科技

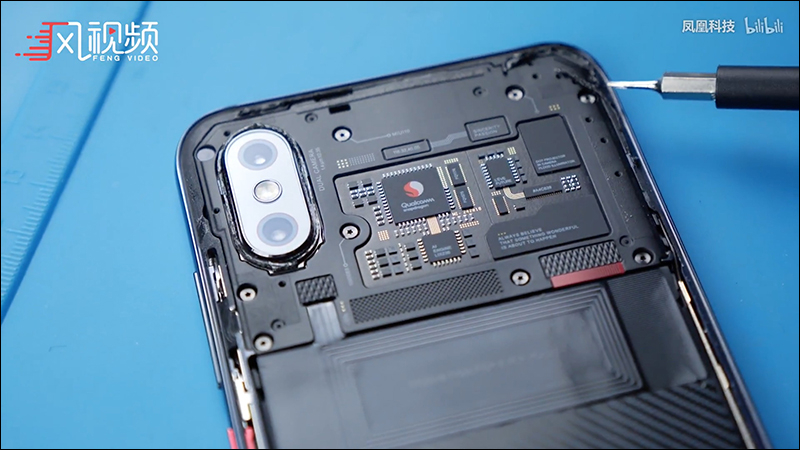

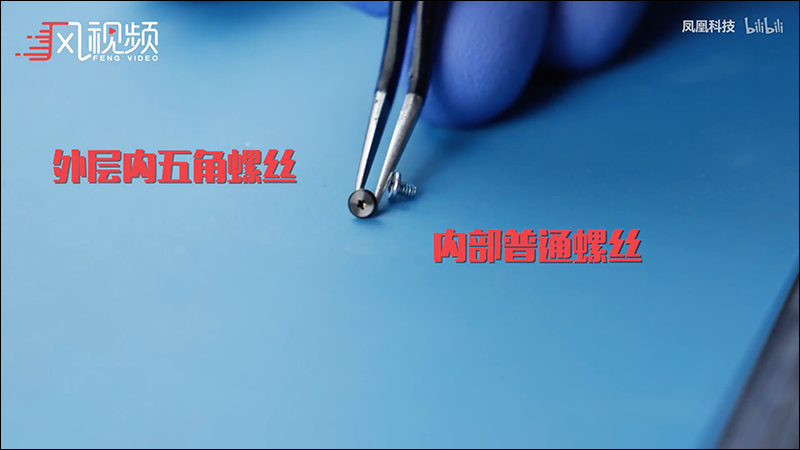

此外,或許是美觀上的考量,拆機時可以發現到在上半部裸露的螺絲有所不同。外層採用的是內五角螺絲,而內部則使用普通的十字螺絲。:

▲圖片來源: 鳳凰科技

▲圖片來源: 鳳凰科技

小米8 透明探索版的 3D 結構光,與 iPhone X 類似、但略有不相同

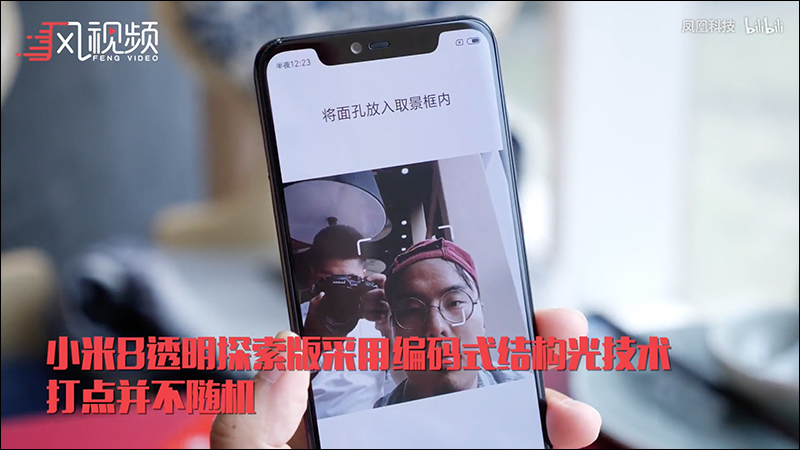

小米8 透明探索版所採用的「邊碼」式結構光,其概念大致上類似將每個投射的斑點連接起來的編碼型光點,少了沒有衍射鏡片的環節、但需要經過運算程序。iPhone X 所採用的則為「散斑」結構光,效率更高、功耗相對更少。不過在小米8 透明探索版的 3D 結構光技術,僅運用在解鎖、及補捉臉部表情的「米萌」動態表情符號。行動支付仍是透過螢幕下指紋辨識技術來實現。:

▲圖片來源: 鳳凰科技

透明探索版內部重新設計過,與普通版完全不同

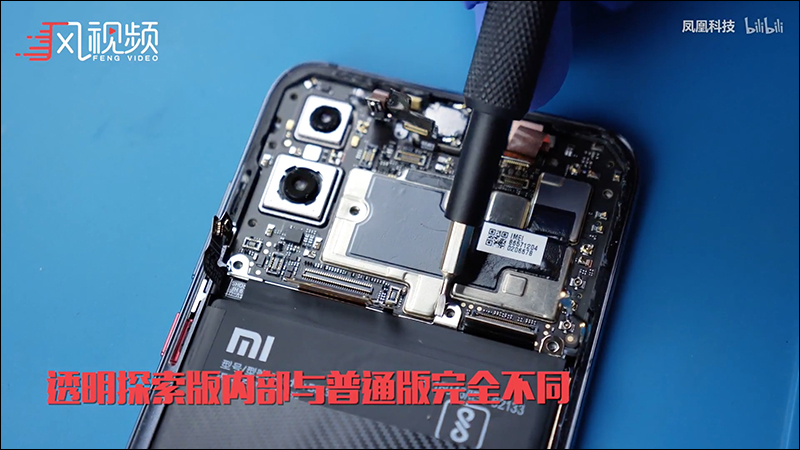

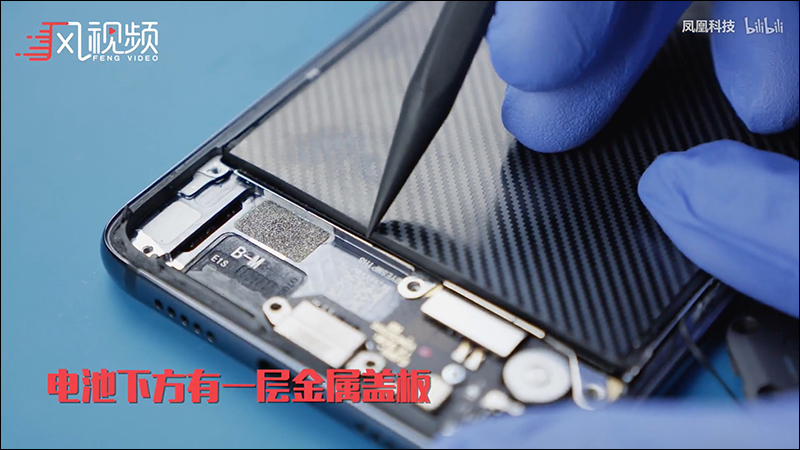

透明探索版縡內部的構造與普通版小米8 有著許多不同,可以看到下圖在電池上方有個金屬蓋板抵住上半部的主板元件。:

▲圖片來源: 鳳凰科技

這塊金屬蓋板佈滿整個電池下方,一直延伸到機身下半部。:

▲圖片來源: 鳳凰科技

電池容量變小的主因?

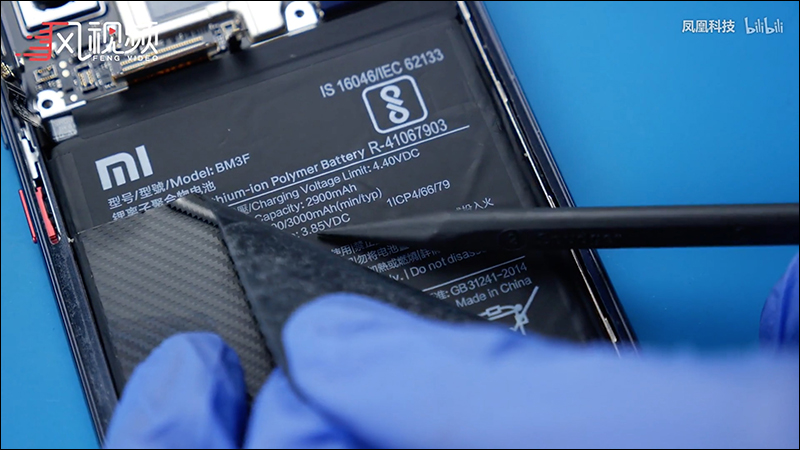

撕下電池表面原本貼附的碳纖維紋路裝飾貼紙,可以看到電池容量資訊。相較於標準版的小米8 ,透明探索版在電池容量縮水 400mAh ,僅有 3,000mAh 。:

▲圖片來源: 鳳凰科技

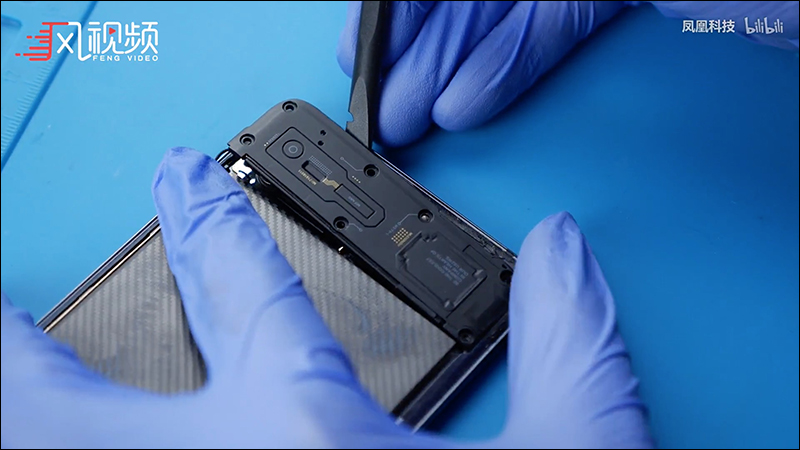

接著卸下電池下方的飾蓋,即將揭曉電池容量縮水原因。:

▲圖片來源: 鳳凰科技

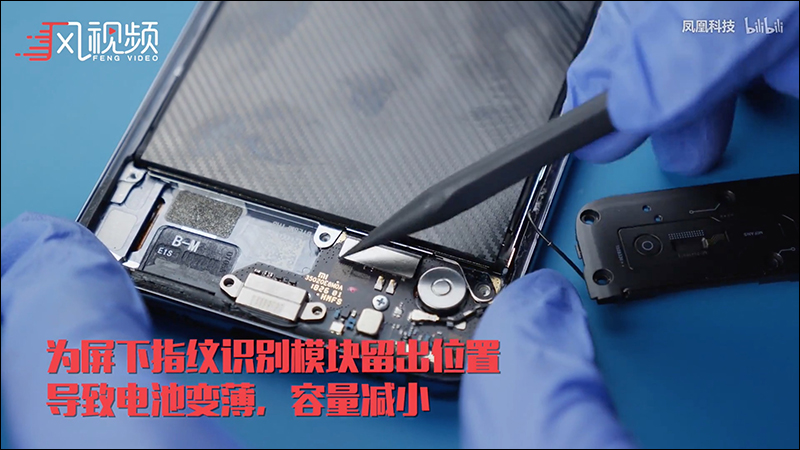

這時終於可以找到電池縮水的主因了。由於設置在電池下方的這塊金屬蓋板,因此電池得設計更薄、進而讓電池容量縮水。:

▲圖片來源: 鳳凰科技

那麼,為何電池下方得設置這塊金屬蓋板呢?
推測或許是考量到螢幕下指紋辨識技術的結構,得在電池下方設置相關模組的預留空間,為了功能性考量不得不的妥協。

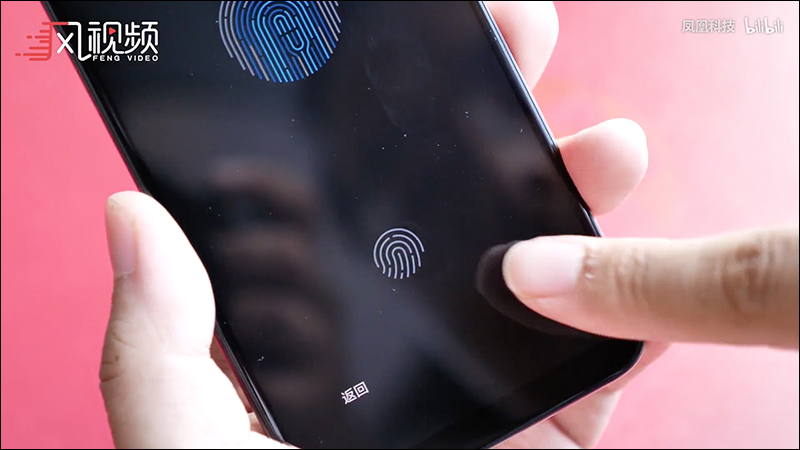

此外,小米8 透明探索版的螢幕下指紋辨識技術是帶有按壓回饋的,所以還得配置震動元件(該元件也有一定厚度)。另一方面,由於需要一個金屬板結構與中框連接,才可以把整個震動結構支撐起來,使得震動回饋可以順利地傳遞到螢幕上方。:

▲圖片來源: 鳳凰科技



完整拆機影片

結語

看完這次的來自中國媒體的小米8 透明探索版拆機影片後,可以體會到各家手機廠在設計上有許多是功能性考量是息息相關的。小米為了螢幕下指紋辨識的功能與其震動回饋感受,因而在電池下方增加一層金屬蓋板來達到更好的使用體驗。接著也因為多了這塊金屬蓋板,反而得將電池設計更薄,也同時犧牲掉 400mAh 的電池容量。
這時消費者們就得冷靜思考一下自己追求的重點為何了。如果透明探索版也有機會引進台灣市場,各位會為了外觀設計、螢幕指紋辨識而選擇透明探索版,還是選擇使用上更「實際」、售價也相對平易近人的普通版呢?無論選擇為何,都沒有一定的對錯,只要是符合自己需求的,就會是個正確的選擇。
