ASUS ROG G20BM – 來自ROG,不可思議的高效能電競迷你主機

今天為大家開箱評測的是ASUS ROG G20 系列裡面的「ASUS ROG G20BM」,是華碩在去年 Computex2014 國際電腦展時所發表的迷你電競主機。相信只要有在玩電動的朋友對於「ROG玩家共和國」(REPUBLIC OF GAMERS)這幾個字並不陌生,幾乎已經是可以被稱為「電競」代名詞的次品牌,也述說著「ROG」產品為電腦玩家量身打造,為突破遊戲效能與極限而生。也因此 ROG 每次新品發表都會引起玩家們的熱烈討論。到底 ASUS ROG G20BM 與一般主打電競桌上型電腦有什麼不一樣呢?一起來看看吧!

ASUS-ROG-G20BM-01

ASUS ROG G20BM 開箱與外觀

ASUS ROG G20 外箱尺寸並不算太大,若是出門購買是可以用 125cc 機車放在腳踏板上載回家的等級,在外箱上有很相當濃厚的 ROG 家族配色以及實機示意圖:
ASUS-ROG-G20BM-03

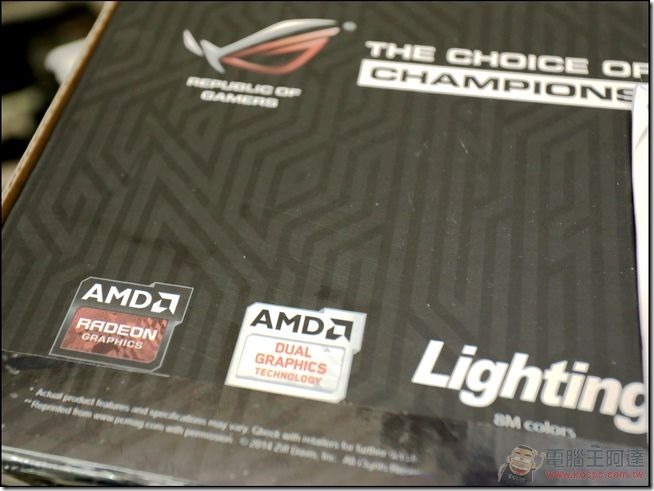

在外箱上也標明了這台 ASUS ROG G20BM 採用 AMD 顯示技術:
ASUS-ROG-G20BM-04

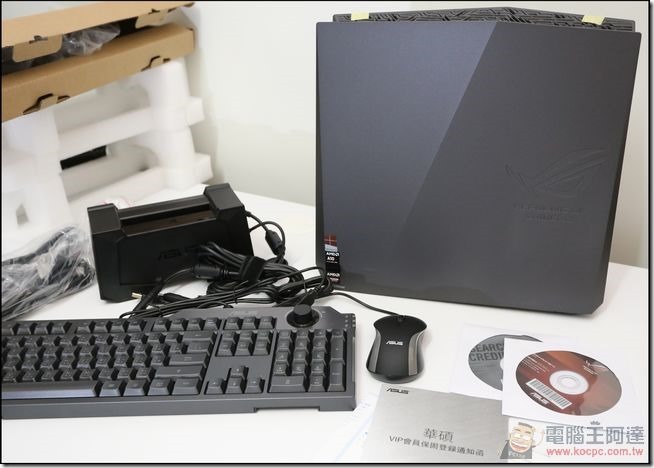

打開包裝後內部配件共有 ASUS ROG G20BM 主機、滑鼠鍵盤組、變壓器、使用說明書與驅動光碟等配件:
ASUS-ROG-G20BM-06

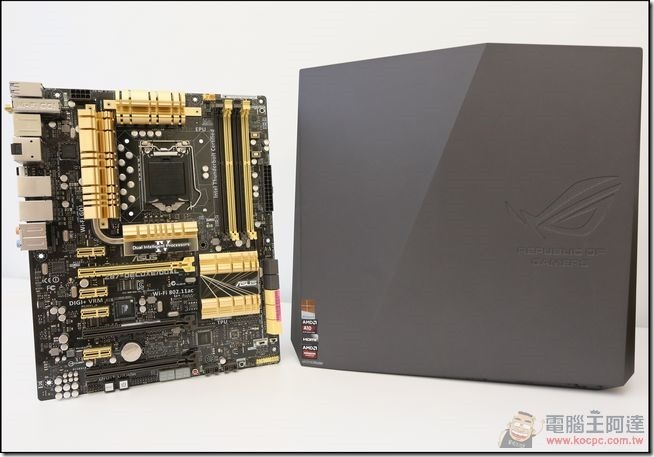

ASUS ROG G20 系列最大的特點就是那迷你到讓人驚訝的機身尺吋,不管是 ASUS ROG G20BM、或性能更強悍的 ROG G20AJ 系列,就算拿一般標準的 ATX 電腦主機板相比,尺寸幾乎沒差多少,一般人可能會很好奇這樣小尺寸迷你的機身真的能夠塞進去狂野的電競組合嗎?看來華碩已經給我們答案了:
ASUS-ROG-G20BM-07

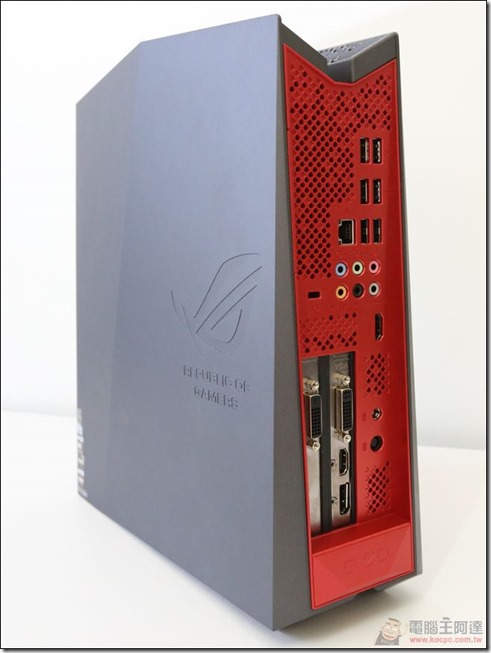

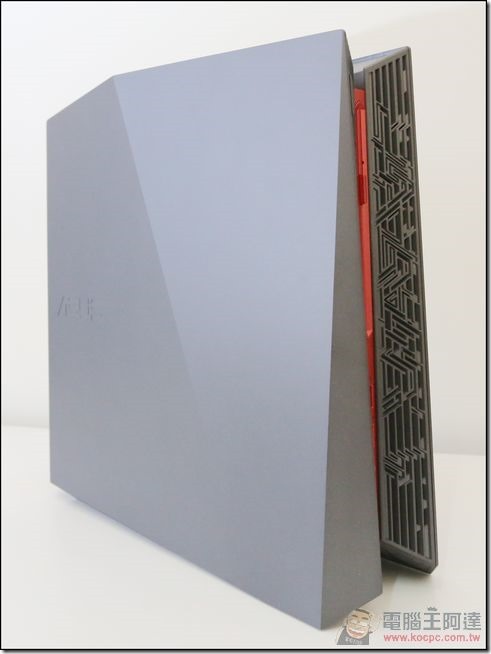

ASUS ROG G20BM 各角度特寫,在機殼兩側的側板刻意的往外凸出,並有褶邊線條,並以類似皮革漆的塗裝方式更添質感,正面的面板在開機時還會透出漂亮的光芒,還可以透過軟體自訂顏色:
ASUS-ROG-G20BM-08

ASUS-ROG-G20BM-09

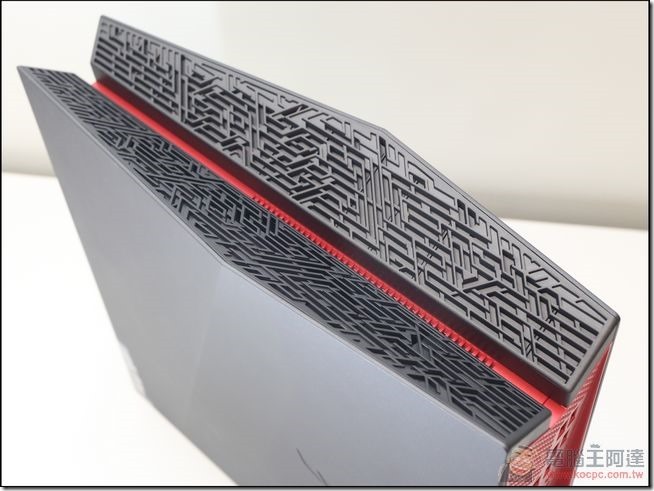

機身上方的馬雅紋路更為 ASUS ROG G20BM 增加了幾份神秘氣息的感覺:
ASUS-ROG-G20BM-10

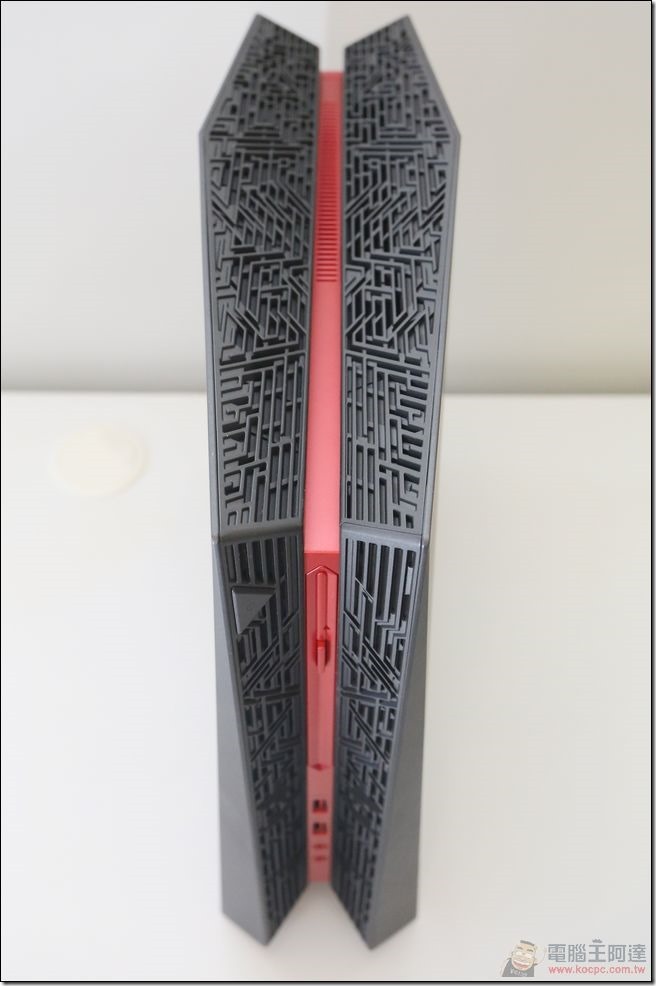

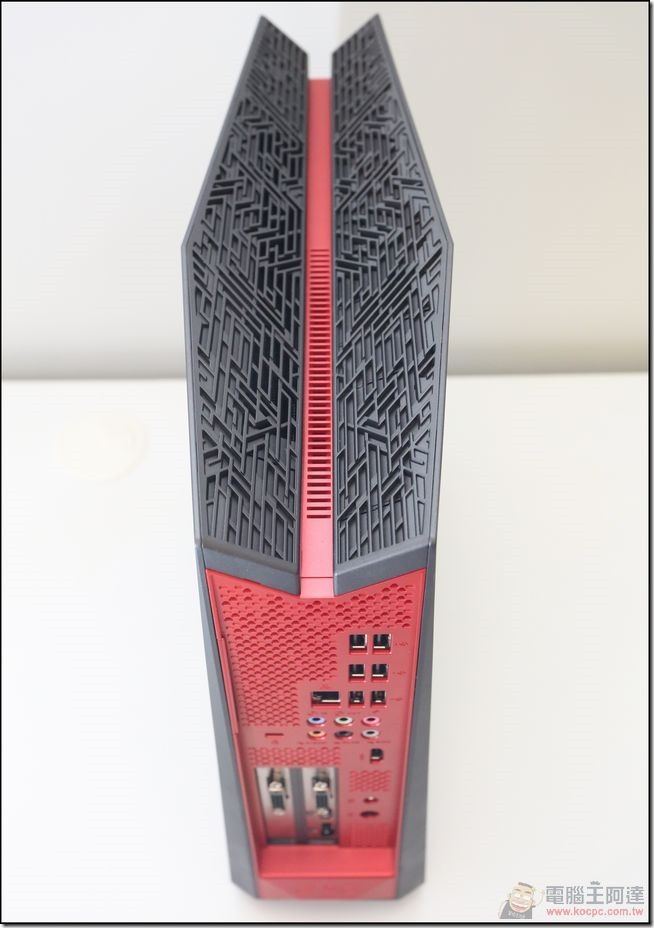

ASUS ROG G20BM 的機體寬度控制在10cm左右,算一下長寬高幾乎是可以挑戰公升級迷你主機的級距,應該是電競型桌機中機身尺寸控制的最好的產品之一:
ASUS-ROG-G20BM-11

ASUS-ROG-G20BM-12

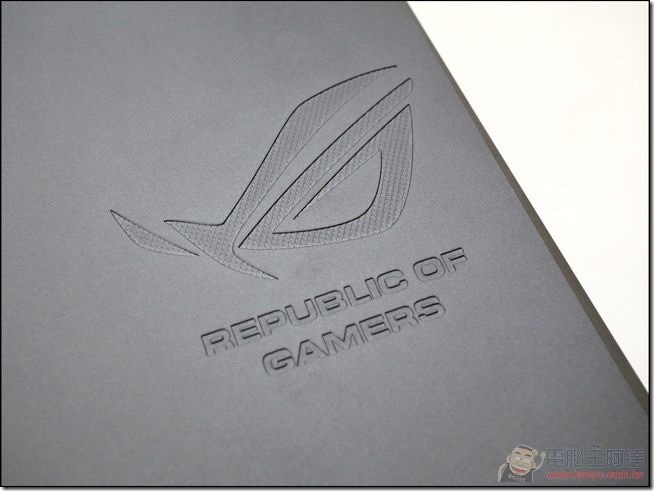

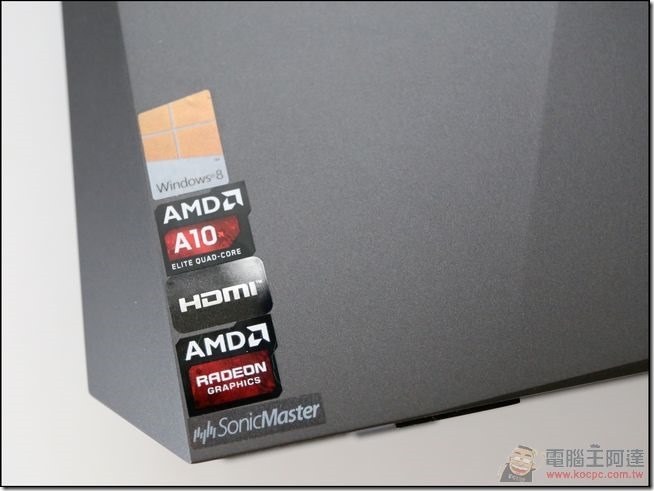

側板上貼有套裝電腦會宣告的各系統的銘牌以外,另一端還有刻有著號稱「敗家之眼」的 REPUBLIC OF GAMERS LOGO:
ASUS-ROG-G20BM-14

ASUS-ROG-G20BM-13

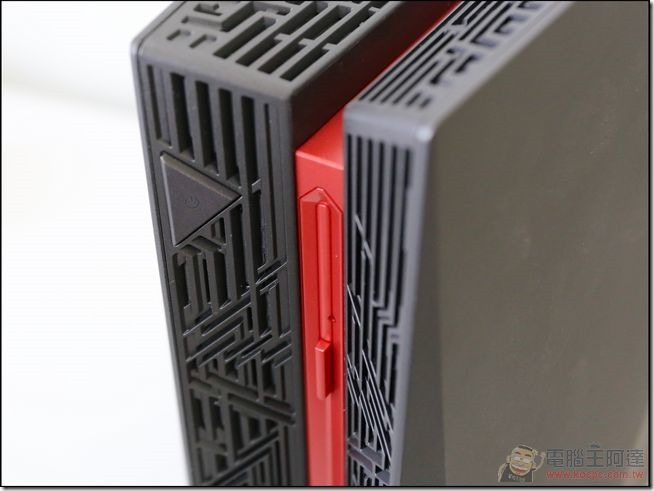

電源開關也設計成馬雅紋路的幾何造型,位於燒錄機開關的左側,一開始還有點找不到XD,不過 ASUS ROG G20 並沒有配置 Reset 開關:
ASUS-ROG-G20BM-15

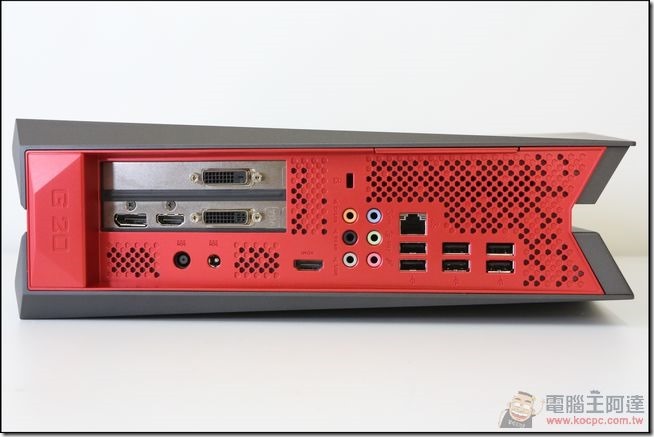

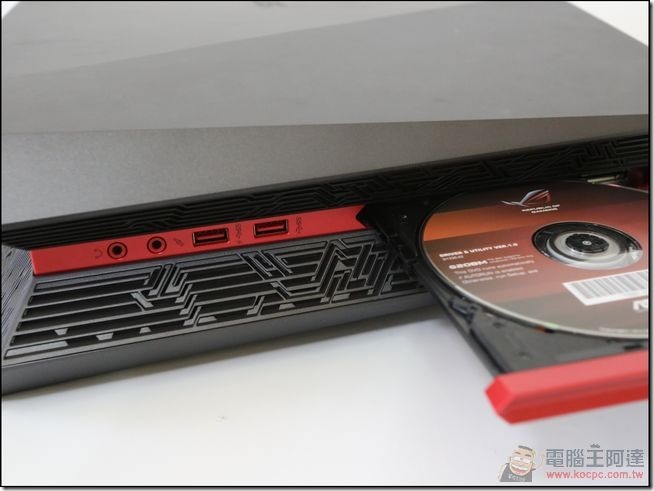

ASUS ROG G20BM 的 I/O 介面可是非常完整,這麼迷你的機身,除了配製燒錄機外,USB3.0 + USB2.0 連接埠共高達8組可以使用,所搭配的 AMD R9-270-2GB 的輸出埠分別有 DVI*2 / HDMI* 1 /  Display  Port*1,在主機板上還有一個HDMI為內顯所提供,想要外接多台電腦螢幕也不是問題:
ASUS-ROG-G20BM-16

ASUS-ROG-G20BM-17

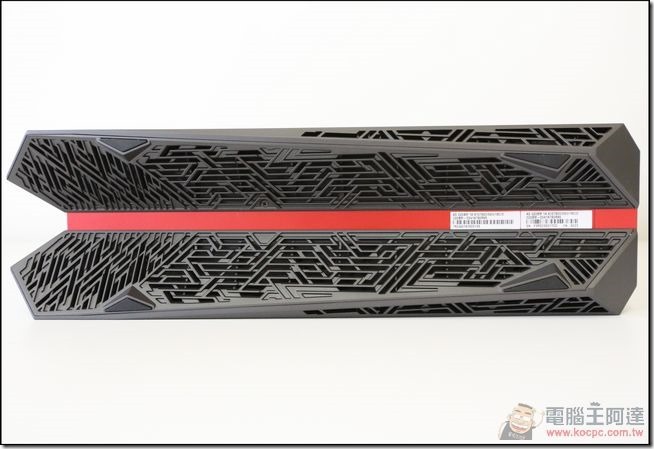

機底部份在四個角落都有橡膠軟墊,可讓 ASUS ROG G20BM 牢牢的站穩在桌面上:
ASUS-ROG-G20BM-18

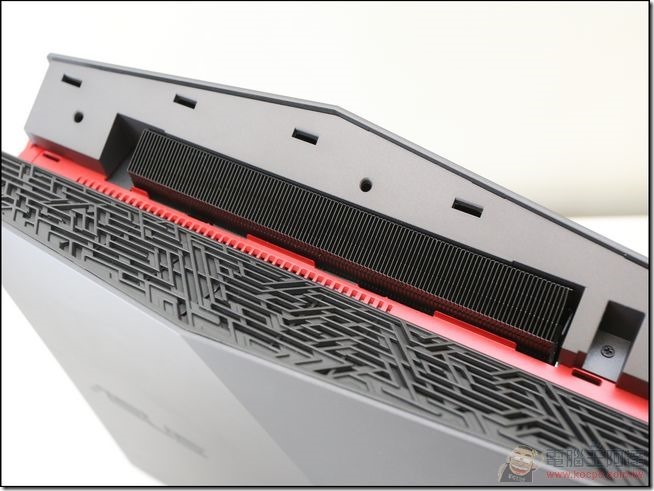

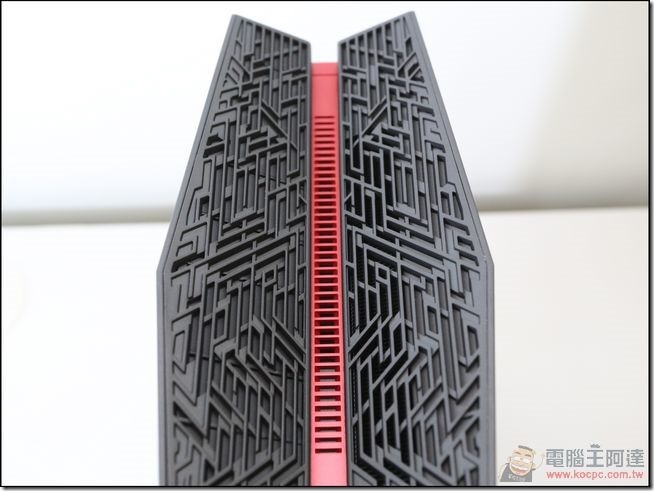

機身上方複雜的馬雅圖騰則是 ASUS ROG G20BM 的散熱孔,使用者可自行拆卸清理,兼具功能與美觀用途:
ASUS-ROG-G20BM-19

ASUS-ROG-G20BM-20

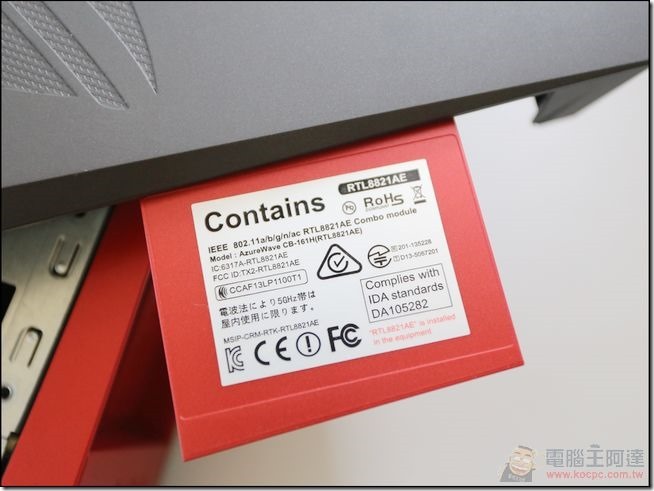

ASUS ROG G20BM 具備無線上網能力,無線網路模組應該是設置在側板內側,晶片組採用 RTL8821AE,可支援 802.11a/b/g/n/ac 等無線協定:
ASUS-ROG-G20BM-21





ASUS ROG G20BM 內構配置解析

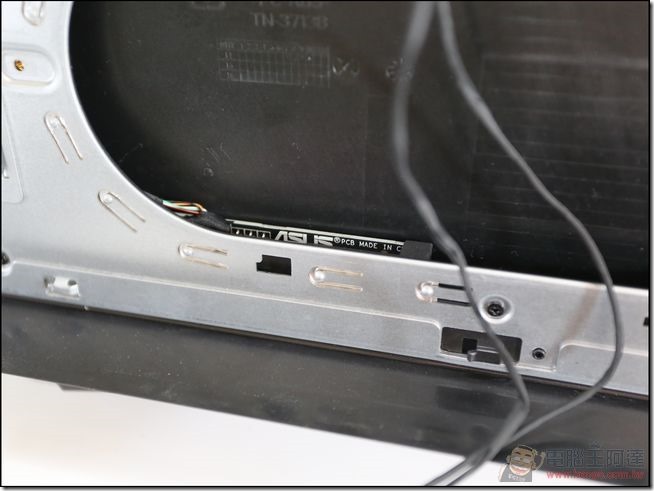

既然 ASUS ROG G20BM 還是算桌機,當然要把他「脫光光」給大家看一下內在 XD。打開側板前要先卸除上下兩邊的螺絲,往後I/O的方向一推即可把側板給拿下來,但在卸除側板時請注意線材模組,避免扯斷造成人損:
ASUS-ROG-G20BM-22

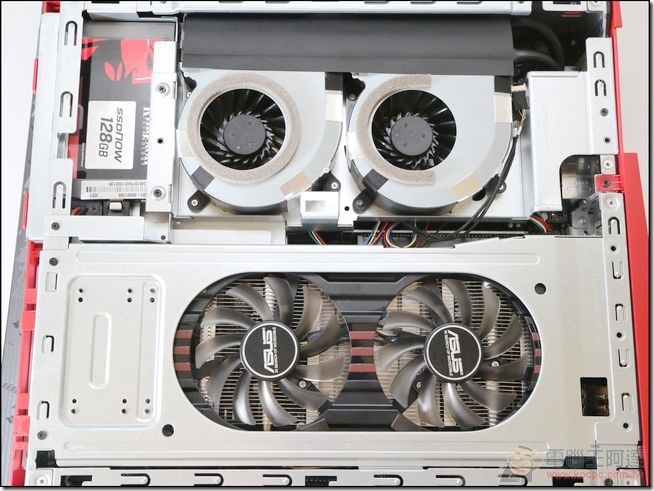

整台電腦的機構絕大部分都是模組化設計,想要拆卸哪個部分,只要拆卸該區的螺絲即可取出:
ASUS-ROG-G20BM-23

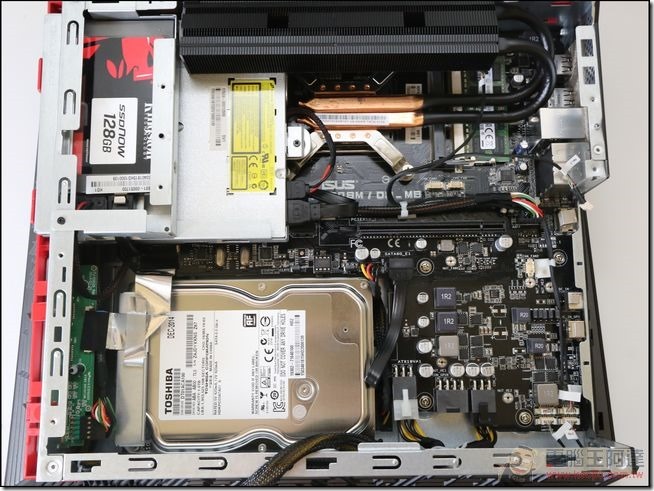

接著再把散熱風扇以及顯示卡拆卸下來:
ASUS-ROG-G20BM-24

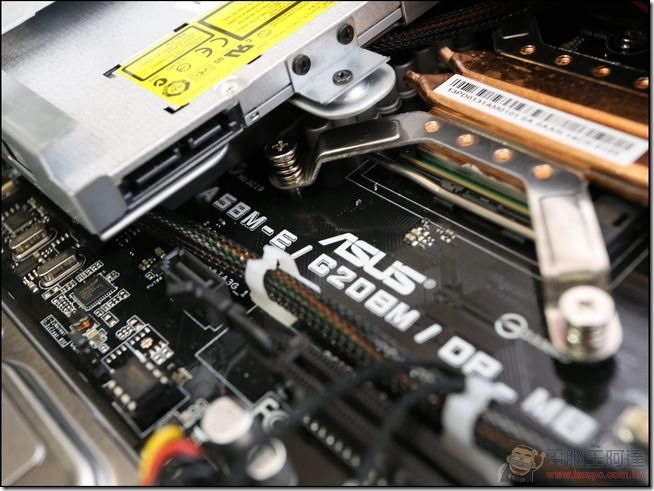

在以前所接觸過ASUS套裝電腦,裡面的主機板絕大部分都是拿市售的主機板來改改BIOS套用安裝居多,但在 ASUS ROG G20BM 上則是拿A58M-E為基底,重新設計符合機構大小的主機板,因此在主機板型號後面有個G20BM,代表是G20BM專用,算蠻有誠意的:
ASUS-ROG-G20BM-25





ASUS ROG G20BM散熱系統

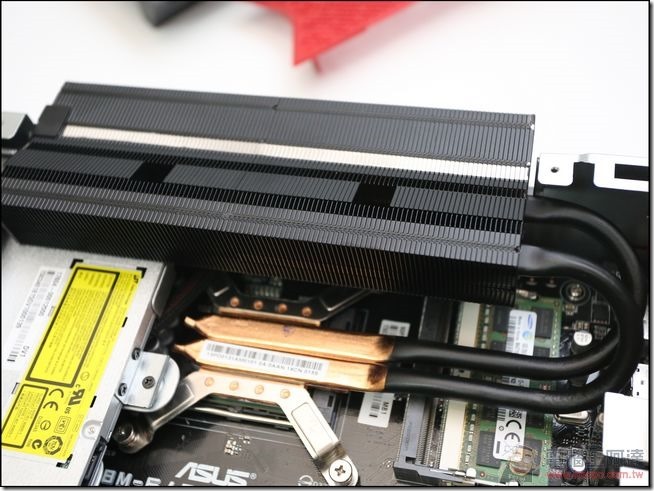

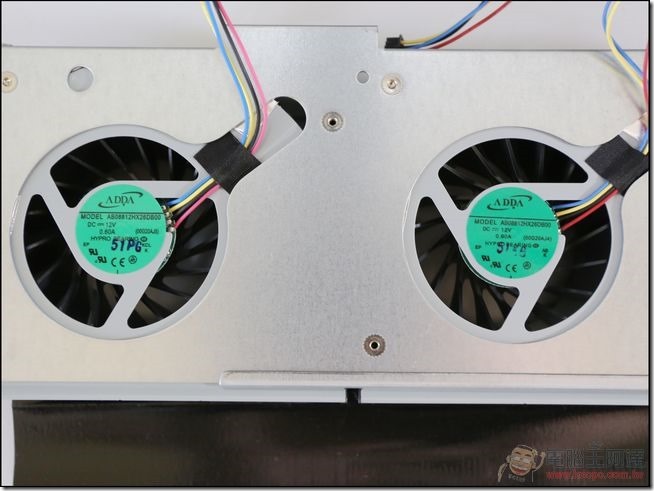

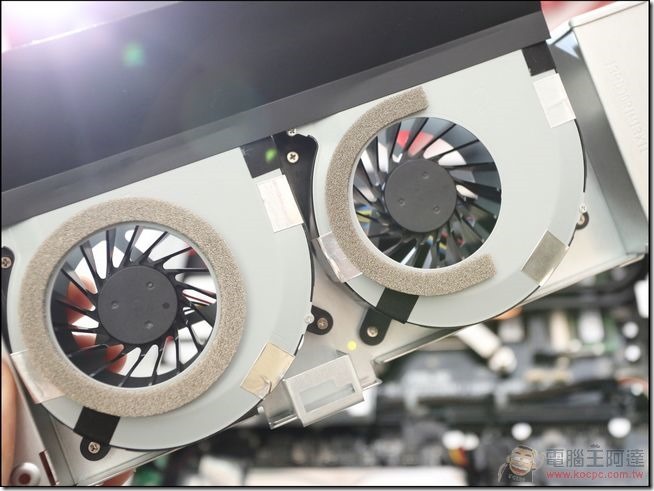

ASUS ROG G20BM 的散熱系統比較特殊,並非採用傳統下吹式的設計,而是搭配機體結構重新打造全新的熱導管系統,並藉由兩顆 ADDA 生產的鼓風式渦輪風扇往散熱鰭片吹送,可加速散熱效果:
ASUS-ROG-G20BM-26

ASUS-ROG-G20BM-27

ASUS-ROG-G20BM-28

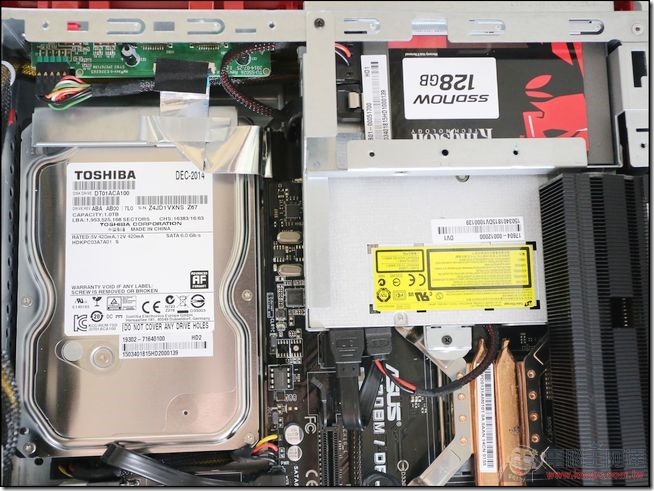

ASUS ROG G20BM 的硬碟儲存裝置配置是由 Kingston OEM 的 128GB SSD 作為系統碟,另外搭配一顆 TOSHIBA 1TB 7200RPM 作為儲存碟,再加上 HL SlimDVD 燒錄機,兼顧了效能與儲存的需求:
ASUS-ROG-G20BM-29

由於華碩設計團隊為了讓 ASUS ROG G20BM 的機身體積能夠迷你 / 輕量化,所以在供電系統並非採用標準 ATX 電源供應器,而是使用外接式的變壓器來供電,一來可以節省體積,二來外接式的變壓器轉換率也較佳,這也是一般迷你主機機構設計的主流。

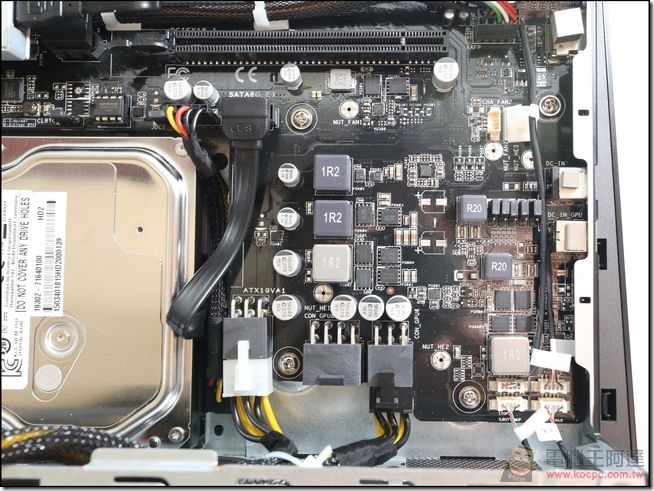

雖然說 AUSU ROG G20BM 搭載的 R9-270-2GB 顯卡是使用一組單 6Pin 的 PCI-E 供電,但我們可以從下圖中看出還有1個 PCI-E 8Pin 閒置,未來若要擴充到AMD R9-280以上的顯示卡也都可以支援喔:
ASUS-ROG-G20BM-30

相信很多電競玩家會問:「如果未來覺得 R9-270 不夠用,想再往上升級效能更好的顯示卡的話,機構塞的下嗎?」,這點大可不必擔心,身為 ROG 玩家共和國的 PM 們在設計產品絕對都會比你想的還要多更多,就算今天是拿 NVIDIA TITAN 這種大卡來安裝到 ASUS ROG G20BM 裡面也是可以輕而易舉的,在這邊換給大家看:
ASUS-ROG-G20BM-31

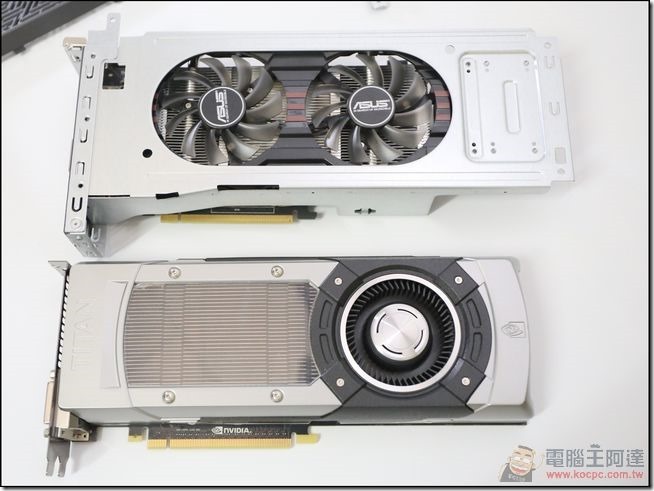

▲上方為原本的 R9-270 2GB,下方則是 NVIDIA TITAN 顯卡。

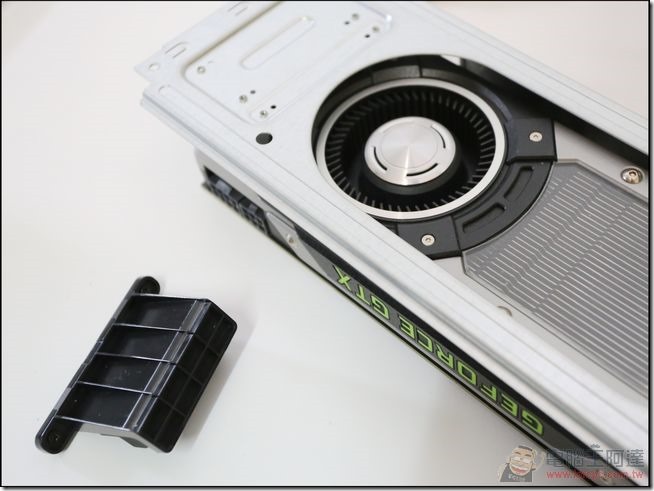

G20BM顯示卡的模組支架除了可以容納 TITAN 這種卡王等級的顯示卡以外,在開孔部分也不會擋住種公版散熱器的鼓式風扇,除非你是自行改裝或是較特別的顯示卡才可能會有遮蔽到風扇的問題:
ASUS-ROG-G20BM-32

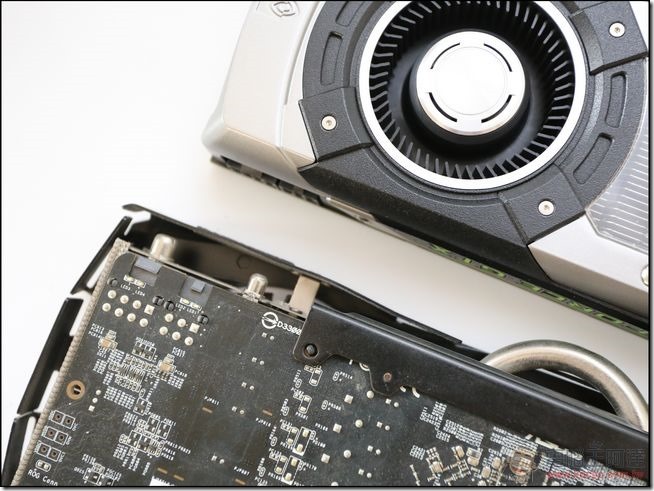

另外阿達也發現到有某些顯示卡散熱器是比PCB版還要凸出,在安裝上可能要稍微調整一下才比較好安裝:
ASUS-ROG-G20BM-33

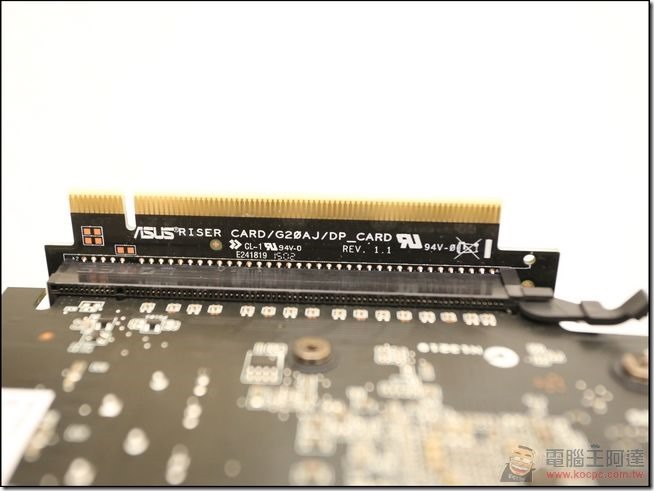

由於 ASUS ROG G20BM 的顯卡安裝設計是採用橫躺式,需要透過 90 度的 PCI-E 轉版來進行轉接,所以您在安裝或是拆卸時也要特別注意,避免斷裂(這對玩家來說應該不是什麼問題):
ASUS-ROG-G20BM-34



ASUS ROG G20BM配件介紹

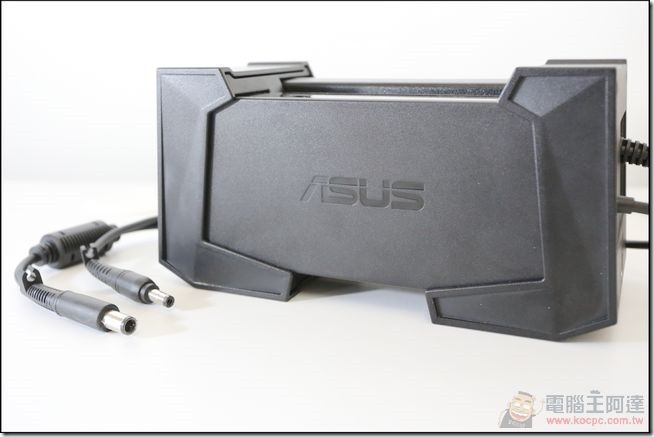

機身迷你的結果就是將原本的電源供應器往外移,所以 ASUS ROG G20BM 的專用變壓器體積蠻巨大的,而且是由兩顆變壓器組合而成:
ASUS-ROG-G20BM-35

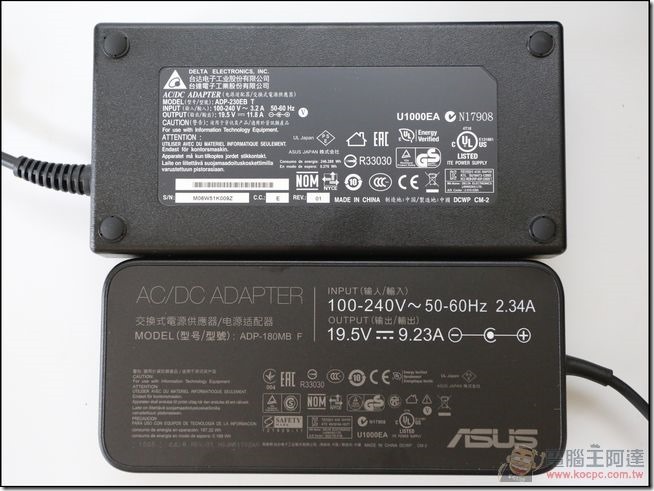

ASUS ROG G20BM 的兩顆變壓器,一個負責 ROG G20BM 本體(19.5V / 9.23A),另一個專門負責供電給需要外接PCI-E電源的顯示卡使用(19.5V / 11.8A):
ASUS-ROG-G20BM-36

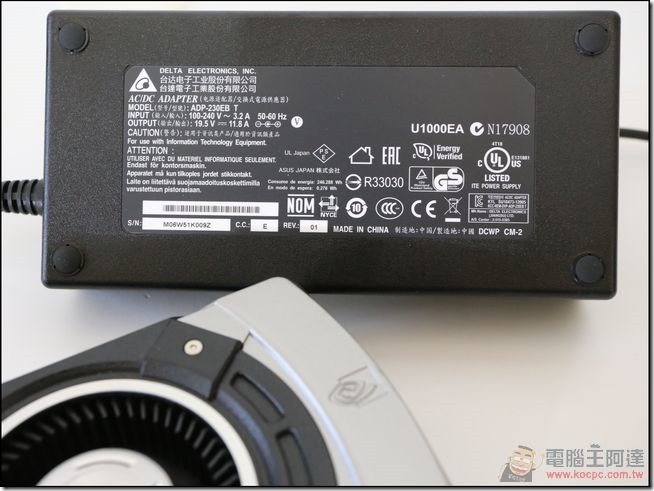

其中負責供電給顯示卡的變壓器最大可輸出約 230W+180W,就算使用目前的高階顯示卡 GeForce GTX980 也一樣可以輕鬆應付,但再上去的 TITAN 可能就要換更大安培數的變壓器了(好處是使用者可以自己去外面找更大輸出的變壓器來使用):
ASUS-ROG-G20BM-37
▲現在都是主機越來越講究省電,但顯卡卻越來越吃電XD

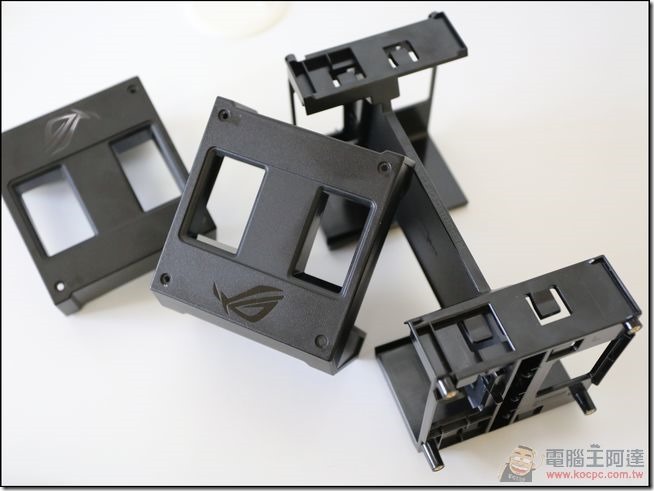

兩顆不同功能的變壓器就是靠這個支架固定住,上面一樣印著有ROG LOGO,連此細節都不放過,可以看得出來ASUS ROG團隊在小細節上的用心:
ASUS-ROG-G20BM-38

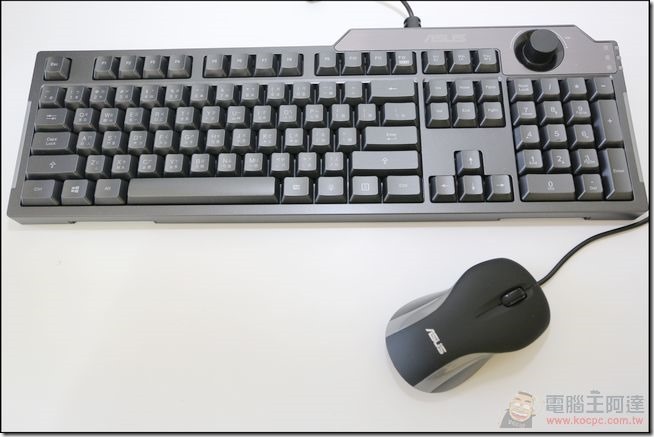

「ROG 玩家共和國」系列產品基本上都是以電競掛帥,但在 ASUS ROG G20BM 附贈的鍵鼠組卻顯得不夠大氣,在鍵盤上沒有電玩使用的快捷鍵、更沒有多媒體鍵,只有調節音量大小的旋鈕。另外滑鼠的 DPI 也不夠高,實際操作起來的感受約為 1000DPI,也沒有多餘的自定義功能鍵,這組鍵鼠組雖然在一般等級電腦來說算是還不錯的配備,但如果要使用在 「ROG」這個品牌上卻感覺不夠實用,導致重度玩家可能還是要自己另外花錢再買一組電競鍵鼠組,希望華碩未來產品做組合搭配時,可能需要重新考量,如果是我就乾脆不放鍵盤滑鼠組,以另外的優惠價做組合搭售(因為每個玩家的需求與使用習慣不同):
ASUS-ROG-G20BM-39

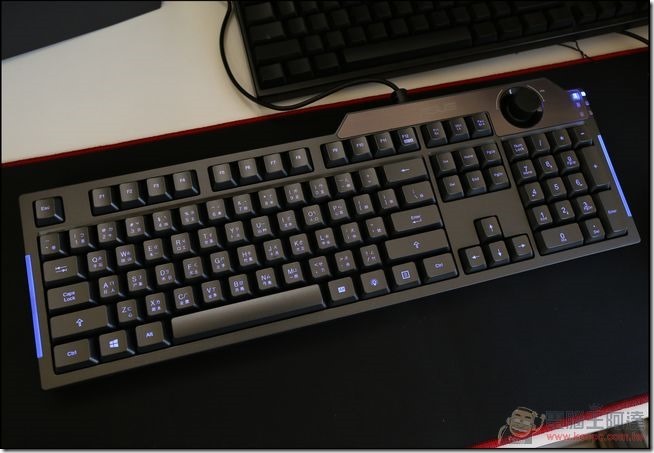

雖然這樣說,但是隨機的鍵盤在啟動時會發出藍色的冷光效果,其實看起來也蠻炫的:

ASUS-ROG-G20BM-40





ASUS ROG G20BM 校能測試

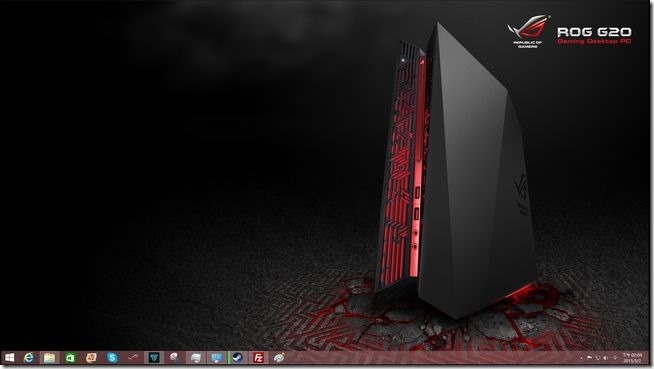

第一次開機要先填寫許多資料做啟動,整個過程約15分左右,即可進入桌面畫面,桌面畫面也預載 ASUS ROG G20 的桌布,看起來一整個非常具有戰鬥力:
ASUS-ROG-G20BM-41

ASUS ROG G20BM 開機速度測試:



3DMARK

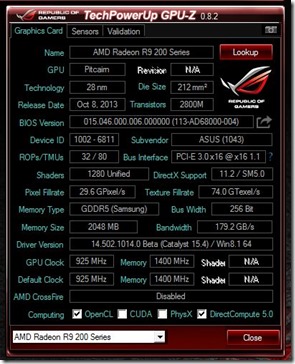

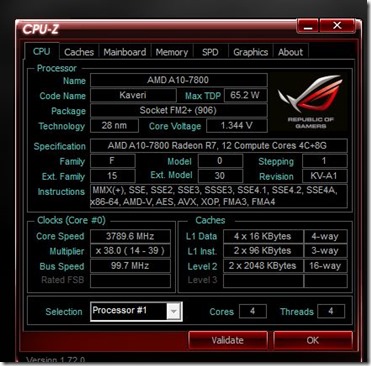

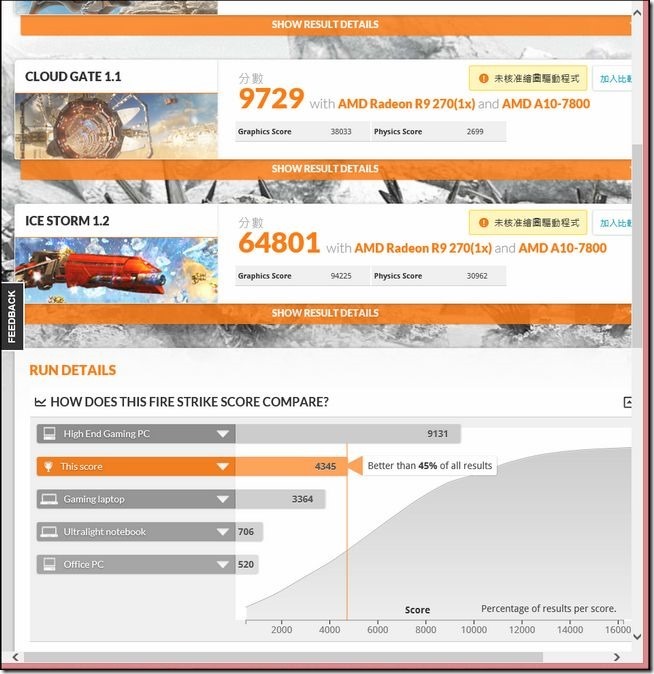

在全世界公認效能評比軟體 – 3DMARK中測試,ASUS ROG G20MB的效能已經達到Gaming PC的水準之上,基本上市售發行的遊戲都可以以預設的設定值下去穩跑,無需刻意調降遊戲畫質才可以達到順暢的遊戲體驗:
ASUS-ROG-G20BM-46ASUS-ROG-G20BM-47

ASUS-ROG-G20BM-48
▲實測成績參考:http://www.3dmark.com/3dm/6840440

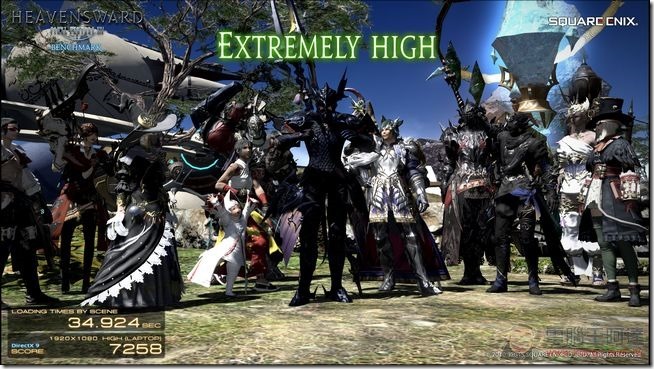

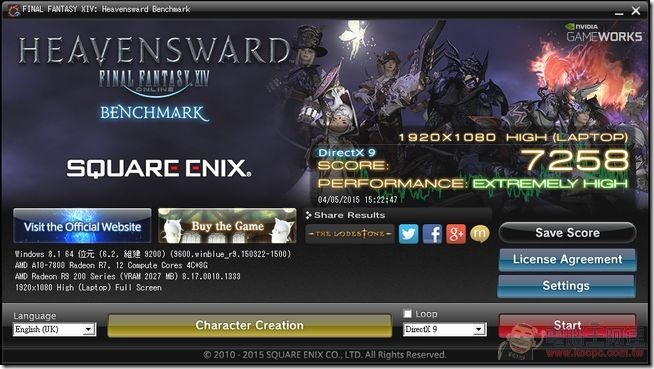

接下來測試了最近蠻夯的 FINAL FANTASY XIV Benchmark 做測試,在 1080P 的解析度底下 Direct X 9 測到「EXTREMELY HIGH」7258分,表現優異:
047_DX9_F

048_DX9

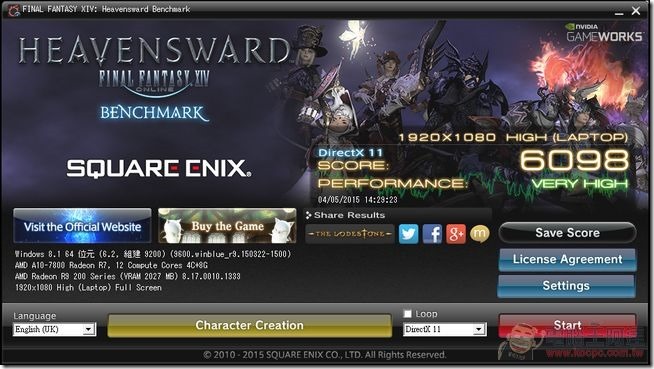

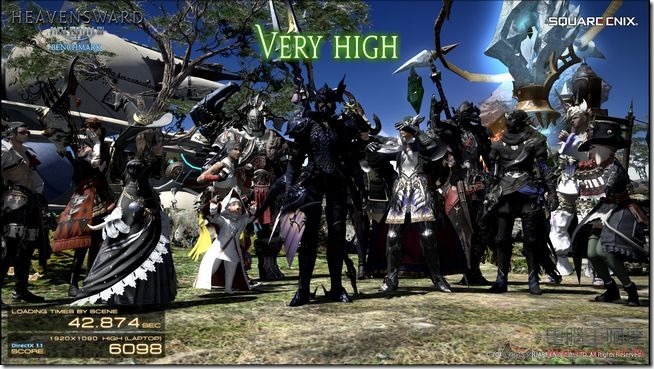

改以 Direct X11 測試,結果也不錯一樣有「VERY HIGH」的表現:
049_DX11_F

050_DX11

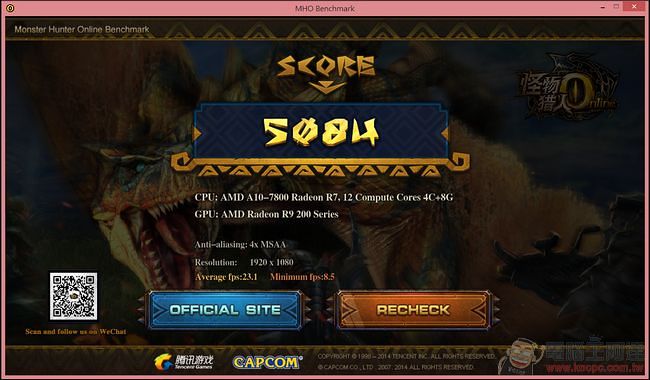

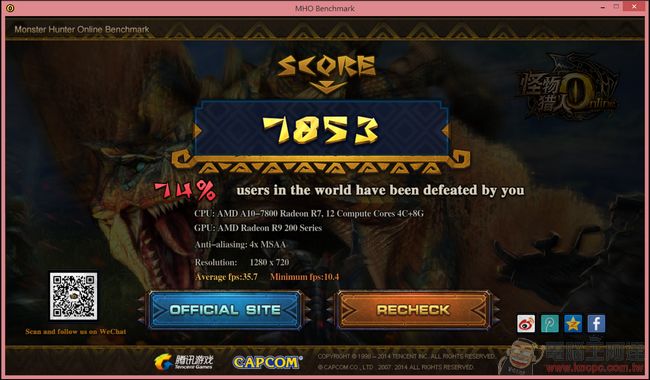

還有最近相當熱門的「魔物獵人 FRONTIER G」,1280×720 解析度跑分結果為7835分;1920×1080 解析度跑分為5084分:
1280x720

1920x1080



主流免費線上遊戲評測

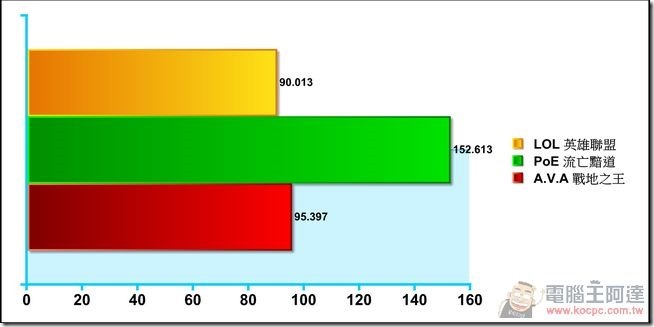

以目前台灣前10大的免費線上網路遊戲,Garena就包辦了三個遊戲,都是大家耳熟能詳的遊戲,分別為AVA戰地之王,PoE流亡黯道,以及LOL英雄聯盟。這三款的遊戲測試標準都是直接把畫面特效全部開到最高,全部都能夠達到超越 60 FPS 接近破百的表現,其中又以PoE流亡黯道的表現最佳,可達152.613張的順暢度:
ASUS-ROG-G20BM-49



熱門單機遊戲大作遊戲評測

這一兩個禮拜以來全世界最火紅的單機大作大概就是「GTAV 俠盜獵車手5」,相信大家也很想了解 ASUS ROG G20BM 能夠有怎樣的成績表現吧?本次測試另外再加上 NVIDIA 綁標的 「AUC 刺客教條:大革命」,以及 AMD 所綁標的「Tombraider古墓奇兵」,交叉比對後可以取得較為公正的評比結果。

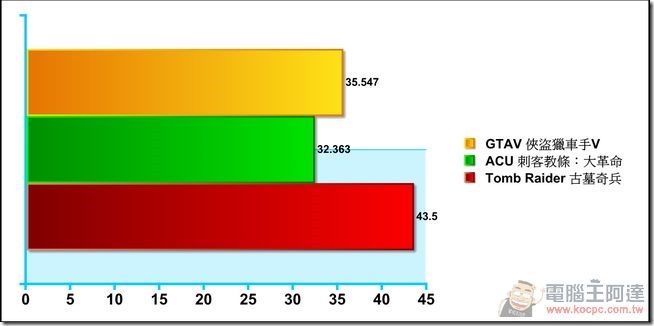

在全部特效皆為「預設」等級的設定下,也都有 30 FPS 以上的表現,表現不俗,在NVIDIA所綁標的「AUC 刺客教條大革命」也有 32.363 FPS 的表現:
ASUS-ROG-G20BM-50

備註:

1. 繪圖晶片廠綁標遊戲可能會針對晶片組與遊戲下去優化,表現會較沒優化的繪圖晶片來的好,故須使用多款遊戲互相比較才能較正確得知繪圖卡能力。

2. 實況影片畫格速率表現為20 / 電影影片畫格速率表現為24 / 單機遊戲大作影片畫格速率30 為基準 / FPS射擊遊戲影片畫格速率為60為基準。

3. GTAV 俠盜獵車手5 並無顯示繪圖晶片廠綁標。



實用的客製化軟體

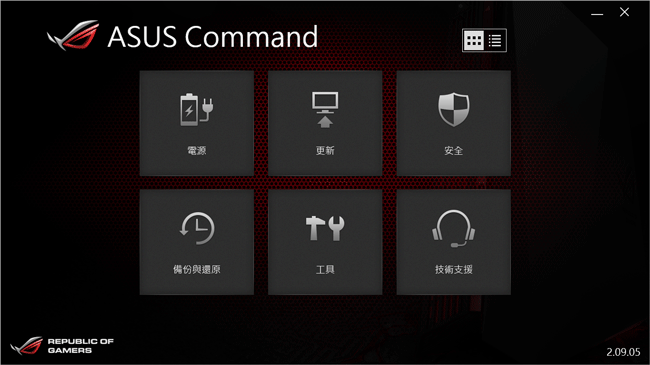

以往套裝電腦裡面都會預載安裝一些你用不到的軟體來占空間,但在這次ROG G20BM裡所預載安裝軟體都是玩家們一定都會用到的,例如:電源控制,軟硬體更新,防毒軟體管理,備份軟體,平台監測工具…等基本軟體:
ASUS-ROG-G20BM-46

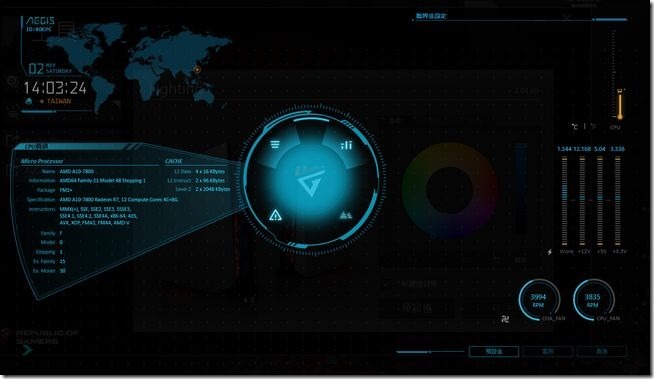

平台狀況一把抓:AEGIS

這套軟體可以讓你知道你平台的工作溫度 / 各級電壓輸出 / 風扇轉速….等,算是集合CPU-Z / GPU-Z等玩家們會使用的監控軟體在一身,可以進行相關的設定調教:
ASUS-ROG-G20BM-52



打造屬於個人風格的ASUS ROG G20:Lighting

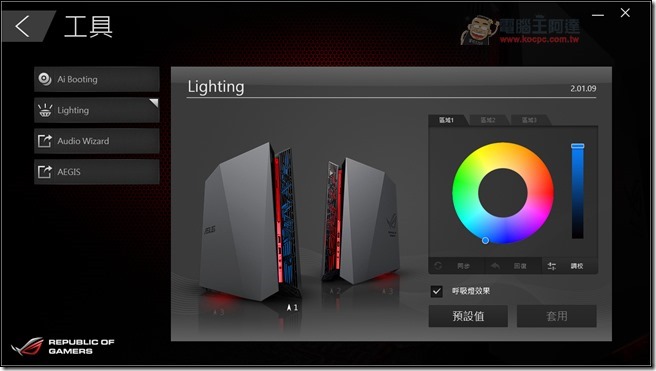

另外還有一套 Lighting 燈光效果的調教軟體,也都是收錄在 ASUS COMMAND 裡面,可以根據使用者的喜愛的顏色自行調整變換,而且可調度極高,幾乎什麼顏色都可以調得出來:
ASUS-ROG-G20BM-53

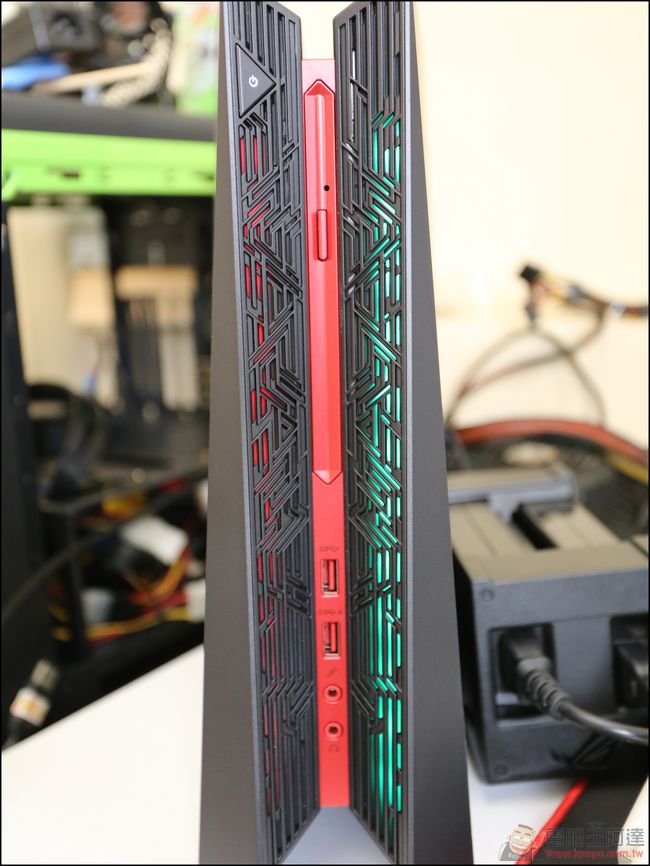

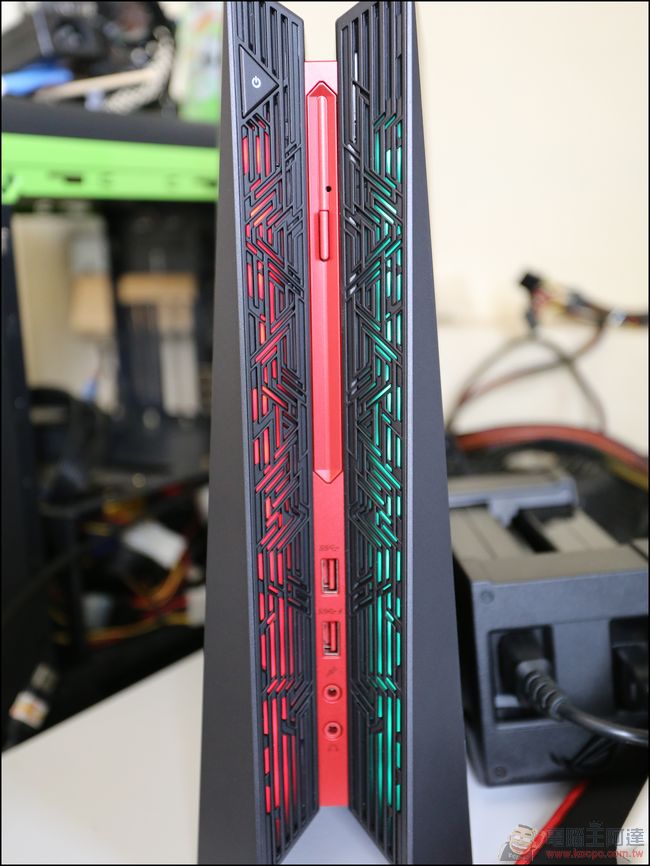

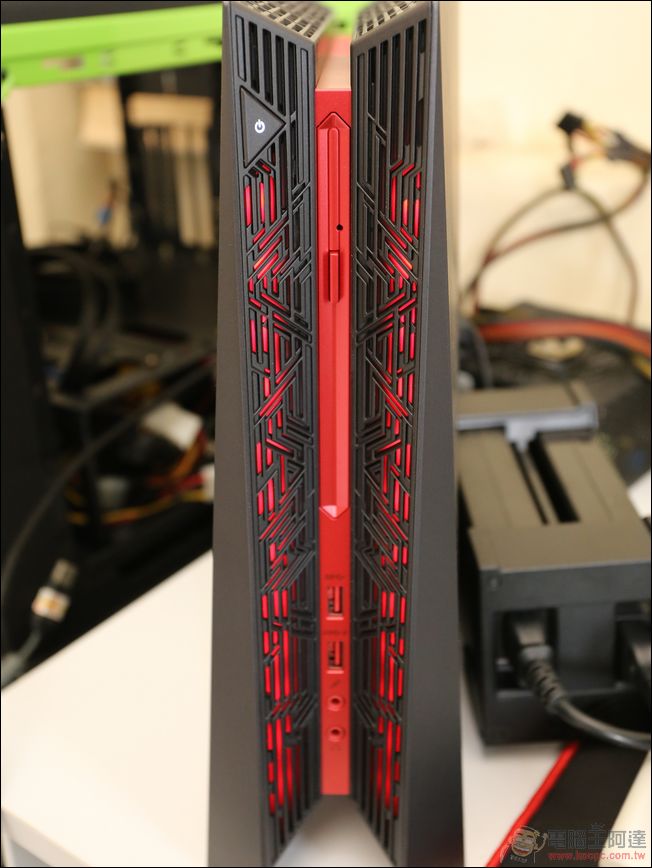

呈現的樣子大概是這樣:
IMG_3564

IMG_3570

IMG_3580

這邊阿達錄製了一段影片讓大家參考:

ASUS ROG G20BM這裡有賣(請點我)



心得

一開始接到這台 ASUS ROG G20BM 時,感覺它有點像是 SilverSton RVZ01 小烏鴉 STEAM PC 的概念,在以往電腦要高效能小體積幾乎很難以實現,絕大部分效能、價格跟體積是為「正比」成長的,但電腦發展至今又有開始走向精緻小巧化,以零組件來看,光顯示卡 ASUS 就推出過好幾款 For ITX 短尺寸的中階顯示卡,可以讓玩家組裝擺在客廳當遊戲機來遊玩,既不占空間,效能也會比家用主機還要來的好許多。

可是要組裝這些類似 Steam PC 概念的電腦需要對零組件有一定的認識,才能自己組裝,而且平均單價也會比一般主機高貴許多,使用某網站的線上零組件估價系統的零組件總價跟 ASUS ROG G20BM 相差不到兩千元,但 AUSU 主機確有三年免費保固到府收件的優勢,又有一些獨家實用的附加軟體,如果整體評估下來其實價差不大,不但得到高質感高效能的迷你主機;又省了自己組裝的麻煩。想要小體積、高質感、高效能這類型 PC 的玩家們可以考慮看看今天阿達所介紹的 ASUS ROG G20 系列是相當不錯的選擇。
