大型測試初體驗!易天納指向性天線超遠距離測試

會接下這個測試真的是非常的巧合,原本是筆者在現實生活中接到一個工作業主因為辦公室太小所以必須把部分的人員移到另一個新租的辦公室但是他們這兩個部門又必須使用同一台伺服器裡面的資料,而新舊辦公室兩地相距約兩百多公尺拉網路線太長而且又要跨越馬路,使用一般的無線網路怕不穩定或功率不足,最麻煩的是他們還不是在同一條巷弄內而是還有經過一個轉角,大概是這樣的情形:
未命名 - 1.jpg

後來因為我BLOG旁邊的Google廣告經常看到一個「崴海尼可」專門賣高增益指向性無線網路天線,因為公司也在台南市筆者自己過去該公司詢問產品能力後進了一組(兩個指向性天線)後留下名片就走了,安裝測試的結果讓客戶非常的滿意因為連線很穩定而且速度也很快。

不過幾天後筆者接到「崴海尼可」的電話,詢問我是不是寫BLOG的「電腦王阿達」(因為我的名片與車子的LOGO就是「電腦王」加上我的名字有個「達」),他們剛好想找人幫他們測試這一款遠距離指向性天線的產品,在這樣的奇遇之下筆者就接下了我個人有尺以來「最浩大」的測試案子。

首先先看一下這次的測試主角崴海尼可(WIFI-LINK)「14dBi指向易天納天線」(後稱易天納),這個產品原則上要達成筆者這樣的無線橋接的方式必須要有兩台易天納天線(單一個也可以當無線基地台):

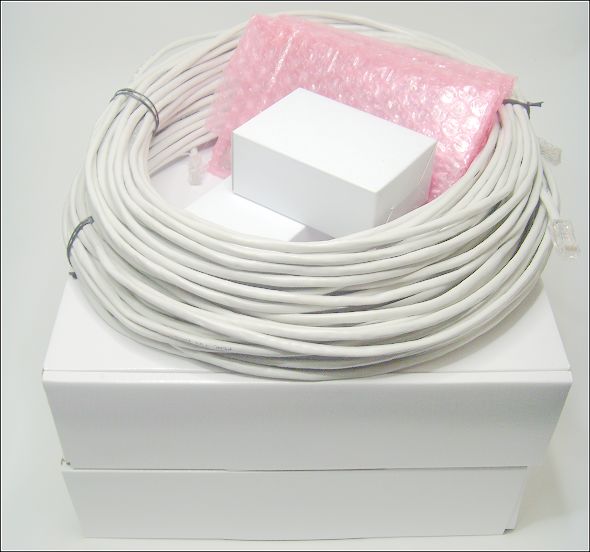

▲產品長這樣,「WIFI-LINK」易天納必須要自己組裝,所以拿到的都是零件。

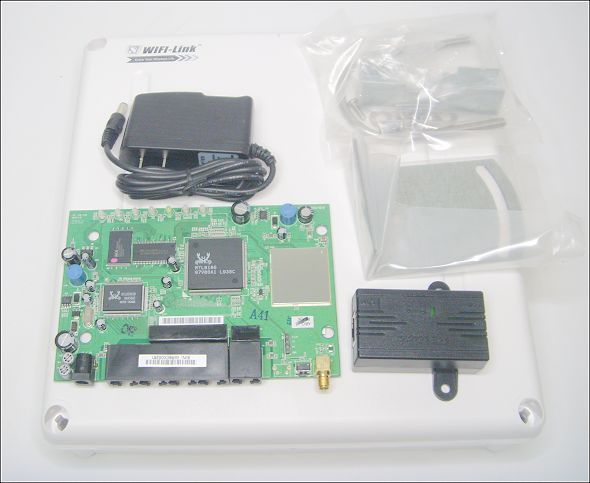

把東西先掏出來排排站,有友旺400mW無線分享器裸板、變壓器、天線防水箱、POE網路線電源供應器與固定安裝座,另外沒入鏡的是原廠附贈的10米網路線:

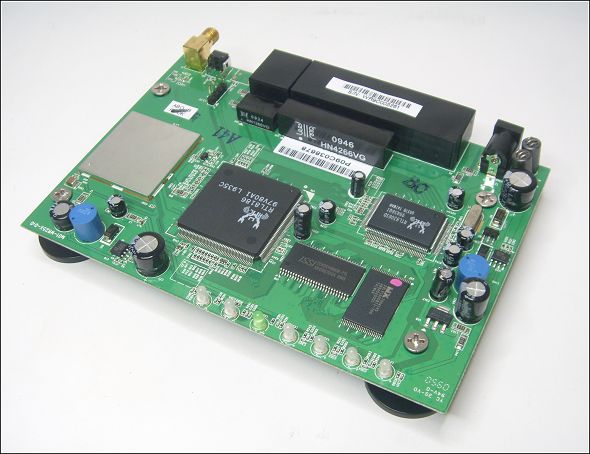

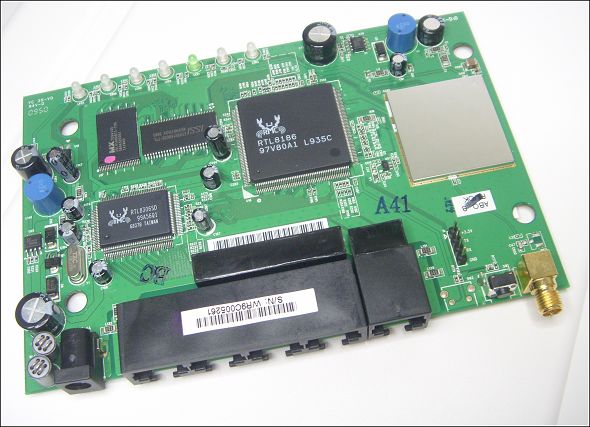

由於我收到的易天納在產品中有關安裝與設定的說明非常少,筆者也是去官方網站下載相關文件與爬文之後才完成安裝,加上之前幫客戶架設無線網路時已有經驗了,在此順便寫一下組裝與安裝的步驟。先從友旺400mW無線分享器裸板看起,這片裸板廠商有客製化過右邊的鐵片下隱藏的是增益強波晶片:

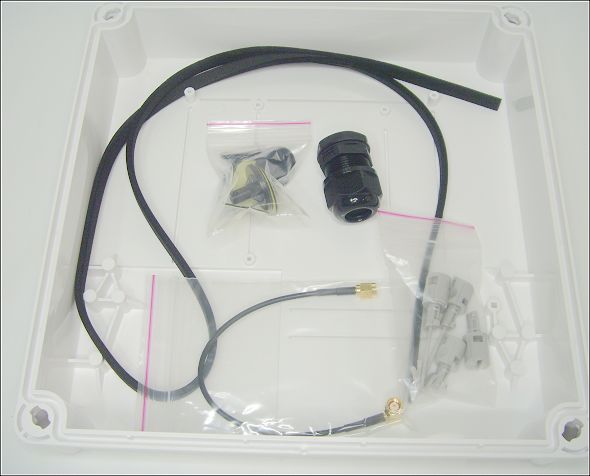

打開天線防水盒,裡面有天線連接線、防水膠條、AP支架組裝螺絲等等配件:

先把AP支架與裸板組合,下方要貼上雙面膠片:

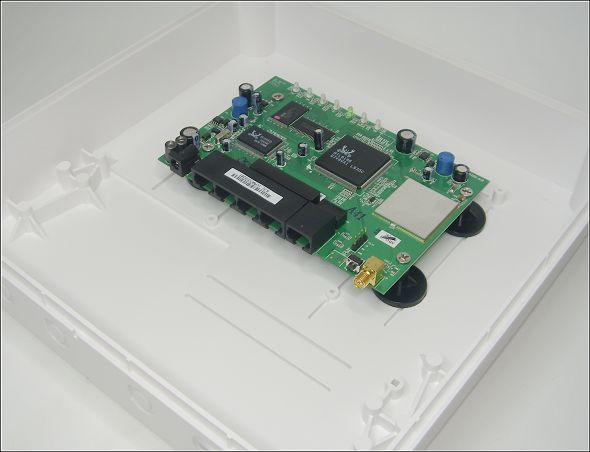

安裝到適合的位置,我大概黏在中間偏上的位置:

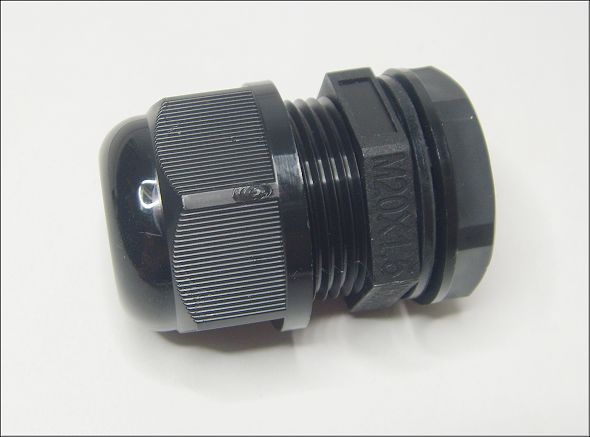

接下來準備分解RJ-45防水接頭:

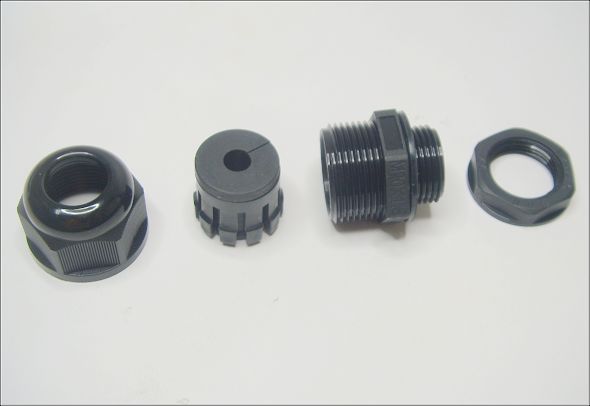

分開後有四個部分:

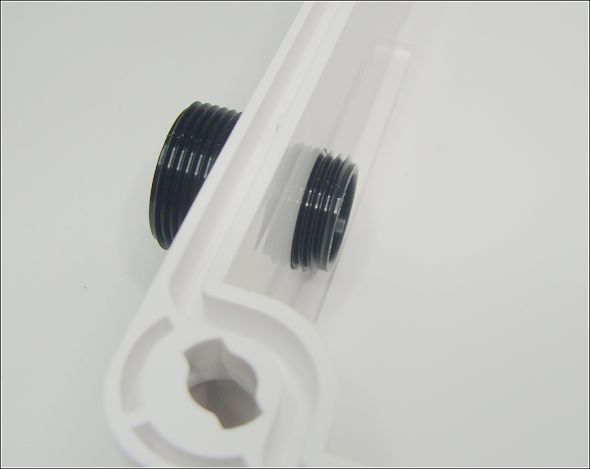

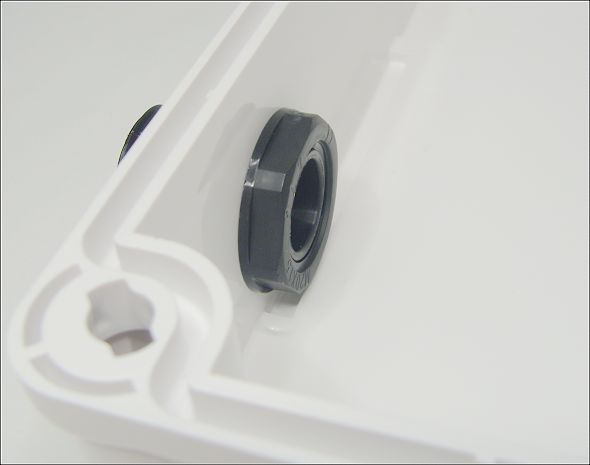

先將防水接頭本體與防水天線盒組合:

套上螺帽:

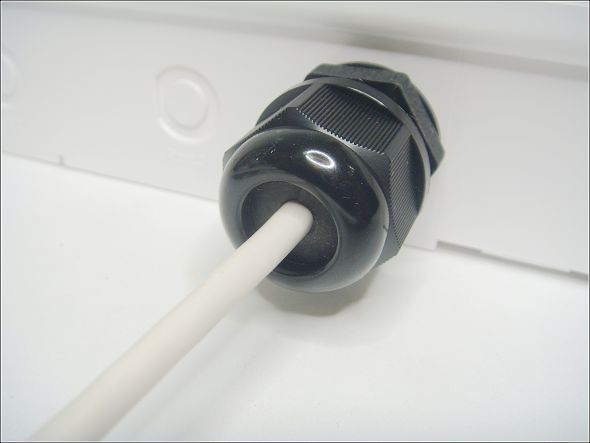

接著將網路線通過防水接頭尾部,經過防水接頭後連接裸板的最左方網路連接埠(因為那個連接埠可以透過POE接頭供電):

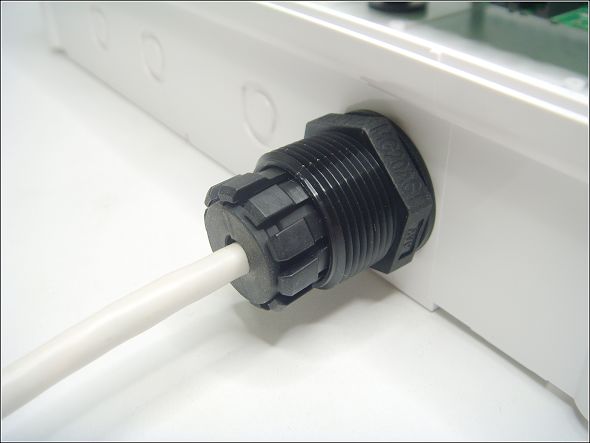

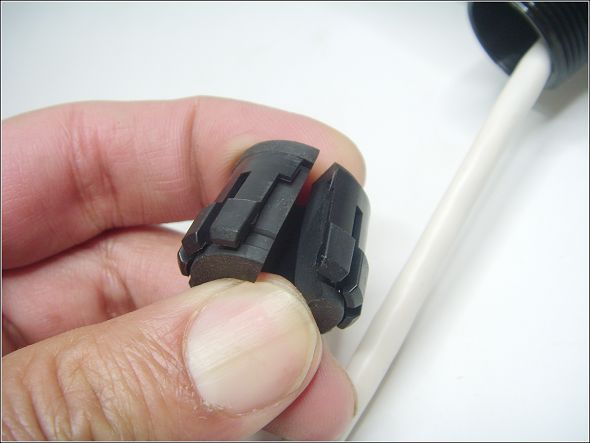

將防水接頭扳開與網路線結合後塞進去鎖緊:

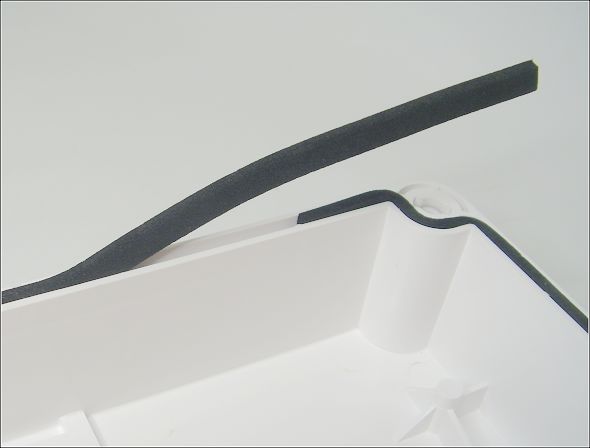

接著將防水膠條塞入防水天線盒的縫隙中:

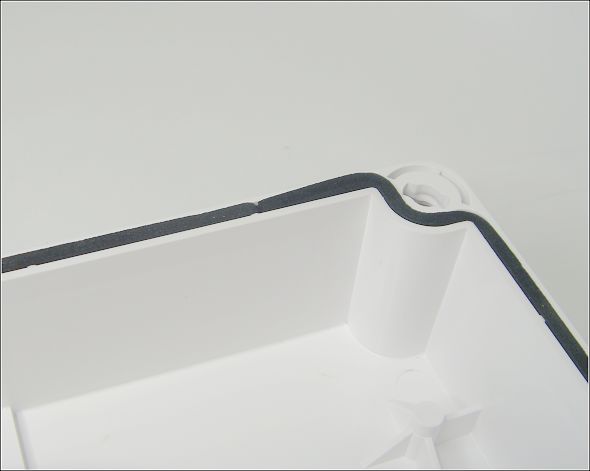

多餘的部分截斷後塞進去:

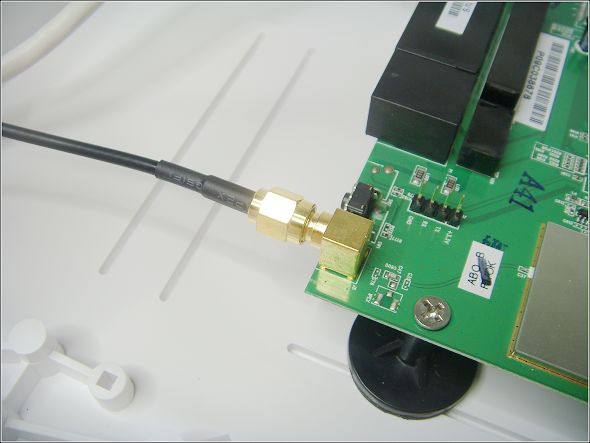

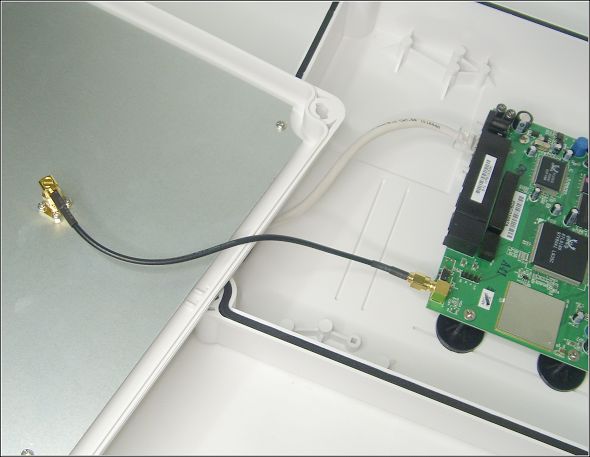

將SMA接頭天線與AP裸板鎖緊:

另一端與防水天線盒上蓋(上蓋就是指向性天線)結合:

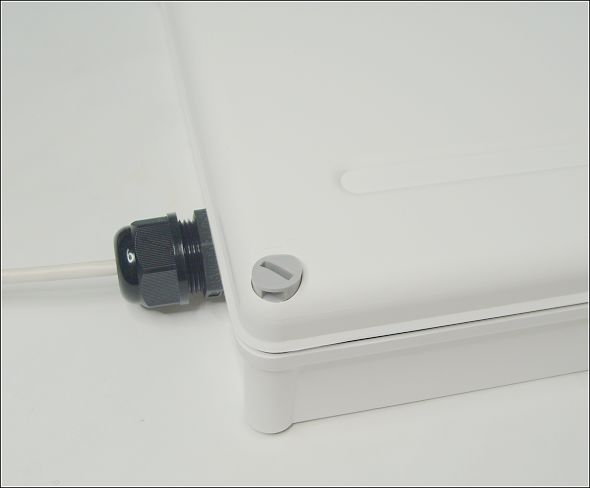

四個角落用塑膠螺絲鎖緊完成本體組裝:

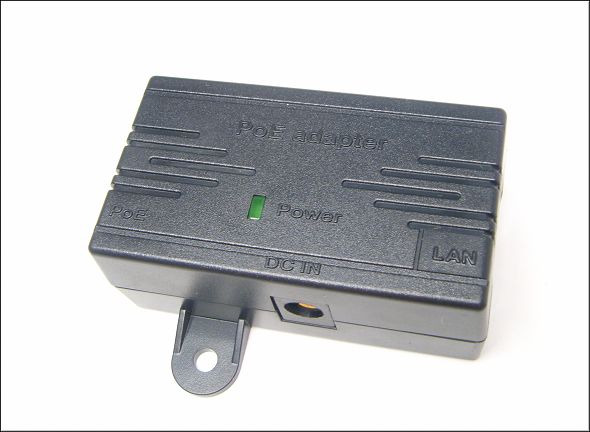

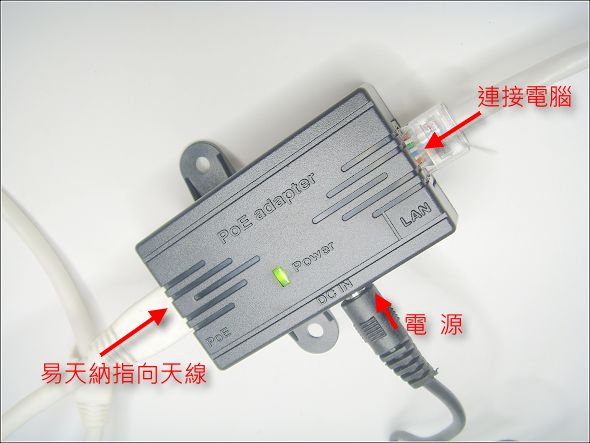

接著是POE網路線電源供應器,易天納透過這個電源供應器就可以使用網路線供電給友旺400mW無線分享器裸板:

連結方式如下圖:

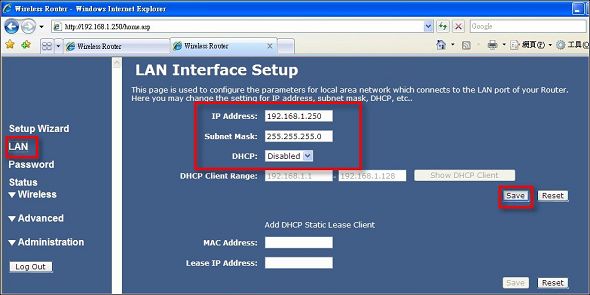

接下來是筆者研究一段時間的設定部分,首先使用電腦開啟瀏覽器輸入網址「http://192.168.1.254」,進入設定介面選擇「LAN」修改AP位置(因為有兩台,筆者一台設定192.168.1.250、另一台為251),將DHCP功能關閉:

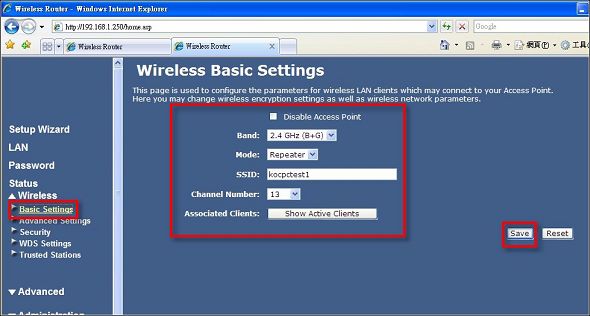

設定無線模式,無線網路如果要架設橋接功能一般來說可以使用「Repeater」「Bridge」模式,SSID也要記得設定一下:

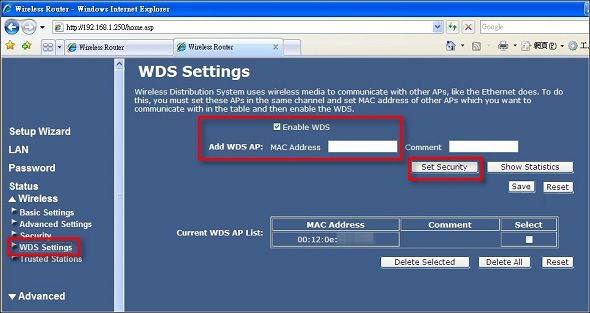

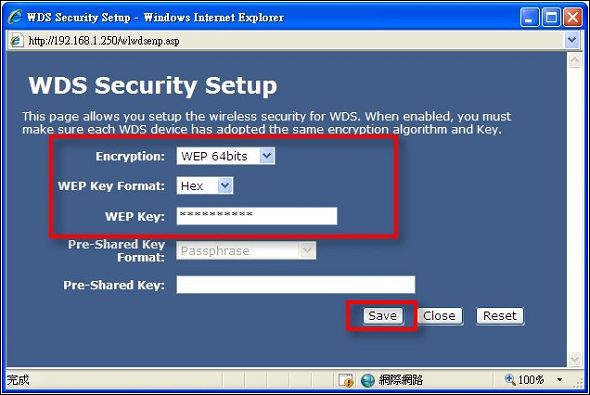

架設無線網路橋接總不願意讓其他人使用吧,所以要設定WDS,將AP的LAN的MAC(是有線網路的MAC,不是無線的MAC喔!)記錄下來後輸入到另一台AP中,另外再設定WDS互連的密碼(Set Security):

設定密碼後儲存重啟後就可以互PING測試,這樣的設定方式外面的裝置也無法連接進來安全性很高:

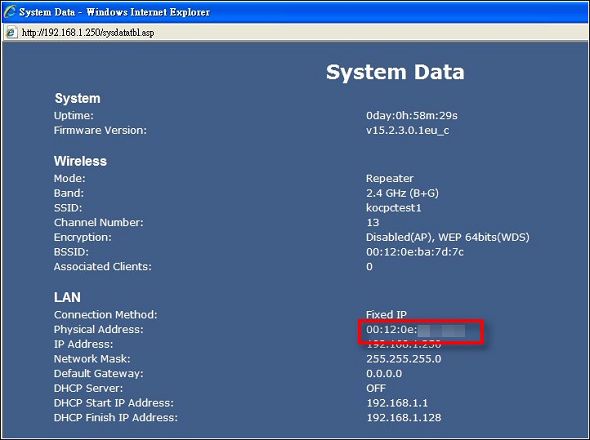

而友旺400mW無線分享器本身的LAN MAC可以在SYSTEM DATA查到或裸板背面也有資料:

======開始測試======

為了測試我去找了一個旗座將易天納指向天線安裝上去:

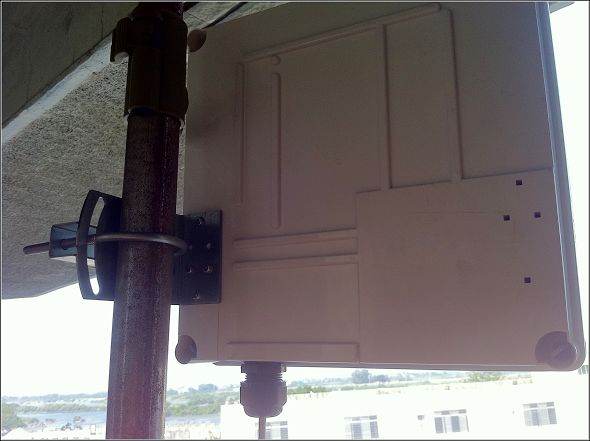

在外面看是長這樣,網路線連接到我家中的分享器:

將指向性天線面對筆者要發送的方向:

根據筆者詢問官方,官方的回覆說理論值可達四公里,筆者決定直接「超越極限」將另一組天線架到安南區的老弟家:

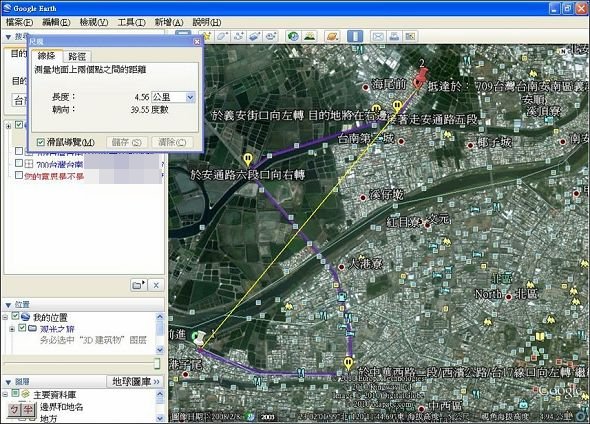

▲距離長達4.56公里。

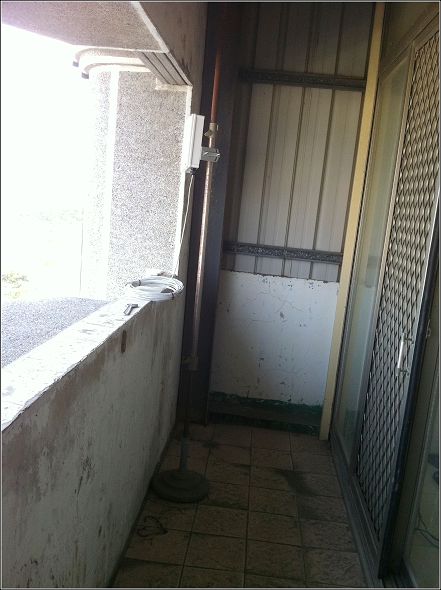

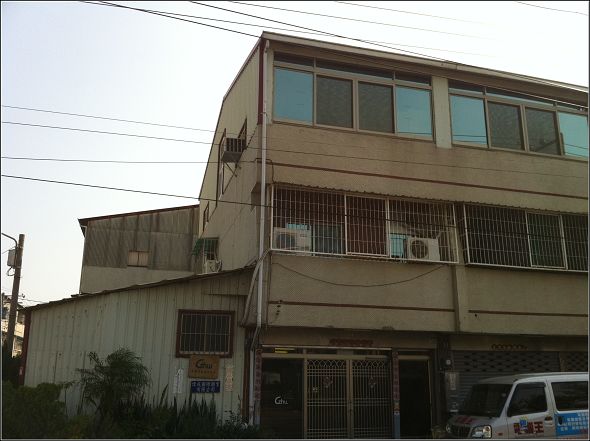

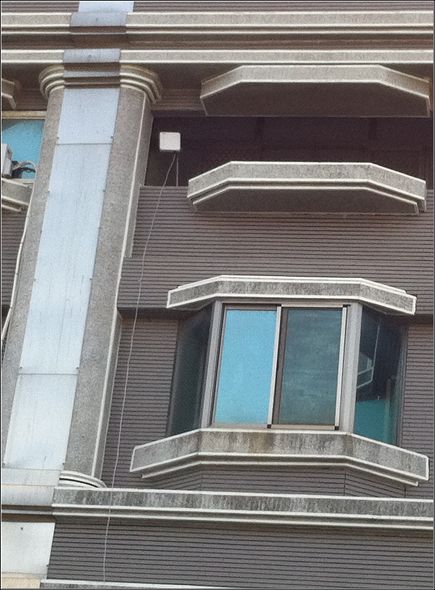

筆者老弟家天線放三樓:

測試結果—失敗,但筆者個人推測的原因有幾個;1.距離真的太長,超過理論值 2.因為筆者老弟家只有三層樓高,筆者架在四樓的位置加上老弟家對面的整片透天厝都超過四層樓,可能因為天線位置不夠高導致測試失敗:

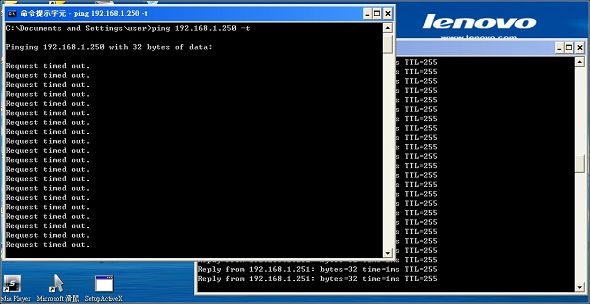

▲由192.168.1.251回PING家中的192.168.1.250。

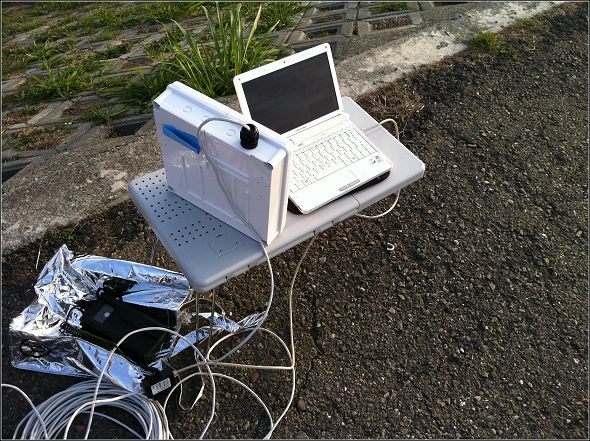

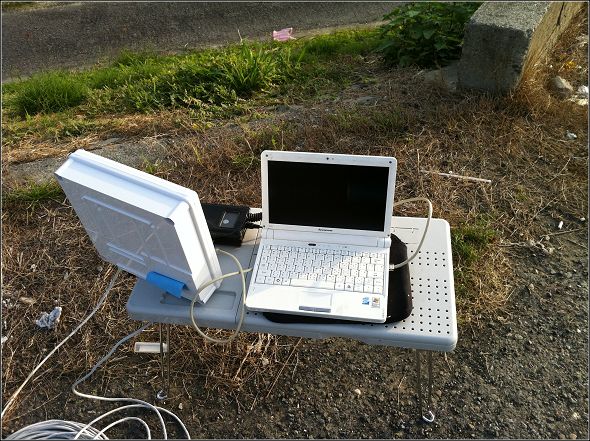

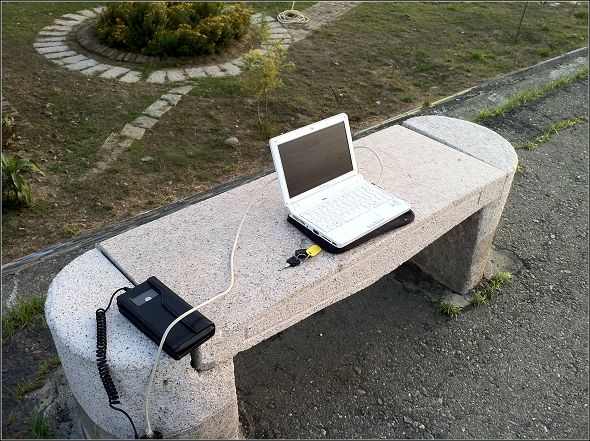

接下來筆者決定務實一點,改指向筆者家對面的「大港觀海橋」方向,筆者沿著河堤測試,測試裝備有小筆電一台、小桌子一張,負責供電的電池先生(提供12V電力):

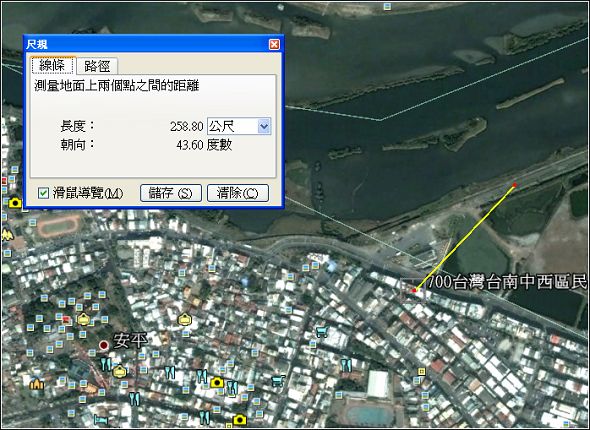

以Google Earth測量距離約200多公尺:

天線面對筆者家方向:

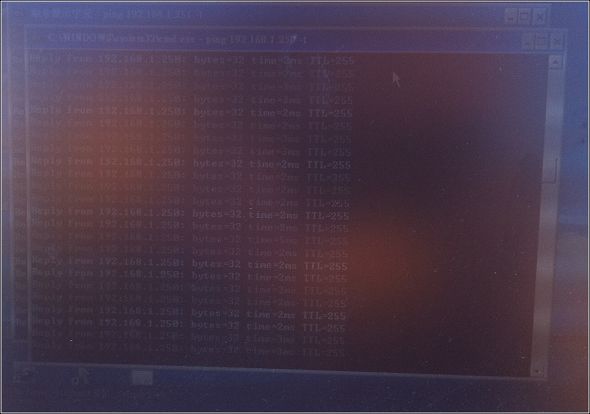

PING 192.168.1.250成功!!:

▲距離200公尺測試影片。

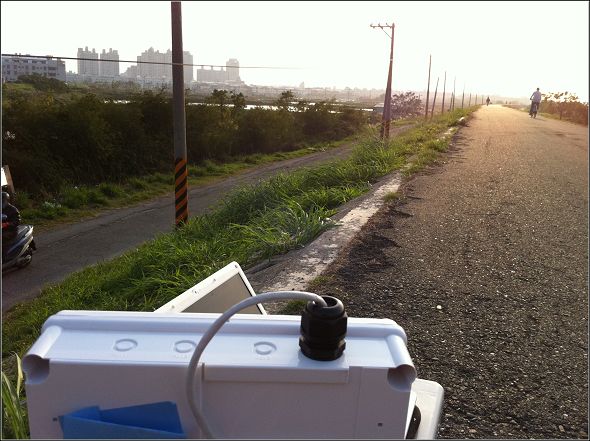

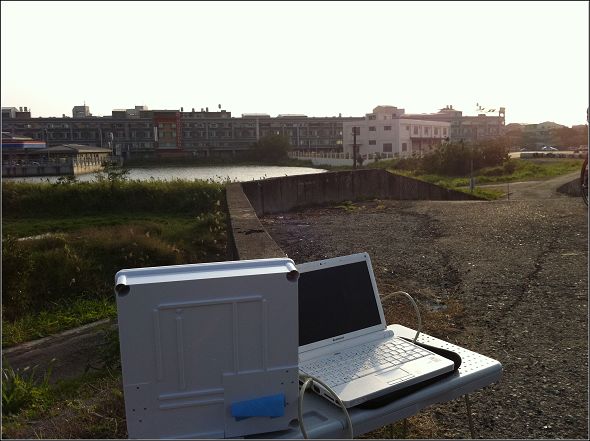

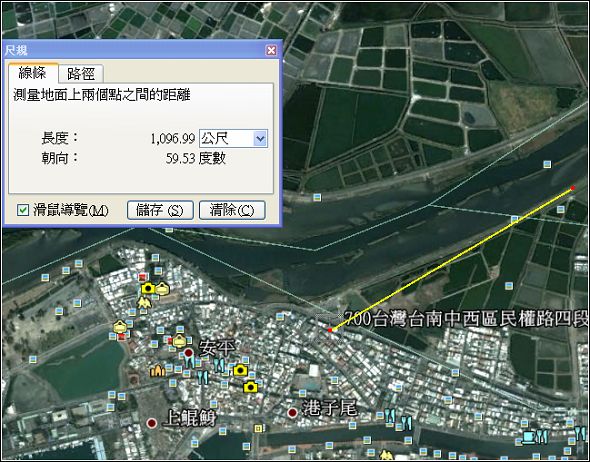

接著第二個測試點約一公里:


一樣面對筆者家方向,一樣成功:

▲第二測試點距離約1000公尺左右。

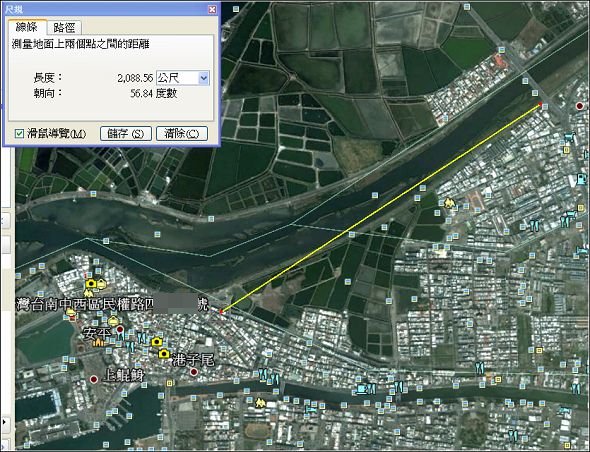

第三測試點—大港觀海橋下距離約2000公尺:

由於前方有樹蔭遮蔽由小MODEL幫忙扶著天線,一樣測試成功:


▲2000公尺外的大港觀海橋測試影片。

其實筆者個人認為再繼續往後測試應該也可以正常連線,但因為前方已經被大港觀海橋遮蔽而且再過去也是河面也沒有置高點。所以這次的測試到2000多公尺結束(要不是沒有置高點的話我個人猜測3000~4000公尺也有挑戰成功的可能),也許大家會覺得這麼遠距的無線網路有什麼用途,其實在應用層面上還蠻多的,如:
1.網際網路費用的分擔,如果有家人住在附近的話透過易天納指向天向就可以申請一個20M的光纖一起分擔網路費,這也適合房東Share網路給房客用,只要投資一次就可以一勞永逸了。
2.遠距離的資料傳輸,如果有公司行號工廠與辦公室不在同一處的話只要架設指向型天線就可以共同使用網路資源,如進銷存資料庫的存取就不必去申請貴死人的VPN,速度也快上很多。


優點:
1.遠距離發射能力強,接收效果也不錯。
2.防水設計架在室外不用怕風吹雨打。
3.可輕易達成遠距離網路架設,成本與日後維護都很低廉。

缺點:
1.說明書蠻陽春的(幾乎可以說沒有)一開始在設定時可能會遇到一些問題,不過原廠的人員很有耐性會慢慢指導使用(但為什麼不好好的把手冊寫好會比較實際呢?)
2.需自行組裝,如果出廠時就組裝好使用者只要設定組態不是比較好嗎?

另外在網路上還有一些其他網友分享蠻詳盡的測試報告,有興趣的朋友可以參閱看看:
http://www.pczone.com.tw/vbb3/thread/44/152523/
http://www.pczone.com.tw/vbb3/thread/44/152511/
http://iphone4.tw/forums/showthread.php?t=117091

更多網友的PO文作品連結:http://wifi-link.com.tw/pro_test.php
